MBT Jetting-Systeme für die Mikrodosierung

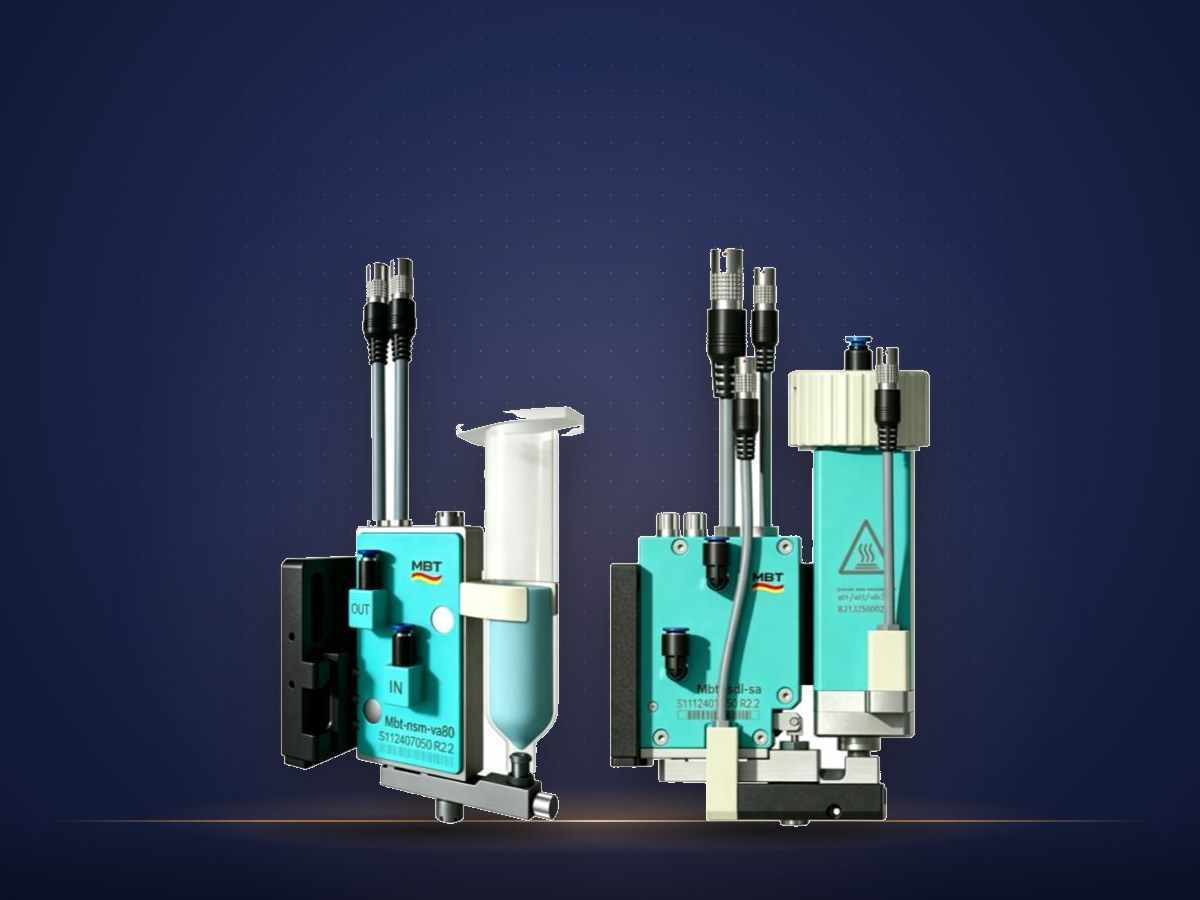

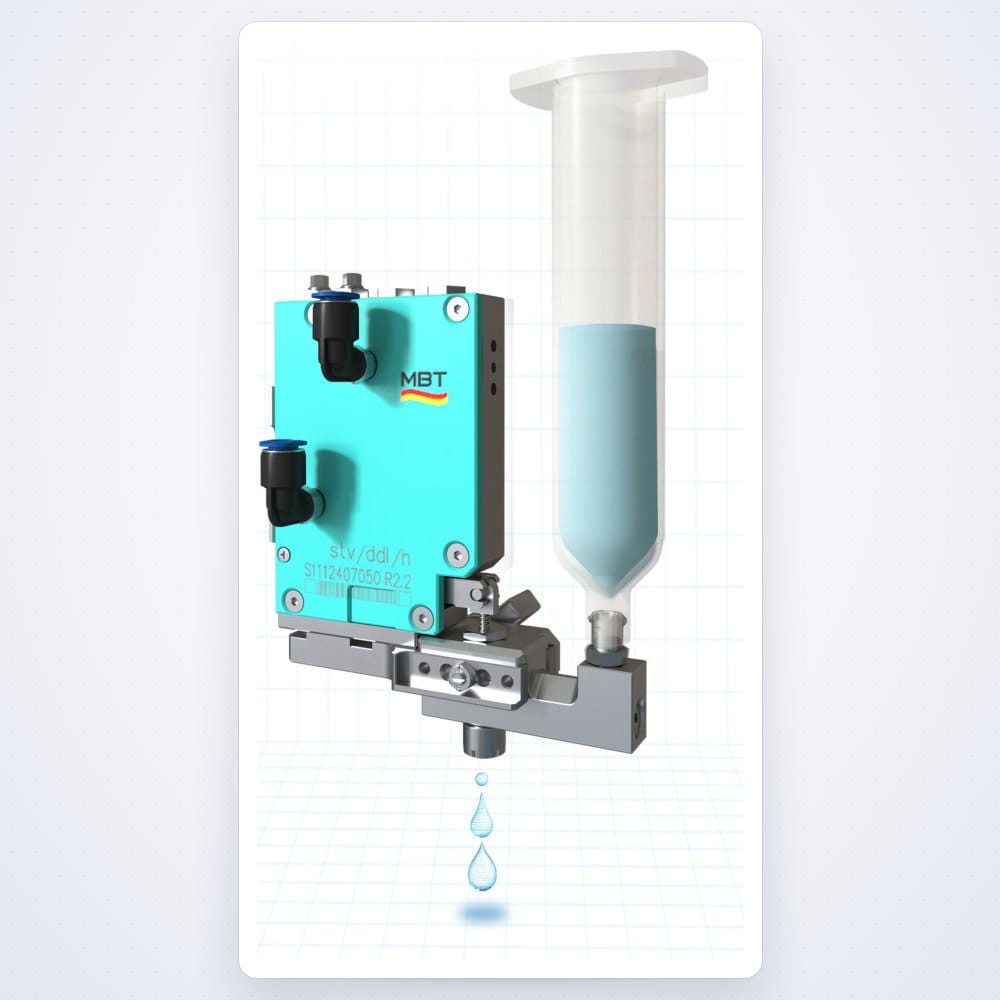

Das SDL-SA ist ein selbstregelndes Dual-Piezo-Jetting-Ventil von MBT für anspruchsvolle Applikationen, bei denen Temperatur und Material im laufenden Betrieb schwanken. Herkömmliche Jetventile driften mit der Betriebstemperatur. Das SDL-SA führt seinen Hub dagegen automatisch nach: Es richtet ihn nach der Temperatur des Ventilkörpers, gleicht den Verschleiß des Stößels aus und hält das Dosiergewicht so laut Hersteller über Stunden konstant. Der Dual-Piezo-Antrieb bewegt den Stößel in beide Richtungen. Eine vorgespannte Feder gibt es nicht, laut Hersteller entfällt damit der Rückprall bei hoher Frequenz. Mit 1 bis 200.000 cP verarbeitet das Ventil dünnflüssige bis pastöse Medien, bei bis zu 1000 Dots pro Sekunde, Punkten ab 0,2 mm und einem kleinsten Volumen von 1 nL. Die Heizung reicht bis 150 °C. Es ist die naheliegende Wahl, wenn Hotmelt oder gefüllte Medien dosiert werden oder wenn ein Ventil ein breites Spektrum an Medien abdecken soll. Gerät von MBT – Auswahl, Bemusterung und Integration durch SAS. Ihre Vorteile Selbstregelnder Hub: Der Hub wird laut Hersteller automatisch nach der Temperatur des Ventilkörpers nachgeführt Gleichmäßige Menge: Schwankung des Dosiervolumens kleiner ±1 % Hohe, schmale Linien: Verhältnis von Höhe zu Breite über 70 %, kleinste Linienbreite 0,24 mm Sauberer Auftrag: ohne Spritzer und ohne Nachziehen, Hub einstellbar gegen Spritzer und Luftblasen Schnell gereinigt: außenliegender Stößel und Schnellwechsel-Ventilsitz für Reinigung und Wartung Ein Ventil für viele Medien: 1 bis 200.000 cP, einschließlich Hotmelt und gefüllter Medien, Heizung bis 150 °C Technische Daten BauartSelbstregelndes Dual-Piezo-Jetting-Ventil, ohne vorgespannte Feder Modell in der MBT-Broschürestv/ddl/h Dosierfrequenzbis 1000 Dots/s; niedrigviskose Medien bis 1000 Hz, hochviskose stabil bei 500 Hz Kleinster Punktdurchmesser0,2 mm Kleinste Linienbreite0,24 mm Kleinstes Volumen1 nL Schwankung des Dosiervolumenskleiner ±1 % Verhältnis Höhe zu Breite der Linieüber 70 % Viskositätsbereich1–200.000 cP Heizungbis 150 °C Hubeinstellungautomatisch nach Temperatur des Ventilkörpers und Stößelverschleiß Düsendurchmesser0,04–0,40 mm Stößeldurchmesser0,50 / 0,8 / 1,0 / 1,5 / 2,0 mm Werkstoff Düse und StößelWolframstahl, Diamant oder Keramik Abmessungen125 × 62 × 220 mm Gewicht0,55 kg Lebensdauer der Piezokeramiklaut Hersteller mindestens 10 Milliarden Zyklen AnsteuerungJetting-Controller VCB3000 HerstellerMBT Die Modellbezeichnung stammt aus der Broschüre von MBT; die Zuordnung zum SDL-SA beruht auf den Kennzahlen, die Bestätigung des Herstellers steht aus. Schnittstellen, Anschlüsse und Lieferumfang nennen die Unterlagen nicht, sie werden im Angebot geklärt. Wartung und Lebensdauer Der Stößel liegt außen und ist für die Reinigung schnell zugänglich, der Ventilsitz lässt sich über einen Schnellwechsel tauschen. Den Verschleiß des Stößels gleicht das Ventil selbst aus. Laut Hersteller arbeitet es dadurch zwei Milliarden Zyklen wartungsfrei, die Piezokeramik ist laut Hersteller auf mindestens 10 Milliarden Zyklen ausgelegt. Beides sind Herstellerangaben, keine Zusagen für Ihren Prozess. Im System Controller: Das SDL-SA wird über den Jetting-Controller VCB3000 angesteuert, der Rezepturen, Trigger und Prozessparameter verwaltet. Alternativen: Für niedrig- bis mittelviskose Klebstoffe von 10 bis 10.000 cP gibt es das kompakte Piezo-Jetting-Ventil NSM-VA80 mit manueller Hubeinstellung, für zähe Klebstoffe von 5.000 bis 20.000 cP das Hochviskos-Jetting-Ventil. Vergleich: Alle drei Piezo-Ventile nebeneinander auf der Seite Piezo-Jetting. Typische Anwendungen Der Hersteller nennt als Einsatzfeld anspruchsvolle Applikationen mit Temperatur- und Materialschwankungen. Dazu passen warm verarbeitete Medien wie Hotmelt im Smartphone-Rahmen und gefüllte Medien wie Silberleitkleber auf dem Halbleiter. Wie Temperaturdrift und Dosiergewicht zusammenhängen, erklärt der Ratgeber Selbstregelndes Jetventil. Wie Sie den Wert aus Ihrem Datenblatt in das Materialfenster einordnen, zeigt der Ratgeber Viskosität richtig einordnen. So erhalten Sie Ihr Angebot Projektanfrage: Über die Schaltfläche „Projektanfrage“ oben öffnen Sie das Anfrageformular. Nennen Sie Medium, Verarbeitungstemperatur, Bauteil, Auftragsbild und Anlage. Auswahl und Angebot: KleberKompass klärt offene Punkte mit Ihnen, bei Bedarf zusammen mit der Anwendungstechnik von SAS, und erstellt das Angebot für Ventil, Controller und Integration. Integration auf Wunsch: SAS bindet das System in Ihre Anlage ein, mit DIN-2304-konformer Prozessdokumentation. Medium unsicher? Dann kann SAS es vor dem Angebot im Materialtest im Labor Dreieich prüfen.

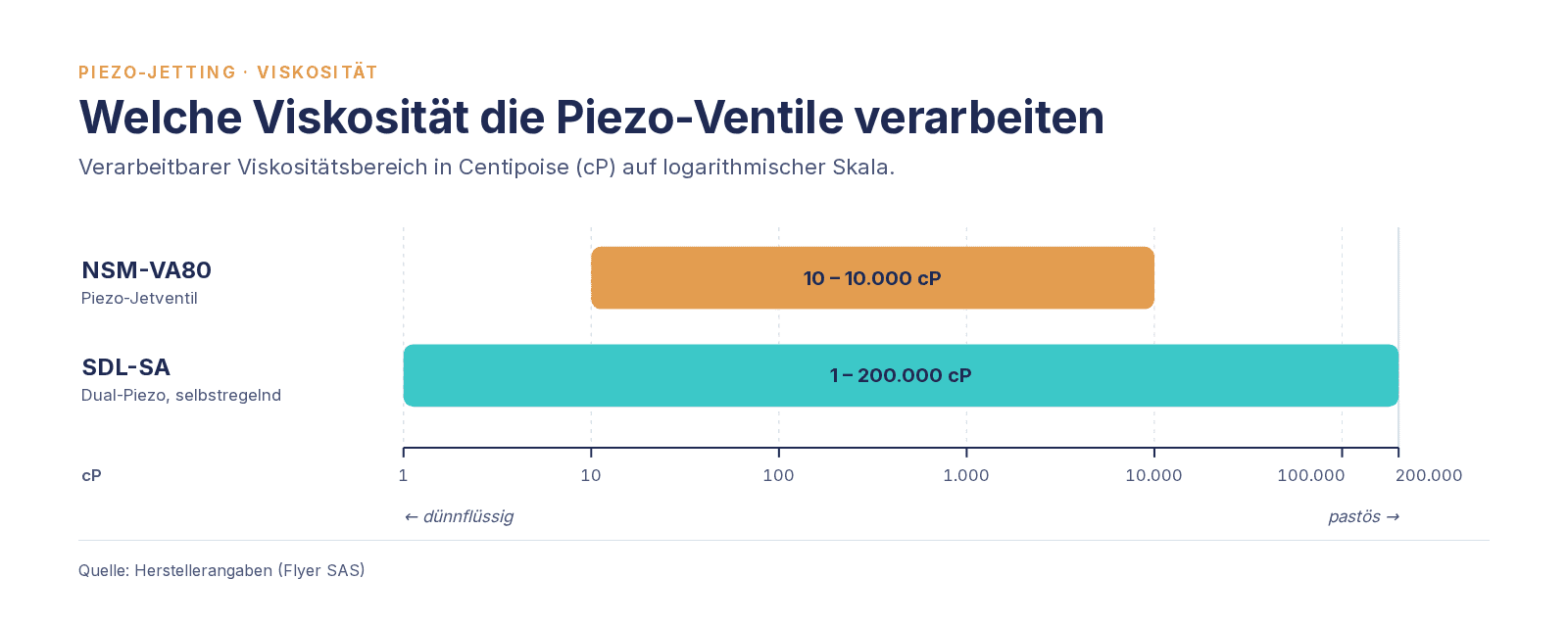

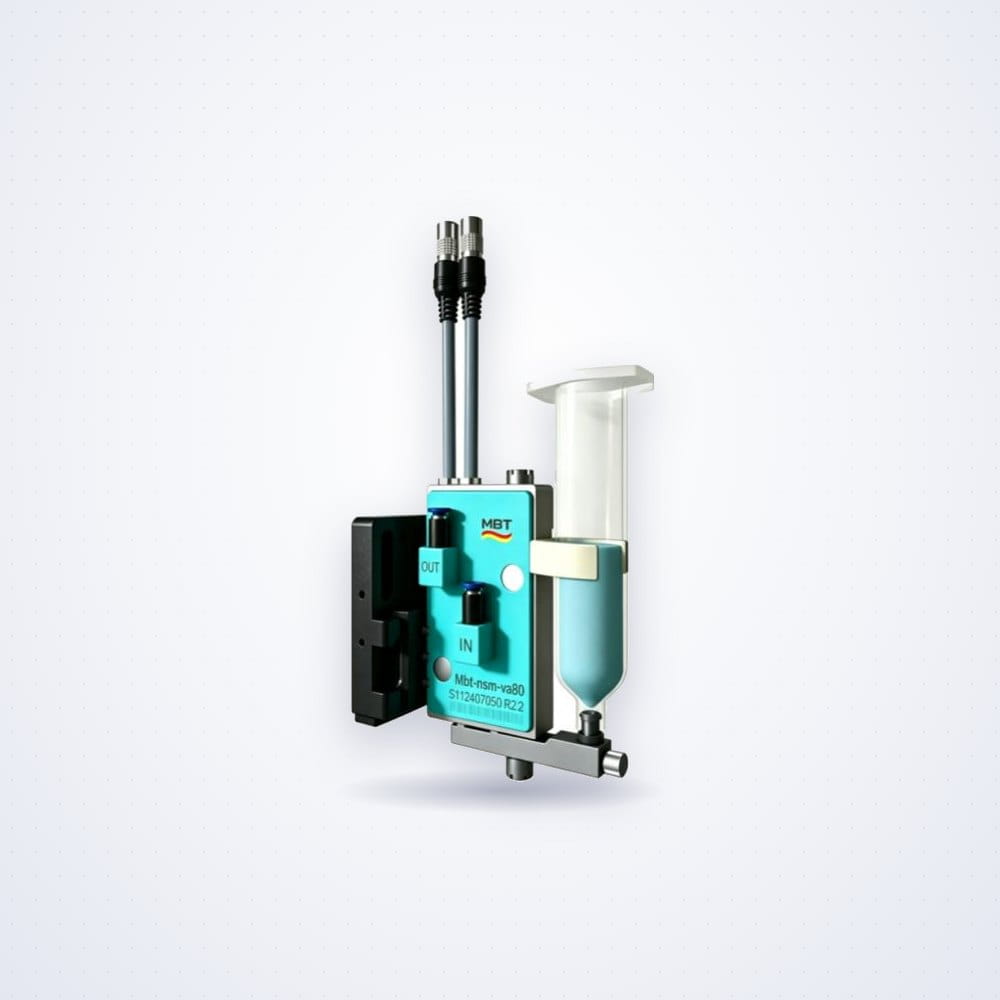

Das NSM-VA80 ist ein Piezo-Jetting-Ventil von MBT für niedrig- bis mittelviskose Klebstoffe bei hoher Frequenz und feinen Strukturen. Es setzt Punkte und Linien berührungslos: Der Stößel schießt das Medium als Tropfen aus der Düse, ohne dass die Düse das Bauteil berührt. Mit bis zu 1000 Dots pro Sekunde, Punkten ab 0,2 mm und einem kleinsten Volumen von 2–3 nL ist es auf kurze Taktzeiten in der Elektronikfertigung ausgelegt. Das Ventil passt, wenn Ihr Klebstoff zwischen 10 und 10.000 cP liegt und viele Punkte oder feine Linien in kurzer Zeit gesetzt werden. Es arbeitet mit einem einzelnen Piezo-Antrieb und einer leichten, vorgespannten Feder, den Hub stellen Sie von Hand ein. Mit 90 × 26 × 150 mm und 0,3 kg ist es das leichteste Ventil im Programm. Soll sich der Hub automatisch anpassen, muss das Medium beheizt werden oder liegt es außerhalb dieses Bereichs, gibt es das selbstregelnde SDL-SA. Gerät von MBT – Auswahl, Bemusterung und Integration durch SAS. Ihre Vorteile Kurze Taktzeiten: bis zu 1000 Dots pro Sekunde Feine Strukturen: Punkte ab 0,2 mm, Linien ab 0,24 mm Breite, Volumen ab 2–3 nL Gleichmäßig: Abweichung innerhalb ±1 % Schnell abgestimmt: Hub manuell einstellbar, für die schnelle Optimierung auf Medium und Auftragsbild Sauberer Auftrag: Dosierung ohne Spritzer und ohne Nachtropfen Kompakt und leicht: 90 × 26 × 150 mm, 0,3 kg, mit Schnellwechsel-Ventilsitz Technische Daten BauartPiezo-Jetting-Ventil, Einfach-Piezo mit leichter, vorgespannter Feder Modell in der MBT-Broschürestv/dsl/x Dosierfrequenzbis 1000 Dots/s Kleinster Punktdurchmesser0,2 mm Kleinste Linienbreite0,24 mm Kleinstes Volumen2–3 nL Abweichunginnerhalb ±1 % Viskositätsbereich10–10.000 cP Heizungvom Hersteller nicht genannt Hubeinstellungmanuell Düsendurchmesser0,04–0,40 mm Stößeldurchmesser0,50 / 0,8 / 1,0 / 1,5 / 2,0 mm Werkstoff Düse und StößelStahl, Diamant oder Keramik Abmessungen90 × 26 × 150 mm Gewicht0,3 kg Lebensdauer der Piezokeramiklaut Hersteller mindestens 10 Milliarden Zyklen (Herstellerangabe, keine Zusage) AnsteuerungJetting-Controller VCB3000 HerstellerMBT Die Modellbezeichnung stammt aus der Broschüre von MBT; die Zuordnung zum NSM-VA80 beruht auf den Kennzahlen, die Bestätigung des Herstellers steht aus. Schnittstellen, Anschlüsse und Lieferumfang nennen die Unterlagen nicht, sie werden im Angebot geklärt. Im System Controller: Angesteuert wird das Ventil über den Jetting-Controller VCB3000, der Rezepturen, Trigger und Prozessparameter verwaltet. Planen Sie ihn gleich mit ein. Alternativen: Für 1 bis 200.000 cP, Hotmelt und gefüllte Medien, mit automatischer Hubanpassung und Heizung bis 150 °C, gibt es das selbstregelnde Dual-Piezo-Ventil SDL-SA, für zähe Klebstoffe von 5.000 bis 20.000 cP das Hochviskos-Jetting-Ventil. Vergleich: Alle drei Piezo-Ventile nebeneinander auf der Seite Piezo-Jetting. Typische Anwendungen Ein typisches Feld ist die Elektronikfertigung, etwa wenn Sie SMT-Kleber auf der Leiterplatte dosieren: viele Klebepunkte je Platine, enger Takt, bestückte Umgebung. Der Hersteller nennt als Einsatzfeld niedrig- bis mittelviskose Klebstoffe bei hoher Frequenz und feinen Strukturen. Wann sich der Umstieg von der Nadel auf ein Jetventil lohnt, zeigt der Ratgeber Jetting oder Nadeldosierung?. So erhalten Sie Ihr Angebot Projektanfrage: Über die Schaltfläche „Projektanfrage“ oben öffnen Sie das Anfrageformular. Nennen Sie Medium mit Viskosität, Bauteil, Auftragsbild und Anlage. Auswahl und Angebot: KleberKompass klärt offene Punkte mit Ihnen, bei Bedarf zusammen mit der Anwendungstechnik von SAS, und erstellt das Angebot für Ventil, Controller und Integration. Integration auf Wunsch: SAS bindet das System in Ihre Anlage ein, mit DIN-2304-konformer Prozessdokumentation. Medium unsicher? Dann kann SAS es vor dem Angebot im Materialtest im Labor Dreieich prüfen.

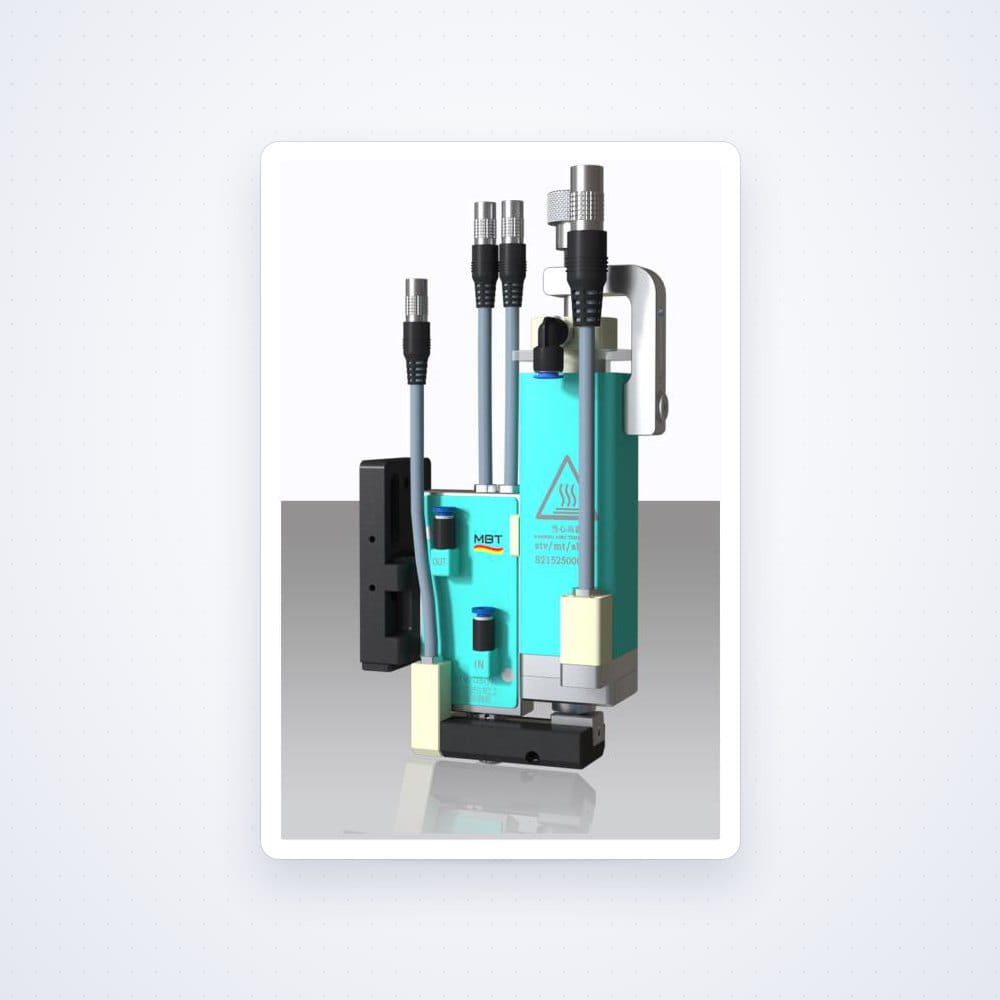

Das Hochviskos-Jetting-Ventil von MBT (Modell stv/dsl/h) ist ein Piezo-Jetting-Ventil für zähe Klebstoffe. Ein einzelner Piezo-Antrieb arbeitet gegen eine stark vorgespannte Feder, der Strömungskanal ist groß ausgelegt. Laut Hersteller entsteht so eine hohe Ausstoßenergie, mit der auch hochviskose Medien sauber abreißen, ohne Spritzer und ohne Fadenziehen. Ausgelegt ist das Ventil für 5.000 bis 20.000 cP, also für hochviskose und auch mittelviskose Klebstoffe. Es setzt bis zu 400 Dots pro Sekunde, Punkte ab 0,2 mm und Volumen ab 2–3 nL. Die Heizung reicht bis 150 °C, den Hub stellen Sie von Hand fein ein. Liegt Ihr Medium oberhalb von 20.000 cP oder soll sich der Hub selbst nachführen, ist das selbstregelnde SDL-SA mit 1 bis 200.000 cP das passende Ventil. Gerät von MBT – Auswahl, Bemusterung und Integration durch SAS. Ihre Vorteile Für zähe Medien gebaut: großer Strömungskanal und hohe Ausstoßenergie Sauberer Abriss: kein Spritzen, kein Fadenziehen Gleichmäßige Punkte: Die Punktgröße schwankt innerhalb ±1 % Fein abgestimmt: Hub manuell fein einstellbar Beheizbar: Heizung bis 150 °C Technische Daten BauartPiezo-Jetting-Ventil, Einfach-Piezo mit stark vorgespannter Feder Modell laut MBTstv/dsl/h Dosierfrequenzbis 400 Dots/s Kleinster Punktdurchmesser0,2 mm Kleinstes Volumen2–3 nL Schwankung der Punktgrößeinnerhalb ±1 % Viskositätsbereich5.000–20.000 cP Heizungbis 150 °C Hubeinstellungmanuell, fein einstellbar Düsendurchmesser0,04–0,40 mm Stößeldurchmesser0,50 / 0,8 / 1,0 / 1,5 / 2,0 mm Werkstoff Düse und StößelWolframstahl, Diamant oder Keramik Abmessungen110 × 62 × 220 mm Gewicht0,44 kg Lebensdauer der Piezokeramiklaut Hersteller über 10 Milliarden Zyklen (Herstellerangabe, keine Zusage) HerstellerMBT Im System Steuergerät: Die Broschüre des Herstellers zeigt neben dem Ventil ein Einschubgerät mit Touchscreen, nennt dafür aber weder Namen noch Daten. Das zweite Bild in der Galerie zeigt dieses Gerät. Welches Steuergerät zum Ventil gehört, wird im Angebot geklärt. Schnittstellen und Lieferumfang: Anschlüsse, Versorgung und Lieferumfang nennen die Unterlagen nicht. Beschreiben Sie in der Anfrage Ihre Anlage und deren Steuerung, dann stehen diese Punkte im Angebot. Alternativen: Für 1 bis 200.000 cP mit automatischer Hubanpassung gibt es das selbstregelnde Dual-Piezo-Ventil SDL-SA, für 10 bis 10.000 cP das kompakte NSM-VA80. Pastöse und gefüllte Medien als Raupe verarbeitet das Schneckenventil. Vergleich: Alle drei Piezo-Ventile nebeneinander auf der Seite Piezo-Jetting. Typische Anwendungen Der Hersteller nennt Elektronik-Packaging, Automotive und hochviskose Klebprozesse. Das Ventil kommt infrage, wenn ein zäher Klebstoff berührungslos als Punkt gesetzt werden soll und die Nadel dafür zu langsam ist oder Fäden zieht. Wie Sie die Viskosität Ihres Mediums einordnen, erklärt der Ratgeber Viskosität richtig einordnen. Weitere Beispiele finden Sie unter Anwendungen. So erhalten Sie Ihr Angebot Projektanfrage: Über die Schaltfläche „Projektanfrage“ oben öffnen Sie das Anfrageformular. Nennen Sie Medium mit Viskosität und Verarbeitungstemperatur, Bauteil, Auftragsbild und Anlage. Auswahl und Angebot: KleberKompass klärt offene Punkte mit Ihnen, bei Bedarf zusammen mit der Anwendungstechnik von SAS, und erstellt das Angebot für Ventil, Steuergerät und Integration. Integration auf Wunsch: SAS bindet das System in Ihre Anlage ein, mit DIN-2304-konformer Prozessdokumentation. Medium unsicher? Dann kann SAS es vor dem Angebot im Materialtest im Labor Dreieich prüfen.

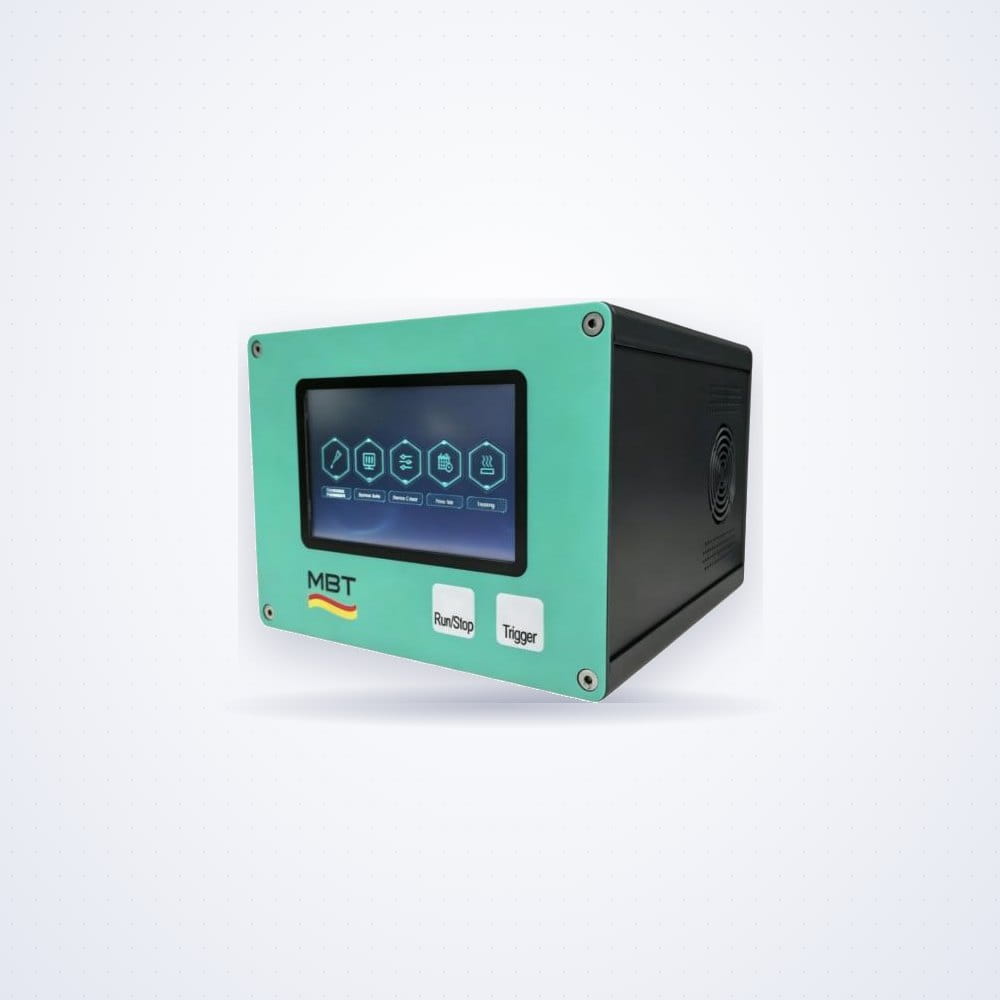

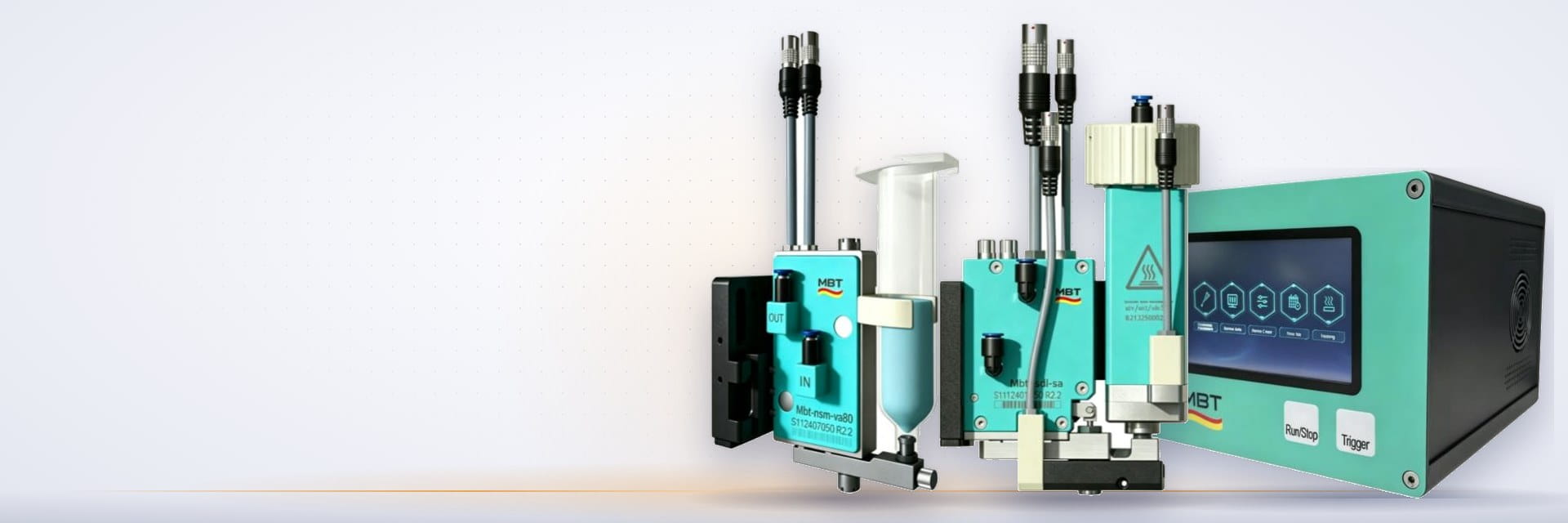

Der VCB3000 ist das Steuergerät von MBT für die Piezo-Jetting-Ventile NSM-VA80 und SDL-SA, das Herzstück des Jetting-Systems. Rezepturen, Trigger und Prozessparameter verwalten Sie an einem Ort. Der Controller koppelt Ventil, Materialverhalten und Taktung und begleitet den Prozess laut Hersteller vom Musterteil bis zur Serienanlage. Zu einem Jetting-System gehören laut Hersteller vier Teile: Material, Controller, Ventil und Roboter oder Achse. Der VCB3000 ist darin das Steuergerät für das NSM-VA80 und das SDL-SA. Wer eines dieser Ventile anfragt, plant den Controller deshalb in aller Regel mit ein. Gerät von MBT – Auswahl, Bemusterung und Integration durch SAS. Ihre Vorteile Ein Controller für beide Ventile: Steuergerät für das NSM-VA80 und für das SDL-SA Alles an einem Ort: Rezepturen, Trigger und Prozessparameter Abgestimmter Prozess: koppelt Ventil, Materialverhalten und Taktung Teil eines Systems: Material, Controller, Ventil und Roboter oder Achse gehören laut Hersteller zusammen Für Inbetriebnahme und Serie: für das Gesamtsystem nennt der Hersteller schnelle Inbetriebnahme und nachvollziehbare Parametrierung Funktionen BauartSteuergerät für NSM-VA80 und SDL-SA Passende VentileNSM-VA80, SDL-SA FunktionenRezepturverwaltung, Trigger, Prozessparameter SystemMaterial, Controller, Ventil, Roboter/Achse HerstellerMBT Im System Ventile: Er steuert das Piezo-Jetting-Ventil NSM-VA80 ebenso wie das selbstregelnde Dual-Piezo-Ventil SDL-SA. Integration: Die Einbindung in Ihre Anlage übernimmt SAS auf Anfrage, einschließlich Automatisierungskonzept mit Roboter- oder Achsintegration und DIN-2304-konformer Prozessdokumentation. Was die Unterlagen nicht nennen: Schnittstellen, Anschlüsse, Abmessungen und die Zahl der Ventile je Controller, außerdem, ob der VCB3000 auch das Hochviskos-Jetting-Ventil steuert. Diese Punkte klärt SAS mit Ihnen im Angebot. Nennen Sie dafür in der Anfrage Ihre Anlage und deren Steuerung. Vergleich der Piezo-Ventile: auf der Seite Piezo-Jetting. Typische Anwendungen Der VCB3000 ist das Steuergerät, wenn das NSM-VA80 oder das SDL-SA dosiert: das NSM-VA80 für niedrig- bis mittelviskose Klebstoffe von 10 bis 10.000 cP oder das selbstregelnde SDL-SA für 1 bis 200.000 cP. Anwendungen aus der Serie, für die diese Ventile infrage kommen, finden Sie unter Anwendungen, etwa SMT-Kleber auf der Leiterplatte. Ob Jetting zu Ihrem Prozess passt, ordnet der Ratgeber Jetting oder Nadeldosierung? ein. So erhalten Sie Ihr Angebot Projektanfrage: Über die Schaltfläche „Projektanfrage“ oben öffnen Sie das Anfrageformular. Nennen Sie das gewünschte Ventil, Medium, Anlage und Taktung. Auswahl und Angebot: KleberKompass klärt offene Punkte mit Ihnen, bei Bedarf zusammen mit der Anwendungstechnik von SAS, und erstellt das Angebot für Controller, Ventil und Integration. Integration auf Wunsch: SAS bindet das System in Ihre Anlage ein, mit DIN-2304-konformer Prozessdokumentation. Medium unsicher? Dann kann SAS es vor dem Angebot im Materialtest im Labor Dreieich prüfen.

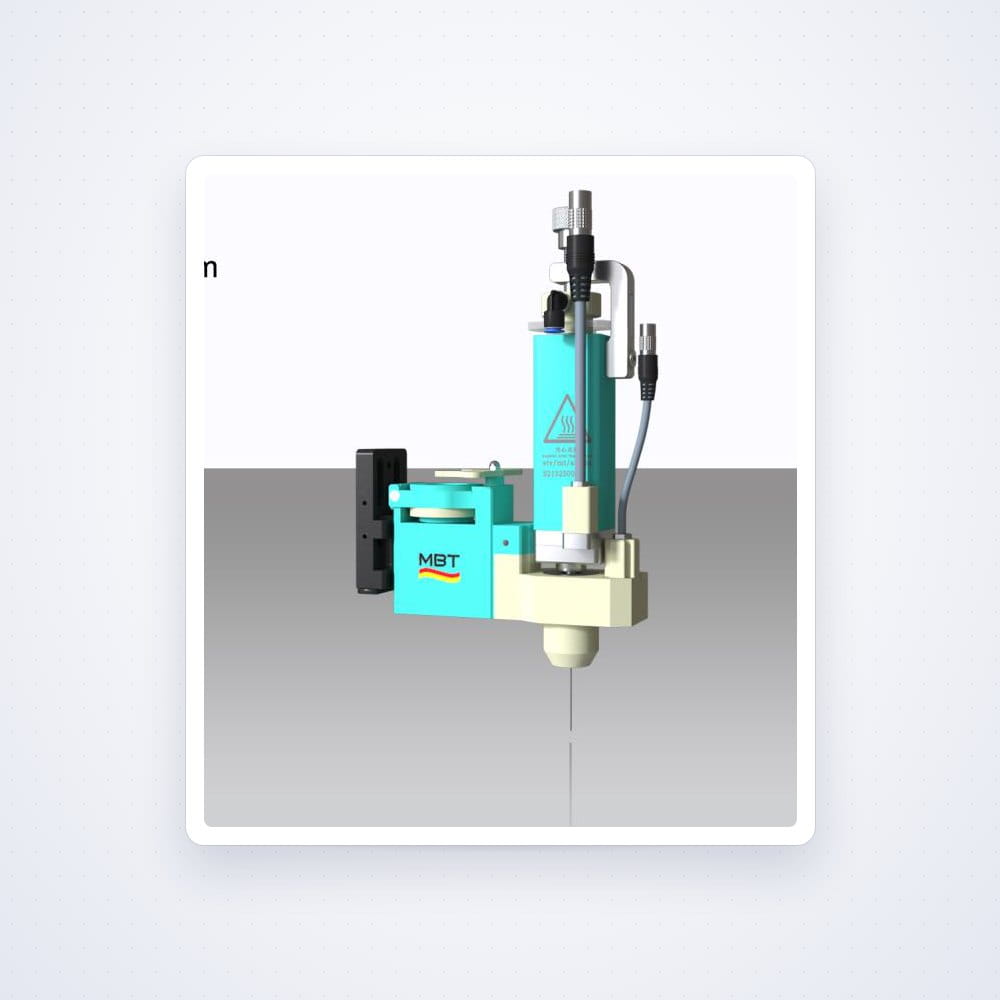

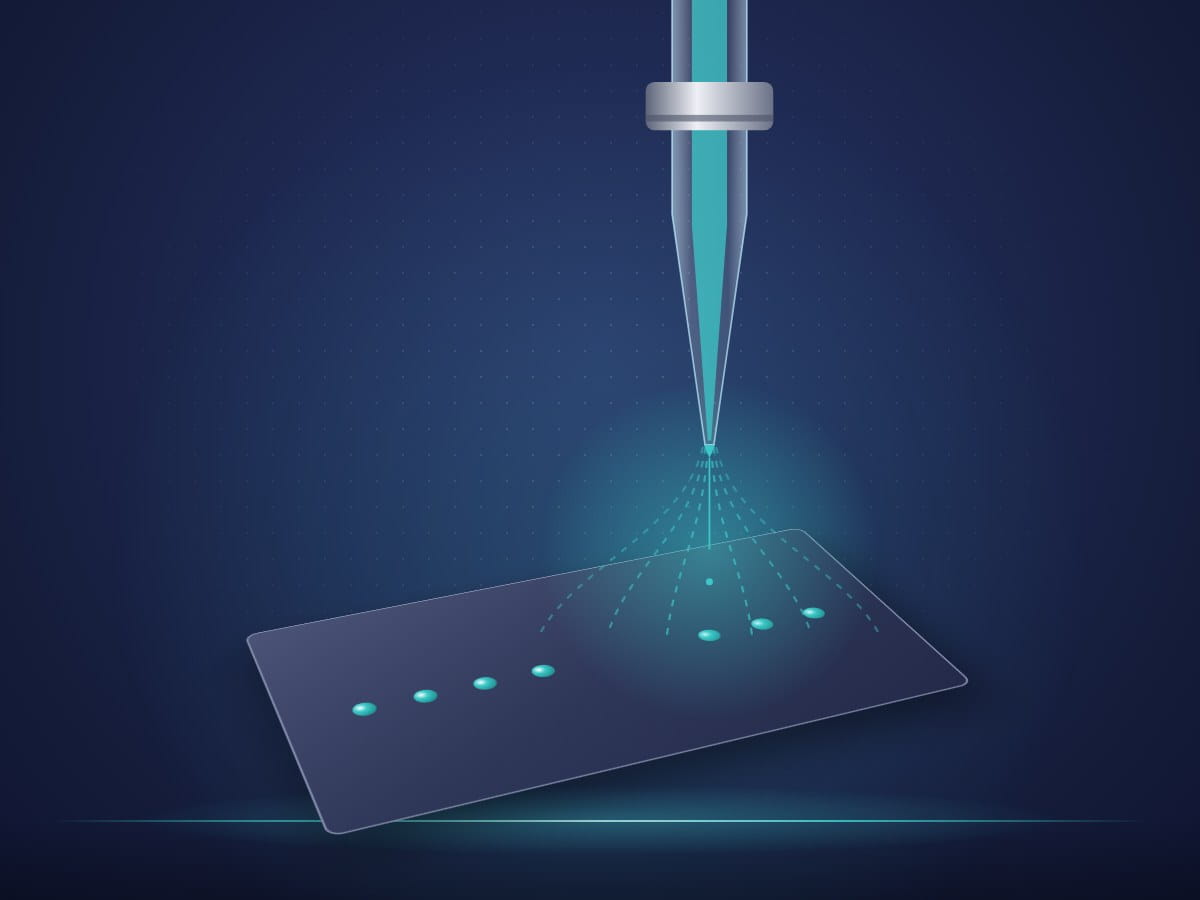

Das EHD-Jetting-System (SAS20004) von MBT ist für Mikrodosierung gedacht, wo Kontaktverfahren an Grenzen stoßen. Ein äußeres elektrisches Feld lädt das Medium, zieht es als feinen Tropfen aus der Kapillare und setzt es auf dem Bauteil ab, ohne Düsenkontakt und ohne Druckluftstoß. Die Tropfengröße wird über die Feldstärke eingestellt. So lassen sich Punkte mit 0,08 mm Durchmesser und Linien unter 0,20 mm Breite auftragen, bei einer Dosierkonsistenz von ±1 % und bis zu 1000 Hz. Das kleinste Volumen liegt bei 1 pL. Zum Vergleich: Piezo-Jetting-Ventile setzen Punkte ab 0,2 mm und Volumen ab 1 nL. Das System verarbeitet niedrig- und mittelviskose Medien von 1 bis 5.000 cP und passt, wenn die Struktur feiner sein muss, als es mit Piezo-Jetting möglich ist, wenn das Bauteil nicht berührt werden darf oder wenn die Menge je Punkt von Teil zu Teil sehr gleichmäßig ausfallen muss. Gerät von MBT – Auswahl, Bemusterung und Integration durch SAS. Ihre Vorteile Feiner als Piezo-Jetting: Strukturen, die Piezo- und Schneckensysteme nicht mehr auflösen Gleichmäßig in der Serie: Dosierkonsistenz ±1 % Berührungslos: Die Kapillare bleibt auf Abstand zum Bauteil, kein Spritzen und kein Nachziehen Wenig verstopfungsanfällig: Die Linie ist viel schmaler als die Düse, laut Hersteller im Verhältnis 1:10 Auch auf isolierenden Substraten: Der Auftrag ist laut Hersteller auf nicht leitenden Oberflächen möglich Für feinste Strukturen: Halbleiter-Packaging, flexible Leiterplatten, Präzisionsoptik, Biochips Technische Daten VerfahrenEHD-Jetting (elektrohydrodynamisch), berührungslos Modell laut MBTmev/l01 Punktdurchmesser0,08 mm Linienbreiteunter 0,20 mm Kleinstes Volumen1 pL Dosierkonsistenz±1 % Dosierfrequenzbis 1000 Hz Viskositätsbereich1–5.000 cP Heizungmax. 150 °C Düsendurchmesser0,01–0,40 mm (optional) Werkstoff der DüseKeramik, Glas oder Metall Tropfenbildungelektrisches Feld, ohne Druckluftstoß Abmessungen130 × 45 × 210 mm Gewicht0,5 kg Lebensdauerlaut Hersteller mindestens 10 Milliarden Zyklen (Herstellerangabe, keine Zusage) HerstellerMBT Die Modellbezeichnung stammt aus der Hersteller-Broschüre von MBT. Maße und Gewicht nennt sie für das EHD-Ventil. Wie fein geht es? Die Leitwerte sind Punkte mit 0,08 mm und Linien unter 0,20 mm. Linien von 0,1 mm Breite sind laut Hersteller leicht erreichbar, im Einzelfall nennt er Linien bis 0,02 mm Breite und Schichten bis 0,005 mm Dicke. Solche Werte hängen stark von Medium, Düse und Substrat ab. Nennen Sie deshalb in der Anfrage die Struktur, die Sie brauchen, dann klärt SAS, was mit Ihrem Medium erreichbar ist. Im System Steuergerät: Die Broschüre des Herstellers zeigt zum EHD-Ventil ein Tischgerät mit Drehknopf, nennt dafür aber weder Namen noch Daten. Das zweite Bild in der Galerie zeigt dieses Gerät. Steuergerät, Schnittstellen und Lieferumfang werden im Angebot geklärt. Konfiguration: Das EHD-Jetting-System wird auf Ihre Anwendung abgestimmt. Konfiguration, Achse und Prozessdokumentation nach DIN 2304 plant SAS mit Ihnen. Ergänzung: Für Punkte ab 0,2 mm in hoher Taktung gibt es die Piezo-Ventile SDL-SA und NSM-VA80 mit dem Controller VCB3000. Verfahren: Prinzip, Vergleich sowie Stärken und Grenzen auf der Seite EHD-Jetting und im Ratgeber EHD-Jetting erklärt. Typische Anwendungen Der Hersteller nennt Halbleiter-Packaging, flexible Leiterplatten, Präzisionsoptik und Biomedizin, außerdem Mikroelektronik, Biochips und flexible Elektronik. Das Beispiel aus der Serie ist ein schwarzer Lichtschutzklebstoff am Linsenrand, aufgetragen als gleichmäßige, sehr dünne Schicht: im Detail unter Optik & Linsen kleben. Was den berührungslosen Auftrag von der Nadel unterscheidet, lesen Sie im Ratgeber Jetting oder Nadeldosierung?. So erhalten Sie Ihr Angebot Projektanfrage: Über die Schaltfläche „Projektanfrage“ oben öffnen Sie das Anfrageformular. Nennen Sie Bauteil, Medium und die gewünschte Struktur, also Punkte oder Linien mit Zielgröße. Auswahl und Angebot: KleberKompass klärt offene Punkte mit Ihnen, bei Bedarf zusammen mit der Anwendungstechnik von SAS, und erstellt das Angebot für System und Integration. Integration auf Wunsch: SAS bindet das System in Ihre Anlage ein, mit DIN-2304-konformer Prozessdokumentation. Medium unsicher? Dann kann SAS es vor dem Angebot im Materialtest im Labor Dreieich prüfen.

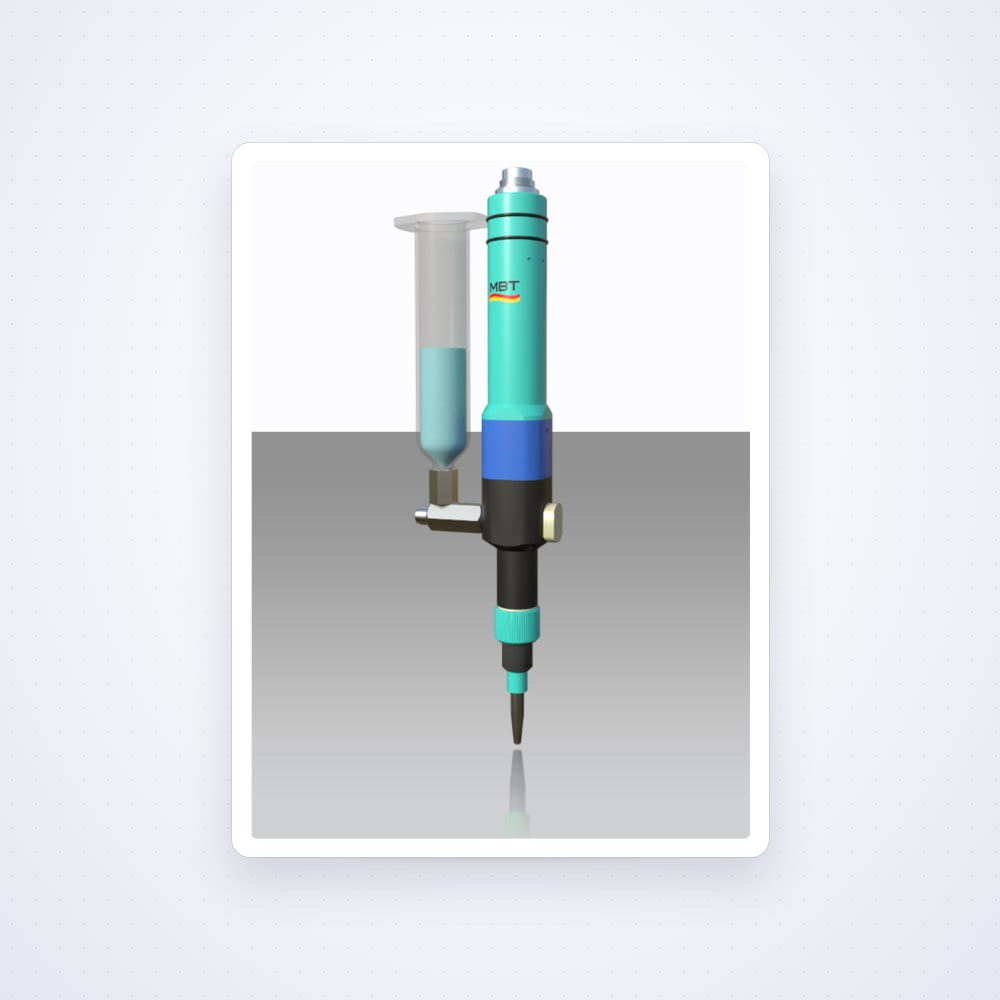

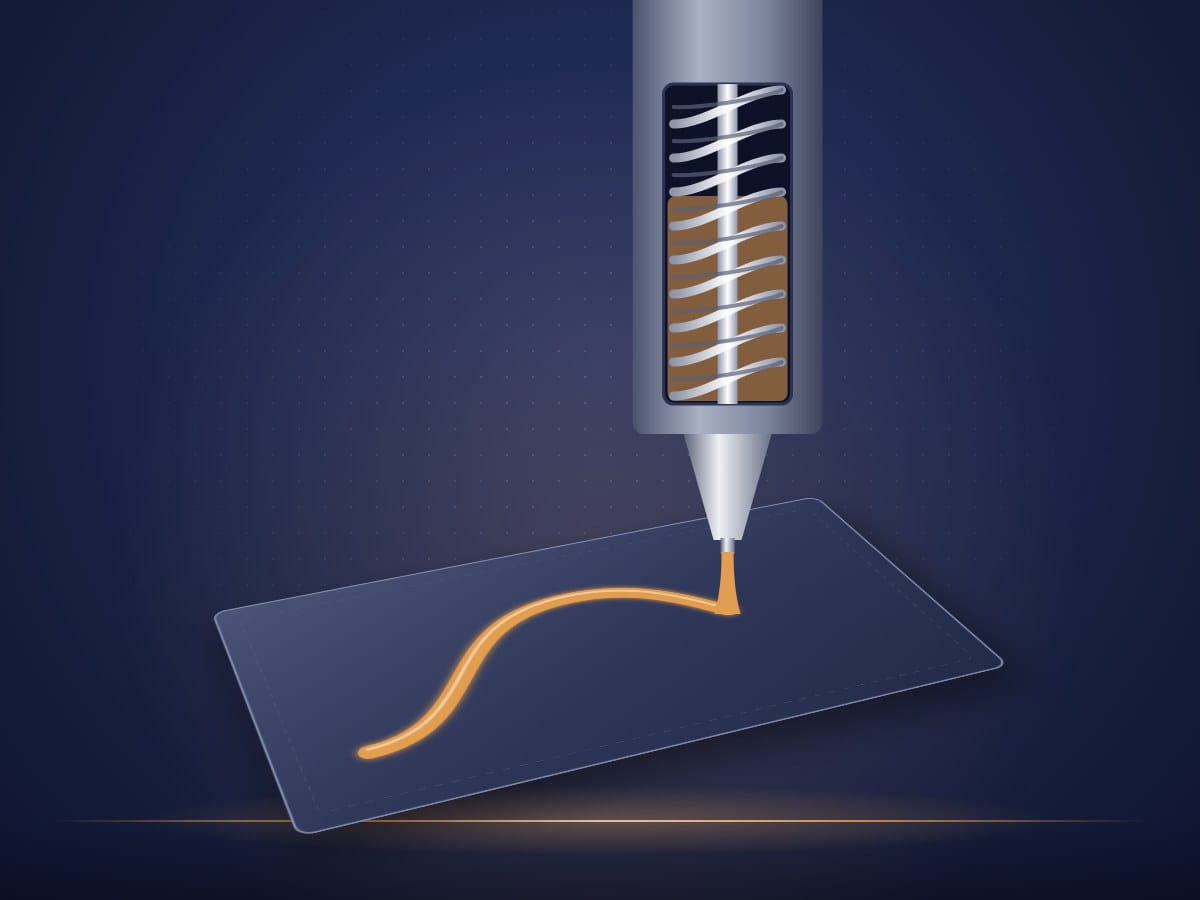

Das Schneckenventil von MBT (Modell msv/dsl/sl) dosiert pastöse und gefüllte Medien. Eine Schnecke fördert das Material kontinuierlich und gleichmäßig zur Dosiernadel. Die Menge stellen Sie über die Drehzahl ein, laut Hersteller unabhängig von Schwankungen der Druckluft. Das Ventil verarbeitet mittel- bis hochviskose Medien von 10 bis 500.000 cP. Es setzt Punkte und zieht durchgehende, auch große Raupen, zwischen beiden lässt sich umschalten. Punkte und Linien sind ab 0,2 mm möglich, das kleinste Volumen liegt bei 2–3 nL, die Schnecke dreht mit bis zu 400 Umdrehungen pro Minute. Für einzelne Punkte in sehr hoher Taktung bleiben die Piezo-Jetventile die erste Wahl. Gerät von MBT – Auswahl, Bemusterung und Integration durch SAS. Ihre Vorteile Gleichmäßiger Strang: kontinuierliche Förderung, laut Hersteller ohne Luftblasen und Abrisse Punkte und Raupen: einzelne Punkte ebenso wie durchgehende, auch große Raupen Wiederholgenau: Punkt und Linienbreite schwanken laut Hersteller innerhalb ±1 % Einfach eingestellt: Menge über die Drehzahl, unabhängig von Druckluftschwankungen Leicht zu reinigen: modulare Schneckeneinheit, laut Hersteller leicht zu reinigen und verschleißarm Technische Daten BauartSchneckenventil, kontinuierliche Förderung Modell laut MBTmsv/dsl/sl Drehzahlbis 400 U/min Kleinster Punkt und kleinste Linienbreite0,2 mm Kleinstes Volumen2–3 nL Schwankung von Punkt und Linienbreiteinnerhalb ±1 % Viskositätsbereich10–500.000 cP Materialdruck0,01–0,2 MPa DosiernadelnKunststoffnadel, abgewinkelte TT-Nadel, Präzisionsnadel Abmessungen53 × 40 × 190 mm Gewicht0,5 kg HerstellerMBT Im System Steuergerät: Die Broschüre des Herstellers zeigt zum Schneckenventil ein Tischgerät, nennt dafür aber weder Namen noch Daten. Das zweite Bild in der Galerie zeigt dieses Gerät. Welches Steuergerät zum Ventil gehört, wird im Angebot geklärt. Schnittstellen und Lieferumfang: Anschlüsse, Versorgung, Kartuschengrößen und Lieferumfang nennen die Unterlagen nicht. Beschreiben Sie in der Anfrage Ihre Anlage und deren Steuerung, dann stehen diese Punkte im Angebot. Ergänzung: Für Punkte und feine Linien in hoher Taktung gibt es die Piezo-Jetventile, für zähe Klebstoffe von 5.000 bis 20.000 cP das Hochviskos-Jetting-Ventil. Verfahren: Prinzip und Vergleich mit dem Jetting auf der Seite Schneckendosierung. Typische Anwendungen Der Hersteller nennt Verguss, Leitklebstoffe, Strukturklebstoffe, Elektronik-Verkapselung, LED-Dosierung und Automotive. Das Ventil kommt infrage, wenn ein gefülltes oder pastöses Medium als gleichmäßige Raupe aufgetragen werden soll oder wenn Punkte aus einem Medium gebraucht werden, das für ein Jetventil zu zäh ist. Wie Sie die Viskosität Ihres Mediums einordnen, erklärt der Ratgeber Viskosität richtig einordnen. So erhalten Sie Ihr Angebot Projektanfrage: Über die Schaltfläche „Projektanfrage“ oben öffnen Sie das Anfrageformular. Nennen Sie Medium mit Füllstoffen und Viskosität, die gewünschte Raupe oder Punktgröße, Bauteil und Anlage. Auswahl und Angebot: KleberKompass klärt offene Punkte mit Ihnen, bei Bedarf zusammen mit der Anwendungstechnik von SAS, und erstellt das Angebot für Ventil, Steuergerät und Integration. Integration auf Wunsch: SAS bindet das System in Ihre Anlage ein, mit DIN-2304-konformer Prozessdokumentation. Medium unsicher? Dann kann SAS es vor dem Angebot im Materialtest im Labor Dreieich prüfen.
