Schneckenventil für pastöse und gefüllte Medien

Das Schneckenventil von MBT (Modell msv/dsl/sl) dosiert pastöse und gefüllte Medien. Eine Schnecke fördert das Material kontinuierlich und gleichmäßig zur Dosiernadel. Die Menge stellen Sie über die Drehzahl ein, laut Hersteller unabhängig von Schwankungen der Druckluft.

Das Ventil verarbeitet mittel- bis hochviskose Medien von 10 bis 500.000 cP. Es setzt Punkte und zieht durchgehende, auch große Raupen, zwischen beiden lässt sich umschalten. Punkte und Linien sind ab 0,2 mm möglich, das kleinste Volumen liegt bei 2–3 nL, die Schnecke dreht mit bis zu 400 Umdrehungen pro Minute. Für einzelne Punkte in sehr hoher Taktung bleiben die Piezo-Jetventile die erste Wahl.

Gerät von MBT – Auswahl, Bemusterung und Integration durch SAS.

Ihre Vorteile

• Gleichmäßiger Strang: kontinuierliche Förderung, laut Hersteller ohne Luftblasen und Abrisse
• Punkte und Raupen: einzelne Punkte ebenso wie durchgehende, auch große Raupen
• Wiederholgenau: Punkt und Linienbreite schwanken laut Hersteller innerhalb ±1 %
• Einfach eingestellt: Menge über die Drehzahl, unabhängig von Druckluftschwankungen
• Leicht zu reinigen: modulare Schneckeneinheit, laut Hersteller leicht zu reinigen und verschleißarm

Technische Daten

Im System

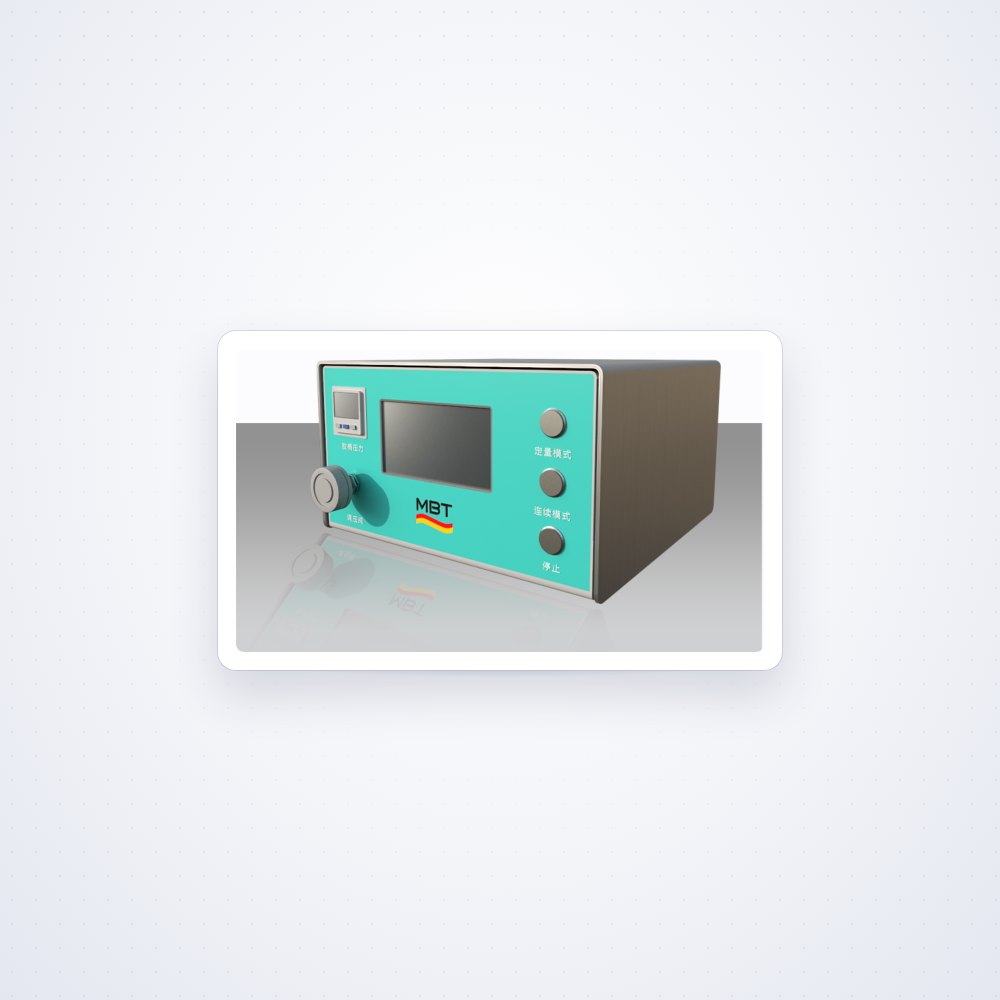

• Steuergerät: Die Broschüre des Herstellers zeigt zum Schneckenventil ein Tischgerät, nennt dafür aber weder Namen noch Daten. Das zweite Bild in der Galerie zeigt dieses Gerät. Welches Steuergerät zum Ventil gehört, wird im Angebot geklärt.
• Schnittstellen und Lieferumfang: Anschlüsse, Versorgung, Kartuschengrößen und Lieferumfang nennen die Unterlagen nicht. Beschreiben Sie in der Anfrage Ihre Anlage und deren Steuerung, dann stehen diese Punkte im Angebot.
• Ergänzung: Für Punkte und feine Linien in hoher Taktung gibt es die Piezo-Jetventile, für zähe Klebstoffe von 5.000 bis 20.000 cP das Hochviskos-Jetting-Ventil.
• Verfahren: Prinzip und Vergleich mit dem Jetting auf der Seite Schneckendosierung.

Typische Anwendungen

Der Hersteller nennt Verguss, Leitklebstoffe, Strukturklebstoffe, Elektronik-Verkapselung, LED-Dosierung und Automotive. Das Ventil kommt infrage, wenn ein gefülltes oder pastöses Medium als gleichmäßige Raupe aufgetragen werden soll oder wenn Punkte aus einem Medium gebraucht werden, das für ein Jetventil zu zäh ist. Wie Sie die Viskosität Ihres Mediums einordnen, erklärt der Ratgeber Viskosität richtig einordnen.

So erhalten Sie Ihr Angebot

1. Projektanfrage: Über die Schaltfläche „Projektanfrage“ oben öffnen Sie das Anfrageformular. Nennen Sie Medium mit Füllstoffen und Viskosität, die gewünschte Raupe oder Punktgröße, Bauteil und Anlage.
2. Auswahl und Angebot: KleberKompass klärt offene Punkte mit Ihnen, bei Bedarf zusammen mit der Anwendungstechnik von SAS, und erstellt das Angebot für Ventil, Steuergerät und Integration.
3. Integration auf Wunsch: SAS bindet das System in Ihre Anlage ein, mit DIN-2304-konformer Prozessdokumentation.

Medium unsicher? Dann kann SAS es vor dem Angebot im Materialtest im Labor Dreieich prüfen.
