EHD-Jetting-System für Mikrodosierung

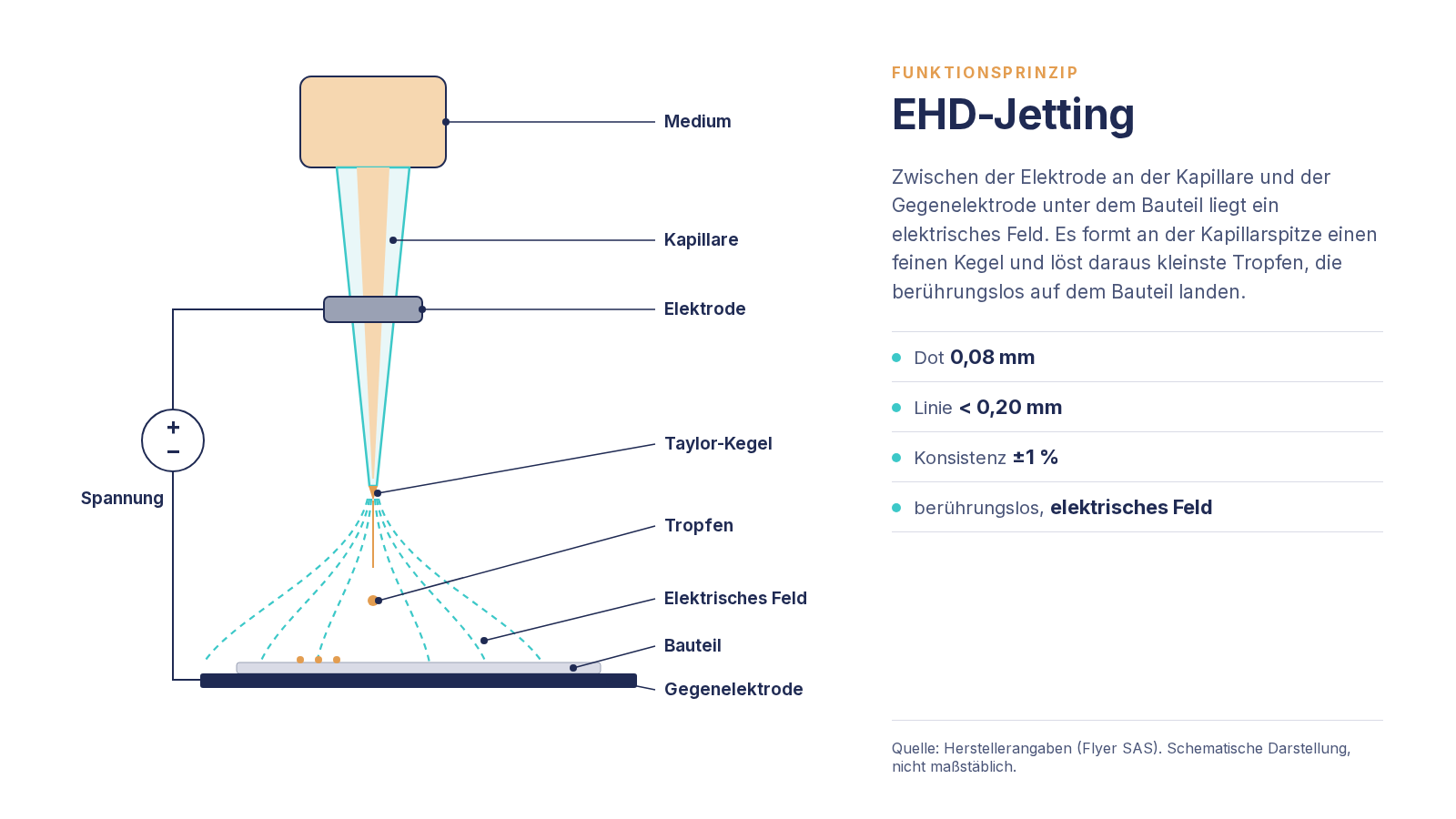

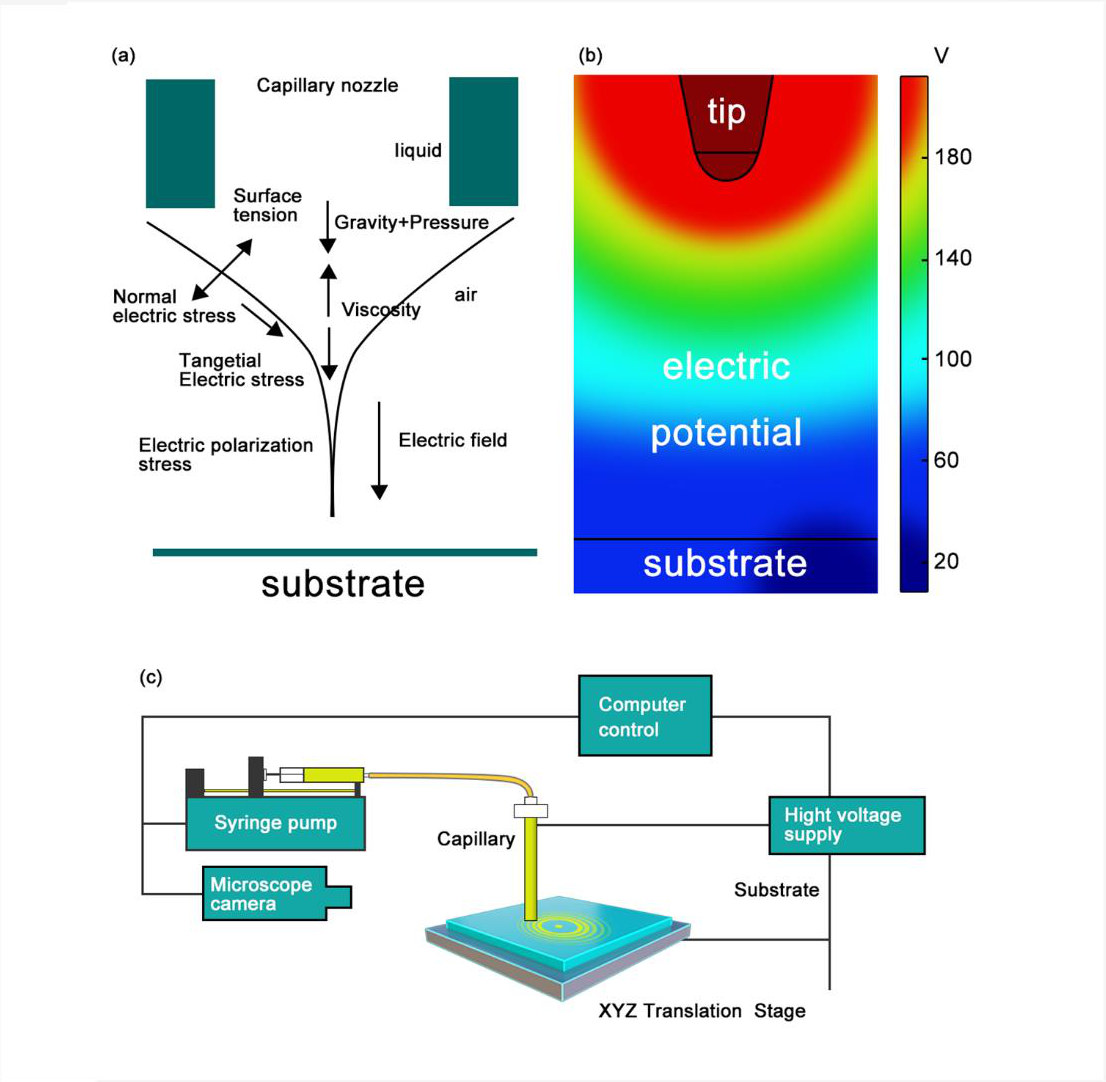

Das EHD-Jetting-System (SAS20004) von MBT ist für Mikrodosierung gedacht, wo Kontaktverfahren an Grenzen stoßen. Ein äußeres elektrisches Feld lädt das Medium, zieht es als feinen Tropfen aus der Kapillare und setzt es auf dem Bauteil ab, ohne Düsenkontakt und ohne Druckluftstoß. Die Tropfengröße wird über die Feldstärke eingestellt.

So lassen sich Punkte mit 0,08 mm Durchmesser und Linien unter 0,20 mm Breite auftragen, bei einer Dosierkonsistenz von ±1 % und bis zu 1000 Hz. Das kleinste Volumen liegt bei 1 pL. Zum Vergleich: Piezo-Jetting-Ventile setzen Punkte ab 0,2 mm und Volumen ab 1 nL. Das System verarbeitet niedrig- und mittelviskose Medien von 1 bis 5.000 cP und passt, wenn die Struktur feiner sein muss, als es mit Piezo-Jetting möglich ist, wenn das Bauteil nicht berührt werden darf oder wenn die Menge je Punkt von Teil zu Teil sehr gleichmäßig ausfallen muss.

Gerät von MBT – Auswahl, Bemusterung und Integration durch SAS.

Ihre Vorteile

• Feiner als Piezo-Jetting: Strukturen, die Piezo- und Schneckensysteme nicht mehr auflösen
• Gleichmäßig in der Serie: Dosierkonsistenz ±1 %
• Berührungslos: Die Kapillare bleibt auf Abstand zum Bauteil, kein Spritzen und kein Nachziehen
• Wenig verstopfungsanfällig: Die Linie ist viel schmaler als die Düse, laut Hersteller im Verhältnis 1:10
• Auch auf isolierenden Substraten: Der Auftrag ist laut Hersteller auf nicht leitenden Oberflächen möglich
• Für feinste Strukturen: Halbleiter-Packaging, flexible Leiterplatten, Präzisionsoptik, Biochips

Technische Daten

Die Modellbezeichnung stammt aus der Hersteller-Broschüre von MBT. Maße und Gewicht nennt sie für das EHD-Ventil.

Wie fein geht es?

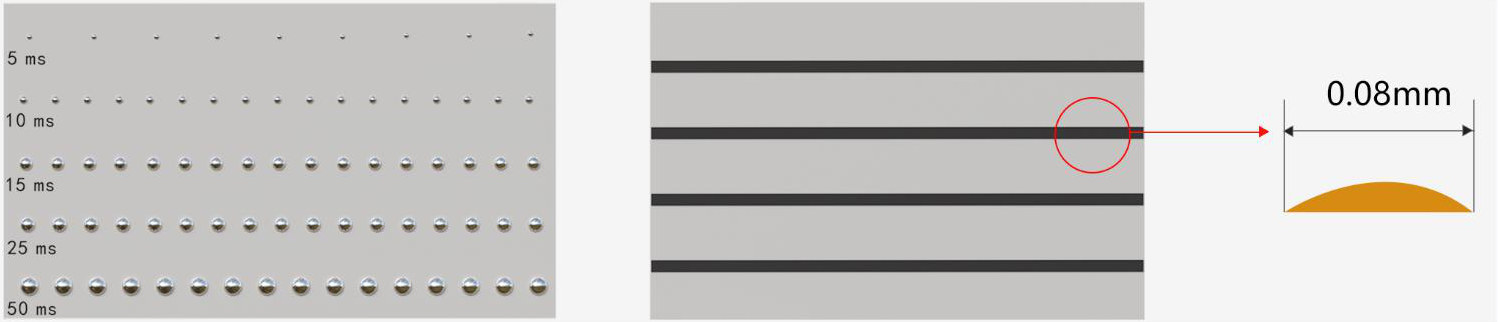

Die Leitwerte sind Punkte mit 0,08 mm und Linien unter 0,20 mm. Linien von 0,1 mm Breite sind laut Hersteller leicht erreichbar, im Einzelfall nennt er Linien bis 0,02 mm Breite und Schichten bis 0,005 mm Dicke. Solche Werte hängen stark von Medium, Düse und Substrat ab. Nennen Sie deshalb in der Anfrage die Struktur, die Sie brauchen, dann klärt SAS, was mit Ihrem Medium erreichbar ist.

Im System

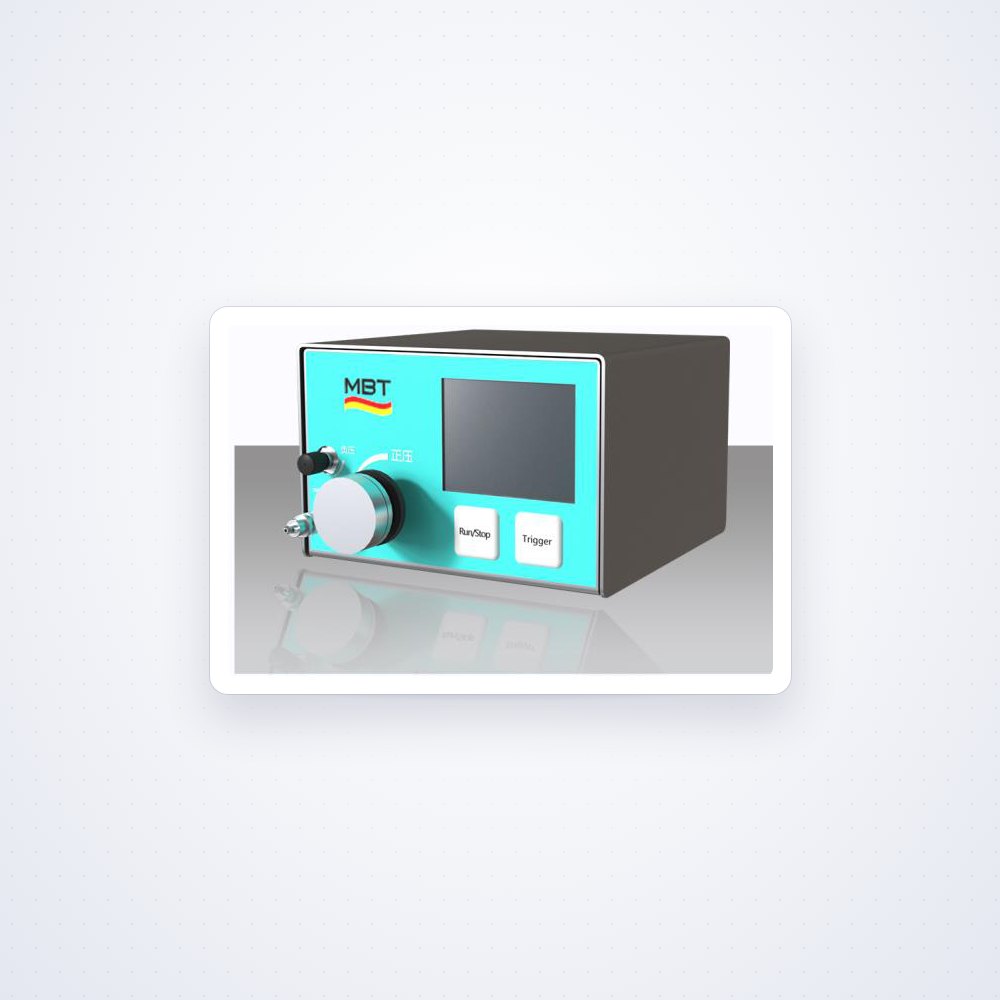

• Steuergerät: Die Broschüre des Herstellers zeigt zum EHD-Ventil ein Tischgerät mit Drehknopf, nennt dafür aber weder Namen noch Daten. Das zweite Bild in der Galerie zeigt dieses Gerät. Steuergerät, Schnittstellen und Lieferumfang werden im Angebot geklärt.
• Konfiguration: Das EHD-Jetting-System wird auf Ihre Anwendung abgestimmt. Konfiguration, Achse und Prozessdokumentation nach DIN 2304 plant SAS mit Ihnen.
• Ergänzung: Für Punkte ab 0,2 mm in hoher Taktung gibt es die Piezo-Ventile SDL-SA und NSM-VA80 mit dem Controller VCB3000.
• Verfahren: Prinzip, Vergleich sowie Stärken und Grenzen auf der Seite EHD-Jetting und im Ratgeber EHD-Jetting erklärt.

Typische Anwendungen

Der Hersteller nennt Halbleiter-Packaging, flexible Leiterplatten, Präzisionsoptik und Biomedizin, außerdem Mikroelektronik, Biochips und flexible Elektronik. Das Beispiel aus der Serie ist ein schwarzer Lichtschutzklebstoff am Linsenrand, aufgetragen als gleichmäßige, sehr dünne Schicht: im Detail unter Optik & Linsen kleben. Was den berührungslosen Auftrag von der Nadel unterscheidet, lesen Sie im Ratgeber Jetting oder Nadeldosierung?.

So erhalten Sie Ihr Angebot

1. Projektanfrage: Über die Schaltfläche „Projektanfrage“ oben öffnen Sie das Anfrageformular. Nennen Sie Bauteil, Medium und die gewünschte Struktur, also Punkte oder Linien mit Zielgröße.
2. Auswahl und Angebot: KleberKompass klärt offene Punkte mit Ihnen, bei Bedarf zusammen mit der Anwendungstechnik von SAS, und erstellt das Angebot für System und Integration.
3. Integration auf Wunsch: SAS bindet das System in Ihre Anlage ein, mit DIN-2304-konformer Prozessdokumentation.

Medium unsicher? Dann kann SAS es vor dem Angebot im Materialtest im Labor Dreieich prüfen.
