Elektrohydrodynamisch dosieren: das Prinzip

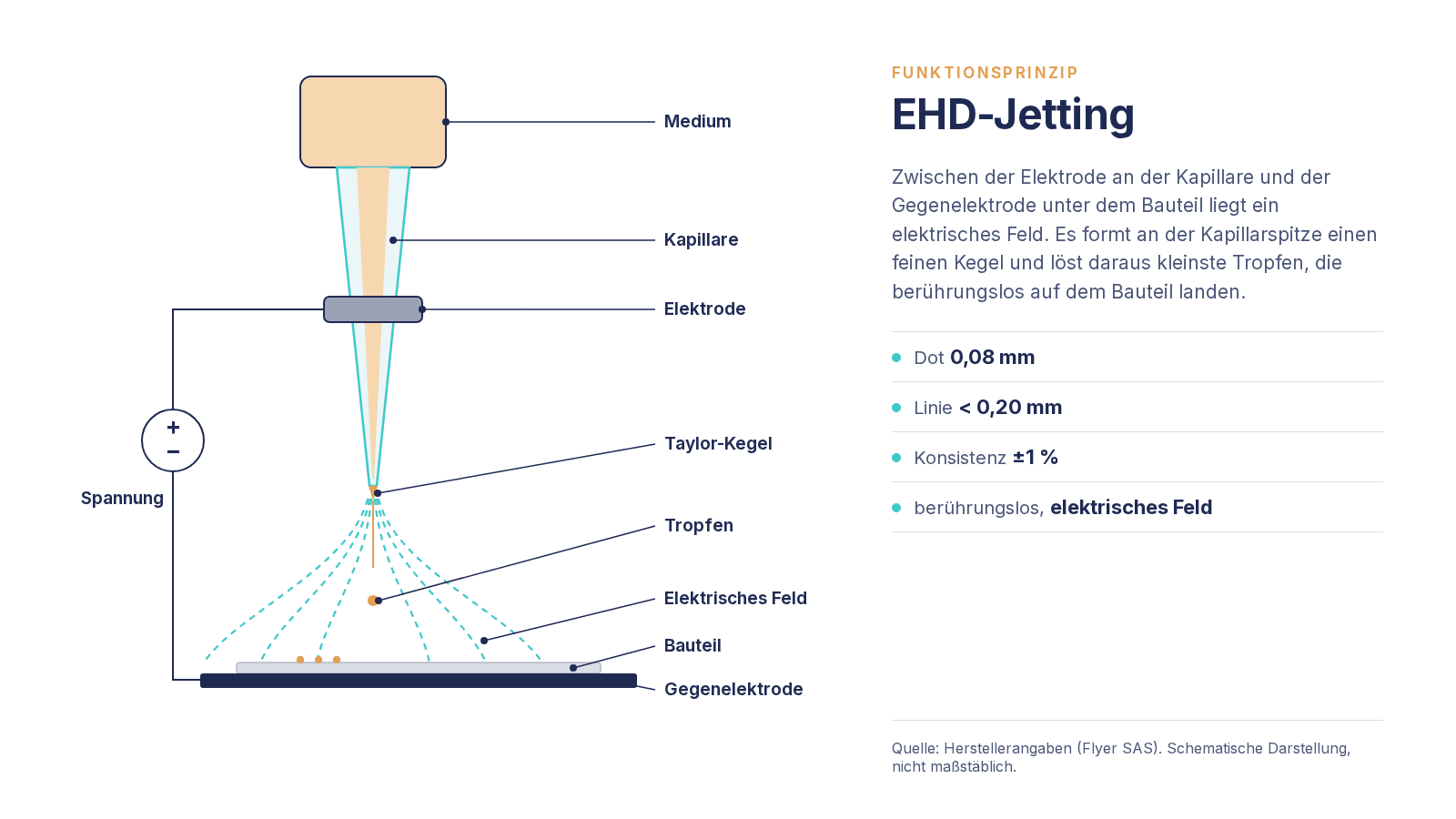

EHD steht für elektrohydrodynamisch. Den Tropfen erzeugt hier weder ein mechanischer Stößel noch ein Druckluftstoß, sondern ein elektrisches Feld. Schematisch funktioniert das Verfahren so, wie es die Grafik darunter zeigt: Das Medium fließt aus einem Vorrat in eine feine Kapillare. Typischerweise sitzt an der Kapillare eine Elektrode und unter dem Bauteil eine Gegenelektrode. Wird Spannung angelegt, entsteht zwischen beiden ein elektrisches Feld. Es lädt das Medium, formt es an der Kapillarspitze zu einem feinen Kegel und löst daraus kleinste Tropfen, die berührungslos auf dem Bauteil landen. Die Tropfengröße wird laut Hersteller über die Feldstärke eingestellt.
Weil die Kraft aus dem Feld kommt, bleibt die Düse auf Abstand zum Bauteil. Und weil der Strahl sich zur Spitze hin verjüngt, ist die Linie viel schmaler als die Düse: Der Hersteller nennt ein Verhältnis von Linienbreite zu Düsendurchmesser von 1:10. Eine vergleichsweise große Düse kann also eine sehr feine Linie ziehen und verstopft dadurch weniger leicht. Laut Hersteller funktioniert der Auftrag auch auf isolierenden Substraten. Damit setzt das EHD-Jetting-System dort an, wo Kontaktverfahren an Grenzen stoßen: bei Strukturen, die Piezo- und Schneckensysteme nicht mehr auflösen.

Das Prinzip in den Bildern des Herstellers

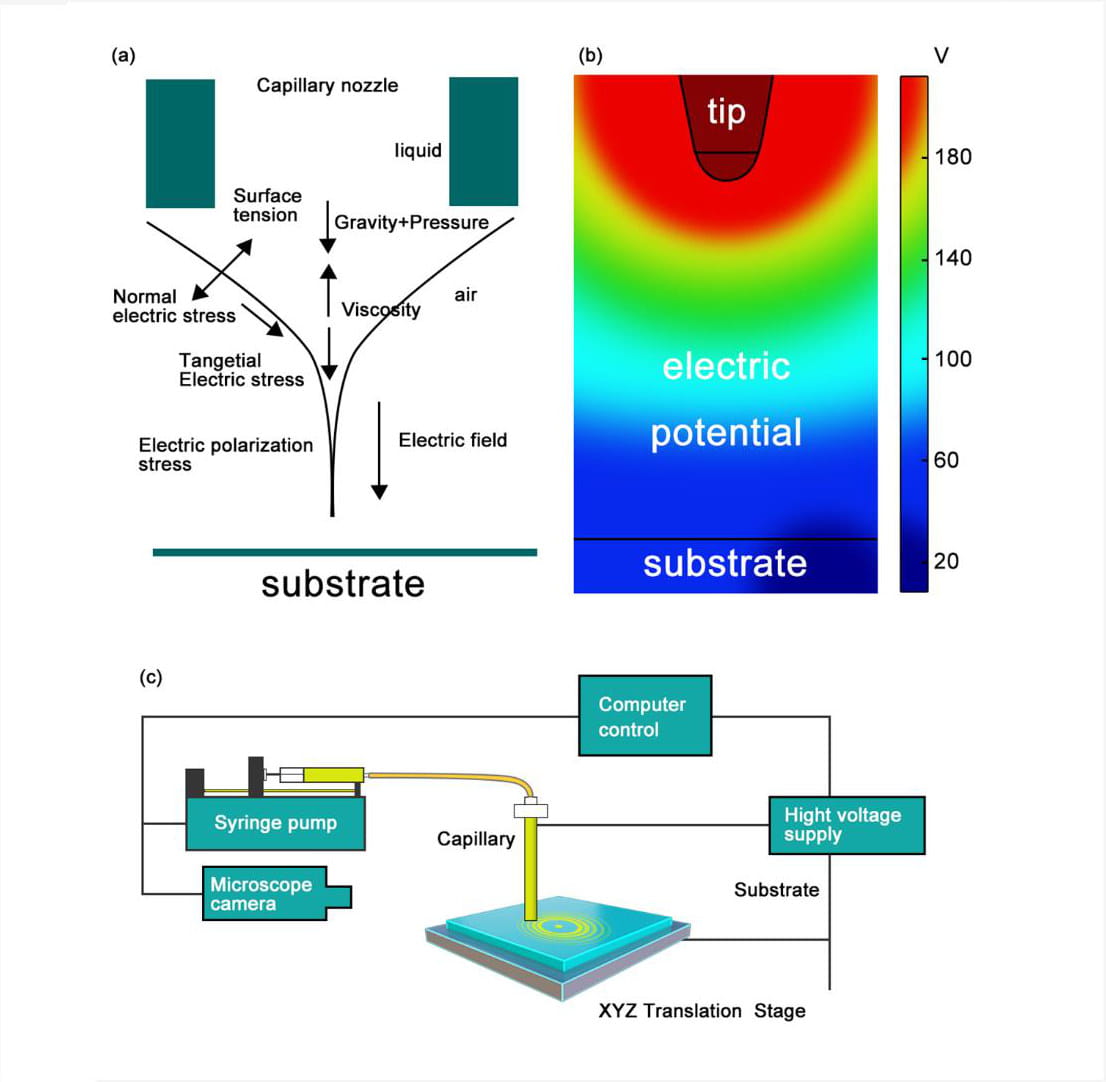

Die Abbildung darunter stammt aus der Broschüre von MBT, die Beschriftung ist englisch. Teil (a) zeigt die Kräfte an der Kapillarspitze („Capillary nozzle“): Oberflächenspannung, Schwerkraft und Druck, Viskosität und die elektrischen Spannungen im Feld („Electric field“) ziehen die Flüssigkeit zu einem spitzen Kegel über dem Substrat. Teil (b) zeigt das elektrische Potenzial zwischen Spitze („tip“) und Substrat. Teil (c) ist ein Laboraufbau, der das Prinzip erklärt: Spritzenpumpe, Kapillare, Hochspannungsversorgung, Rechnersteuerung, Mikroskopkamera und ein XYZ-Tisch. Er zeigt nicht den Lieferumfang des EHD-Jetting-Systems.

Punkte und Linien aus dem EHD-Ventil

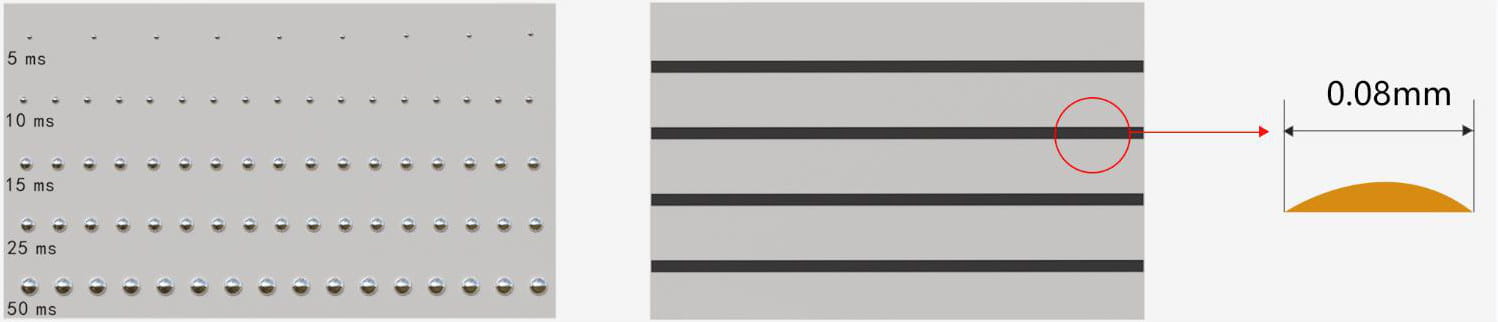

Das zweite Herstellerbild zeigt Auftragsbilder: links Reihen von Punkten in fünf Größen, rechts feine, gleichmäßige Linien mit einem vergrößerten Querschnitt, der mit 0,08 mm bemaßt ist. Der Hersteller nennt für das Verfahren Linienbreiten unter 0,20 mm. Linien von 0,1 mm Breite sind laut Hersteller leicht erreichbar, im Einzelfall nennt er Linien bis 0,02 mm Breite und Schichten bis 0,005 mm Dicke. Was mit Ihrem Medium auf Ihrem Bauteil erreichbar ist, hängt von Medium, Düse und Substrat ab. Quelle: Herstellerbild MBT.

EHD-Jetting-System oder Piezo-Ventil?
Die entscheidende Zeile ist die kleinste Struktur: 0,08 mm im Punkt und unter 0,20 mm in der Linie beim EHD-Jetting-System, 0,2 mm im Punkt bei den Piezo-Ventilen. Genügen Punkte ab 0,2 mm oder ist das Medium zäher als 5.000 cP, sind die Piezo-Ventile die naheliegende Wahl.
| Merkmal | EHD-Jetting-System | Piezo-Ventile SDL-SA und NSM-VA80 |
|---|---|---|
| Prinzip | Elektrisches Feld zieht feinste Tropfen berührungslos aus einer Kapillare | Piezo-Aktor treibt einen Stößel, der Tropfen wird aus der Düse geschossen |
| Kleinste Struktur | Punkt 0,08 mm, Linie unter 0,20 mm | Punkt 0,2 mm, Linie 0,24 mm |
| Kleinstes Volumen | 1 pL | 1 nL (SDL-SA), 2–3 nL (NSM-VA80) |
| Frequenz | bis 1000 Hz | bis 1000 Dots/s |
| Viskosität | 1–5.000 cP | 1–200.000 cP (SDL-SA), 10–10.000 cP (NSM-VA80) |
| Gleichmäßigkeit | Dosierkonsistenz ±1 % | Abweichung innerhalb ±1 % |
| Düsendurchmesser | 0,01–0,40 mm (optional), Keramik, Glas oder Metall | 0,04–0,40 mm |
| Heizung | max. 150 °C | bis 150 °C (SDL-SA), beim NSM-VA80 nicht genannt |
| Tropfenbildung | ohne Düsenkontakt, ohne Druckluftstoß | berührungslos über den Stößelhub |
| Typische Anwendung | Halbleiter-Packaging, flexible Leiterplatten, Präzisionsoptik, Biochips, etwa Lichtschutz am Linsenrand | Punkte und feine Linien auf Leiterplatten und Gehäuserahmen |
| Zum Gerät | EHD-Jetting-System ansehen | Piezo-Jetventile ansehen |
Wann sich das EHD-Jetting-System lohnt
- Sie brauchen Punkte oder Linien, die feiner sind als mit Piezo-Jetting möglich.
- Ihr Medium ist niedrig- oder mittelviskos und liegt zwischen 1 und 5.000 cP.
- Das Bauteil darf von der Düse nicht berührt werden.
- Der Prozess soll ohne Druckluftstoß für die Tropfenbildung auskommen.
- Die Menge pro Punkt muss sehr gleichmäßig sein, die Dosierkonsistenz liegt bei ±1 %.
Das EHD-Jetting-System ist ein Anfrage-Artikel. Konfiguration und Integration in Ihre Anlage stimmt SAS auf Ihre Anwendung ab.
Stärken und Grenzen des EHD-Jetting-Systems
Stärken
- Feinste Strukturen: Punkte mit 0,08 mm Durchmesser und Linien unter 0,20 mm Breite, kleinstes Volumen 1 pL, Mikrotröpfchen unterhalb des Piezo-Bereichs.
- Konstanz: Dosierkonsistenz ±1 %, wichtig bei Schichten und Punkten, die von Teil zu Teil gleich ausfallen müssen.
- Kein Düsenkontakt: Die Kapillare bleibt auf Abstand, empfindliche Oberflächen und Optiken werden nicht berührt.
- Ohne Druckluftstoß: Der Tropfen entsteht im elektrischen Feld, nicht durch einen Druckimpuls.
- Wenig verstopfungsanfällig: Die Linie ist viel schmaler als die Düse, laut Hersteller im Verhältnis 1:10.
- Schnell: bis 1000 Hz.
Grenzen
- Größere Mengen und Raupen: Für längere, durchgehende Raupen ist das Schneckenventil gedacht.
- Punkte in hoher Taktung ab 0,2 mm: Hier sind die Piezo-Jetventile mit je nach Ventil bis zu 1000 Dots pro Sekunde meist die naheliegende Wahl.
- Viskosität: Das EHD-Jetting-System ist für niedrig- und mittelviskose Medien von 1 bis 5.000 cP ausgelegt. Zähere Medien verarbeiten die Piezo-Ventile oder das Schneckenventil.
- Medium und Bauteil: Ob sich ein Medium im elektrischen Feld sauber formen lässt, hängt von Medium und Bauteil ab. Beschreiben Sie deshalb in der Anfrage Bauteil, Medium und die gewünschte Struktur, also Punkte oder Linien.
Alle MBT-Geräte im Überblick finden Sie auf der Seite Jetting & Präzisionsdosierung.
So kommen Sie zum Angebot
Alle Geräte sind Anfrage-Artikel: Sie erhalten ein Angebot, das auf Ihre Anwendung abgestimmt ist. Drei Schritte führen dorthin.
- Anfrage mit Bauteil und Medium: Sie nennen Gerät oder Aufgabe und beschreiben kurz Bauteil, Klebstoff und Auftragsbild, also Punkte, Linien oder Raupen. Taktung und Anlage helfen, soweit bekannt.
- Auswahl und Angebot: KleberKompass wählt mit Ihnen das passende Gerät aus, bei Bedarf zusammen mit der Anwendungstechnik von SAS, und erstellt das Angebot für Gerät, Steuerung und Integration.
- Integration auf Wunsch: SAS bindet das System in Ihre Anlage ein, mit DIN-2304-konformer Prozessdokumentation.
Medium unsicher? Dann kann SAS es vor dem Angebot auf Ihrem Bauteil prüfen: Materialtest im Labor anfragen.
