B.A.T.: Jeder Klebprozess lückenlos überwacht

• Sieben Modelle für Zustand, Temperatur, Luftfeuchte, Helligkeit und Bewegung, gleiches Gehäuse
• Temperatur ±0,4 K, Luftfeuchte ±2 % rF, Messintervall frei einstellbar (Standard 1 min)
• LoRaWAN EU868 mit AES-128, eine Batterie (1× AAA) hält laut Hersteller ca. 5 Jahre

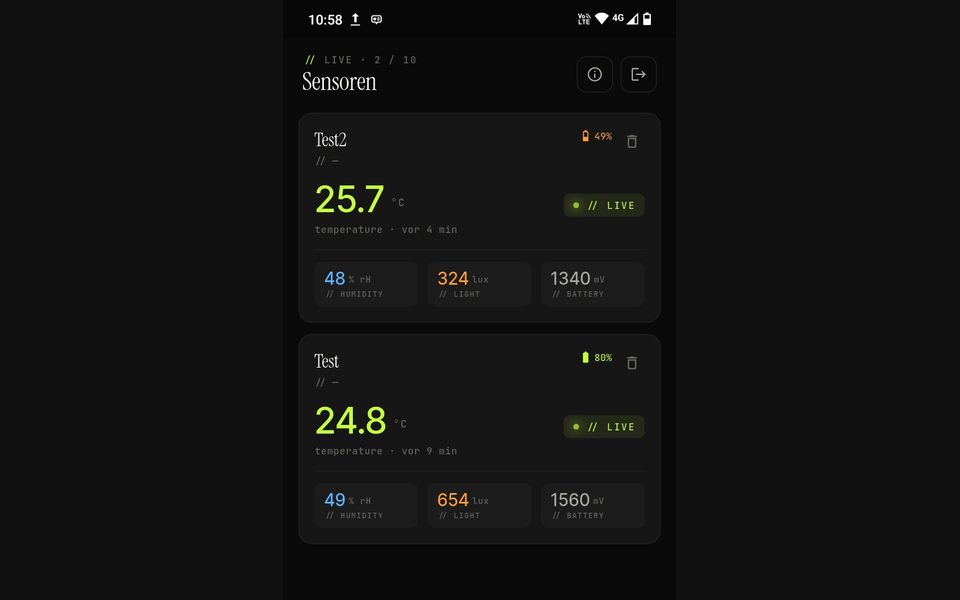

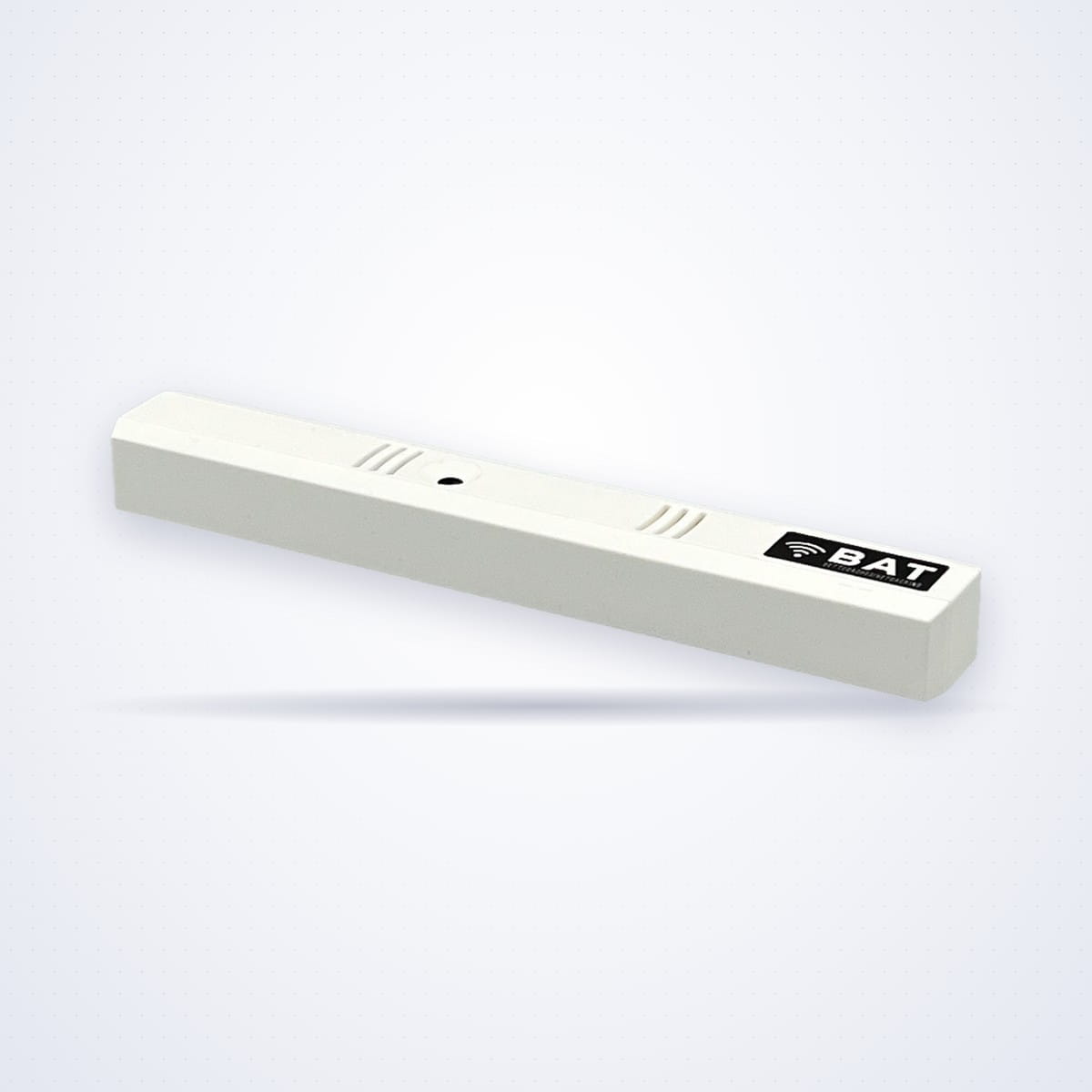

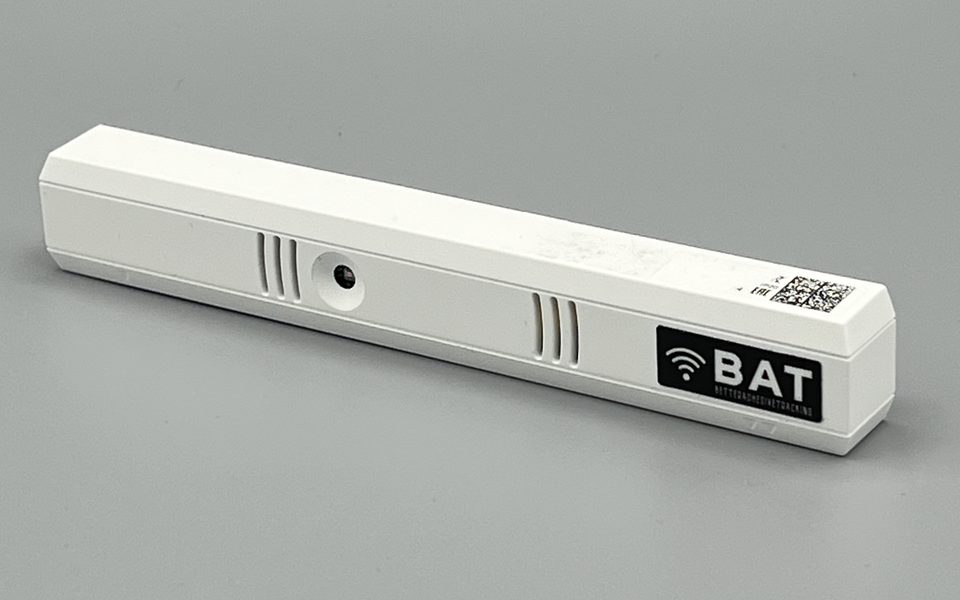

Die LoRaWAN-Sensoren der LX-100-Serie von B.A.T. messen das Klima dort, wo Sie Klebstoff lagern und verarbeiten: Temperatur, Luftfeuchte, Helligkeit, Bewegung und den Zustand von Türen oder Schränken. Alle sieben Modelle stecken im gleichen schmalen Gehäuse und funken über LoRaWAN an das Gateway GW-8. Von dort gehen die Werte in die BAT Cloud, in die KlebeDoku und in die App LoRaWAN-Dashboard. So sehen Sie jederzeit, ob die Bedingungen am Klebplatz im Rahmen des Datenblatts liegen, und können es im Audit belegen. Wählen Sie das Modell nach den Messgrößen, die Sie brauchen. Preis auf Anfrage. Die sieben Modelle ModellMessgrößen LX-100Zustand (2 Reed-Kontakte, z. B. Tür oder Schrank offen/zu) LX-110Zustand, Temperatur, relative Luftfeuchte LX-120Temperatur, relative Luftfeuchte LX-130Helligkeit, Temperatur, relative Luftfeuchte LX-140Bewegung (PIR), Temperatur, relative Luftfeuchte LX-150Bewegung, Helligkeit, Temperatur, relative Luftfeuchte LX-160alle Messgrößen Ihre Vorteile Genau: Temperatur ±0,4 K typisch bei 21 °C, Luftfeuchte ±2 % im Bereich 30–70 % rF, Helligkeit 0–65.535 Lux ±5 % Einstellbar: Messintervall frei konfigurierbar, Standard 1 Minute; Einstellungen per Micro-USB oder Funk Lange Laufzeit: eine austauschbare Lithium-Batterie 1× AAA, laut Hersteller ca. 5 Jahre Sicher übertragen: LoRaWAN 1.0.4 Class A im Band EU868, verschlüsselt mit AES-128 Schnell montiert: mit Klebefolie oder Schrauben Ø 3 mm Technische Daten FunkLoRaWAN 1.0.4 Class A, OTAA und ADR, EU868 (863–870 MHz) Sendeleistung / Empfindlichkeitmax. +14 dBm / −137 dBm BewegungsmelderErfassung Ø 5 m bei 2,5 m Montagehöhe Stromversorgung1× AAA Lithium 1,5 V, austauschbar Abmessungen142 × 20,6 × 14,6 mm GehäusePC V0, reinweiß oder anthrazit SchutzartIP20, für Innenräume Einsatzbedingungen−20 bis +60 °C, bis 85 % rF KonformitätCE, RED 2014/53/EU, RoHS LieferumfangSensor mit Konfigurationsprofil, Klebefolie, 24 Monate Garantie; Batterie separat, auf Wunsch eingelegt Im System Gateway: Die Sensoren funken an das LoRaWAN-Gateway GW-8. Ein Gateway versorgt in der Regel eine ganze Halle. Software: Auswerten, alarmieren und berichten mit der BAT Cloud, dokumentieren mit der KlebeDoku, unterwegs ablesen mit dem LoRaWAN-Dashboard. Angebot anfragen oder erst testen Ein Angebot für Ihre Sensoren fordern Sie direkt hier an. Einrichtung, Inbetriebnahme und eine kurze Schulung sind laut Hersteller ohne Aufpreis enthalten. Möchten Sie das Zusammenspiel von Sensor, Gateway und Software vorher sehen, buchen Sie eine Demo oder schreiben Sie uns an paul.wieber@kleberkompass.de. Paul Wieber berät Sie persönlich.

• Eine Antenne für die ganze Halle: Reichweite mehrere hundert Meter, im Freien laut Hersteller bis 10 km
• 8 Kanäle (SX1302), bis ca. 2.000 Sensoren, lokaler Puffer bis 30 Tage bei Netzausfall
• GW-8 für innen (IP30), GW-8 Pro für außen (IP67) mit LTE, Dual-SIM und Failover

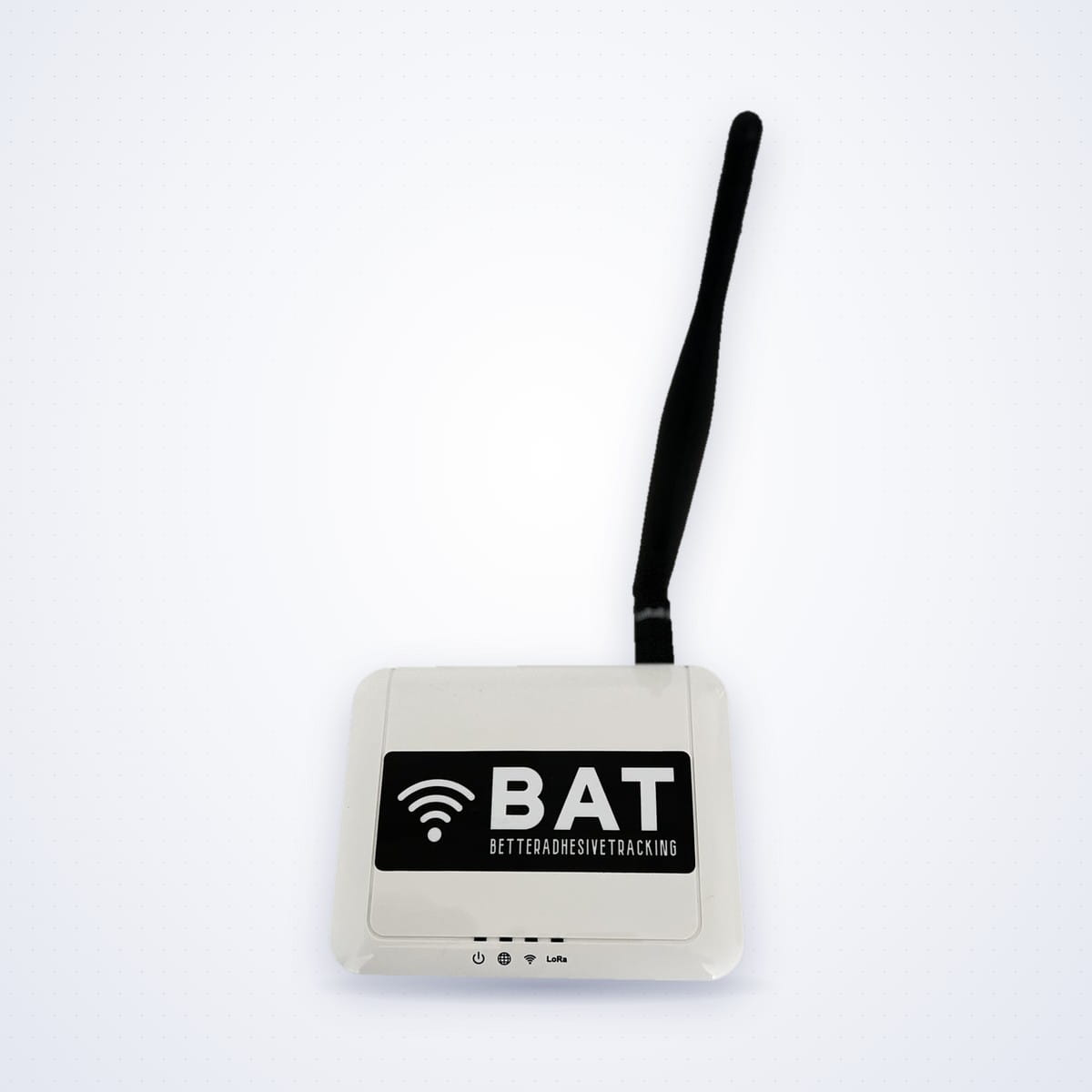

Das LoRaWAN-Gateway GW-8 von B.A.T. empfängt die Messwerte Ihrer Sensoren und leitet sie verschlüsselt an die BAT Cloud weiter. LoRaWAN funkt mit wenig Energie über große Entfernungen: In der Halle reicht ein Gateway mehrere hundert Meter weit, im Freien laut Hersteller bis zu 10 km. Meist genügt deshalb eine Antenne für eine ganze Halle oder ein Lager. Das GW-8 gibt es in zwei Ausführungen, Preis auf Anfrage. GW-8 oder GW-8 Pro? MerkmalGW-8 (innen)GW-8 Pro (außen) SchutzartIP30IP67 Betriebstemperatur0 bis +50 °C−30 bis +60 °C MobilfunkneinLTE CAT-4, Dual-SIM, Failover Abmessungen170 × 110 × 35 mm220 × 145 × 55 mm Gewichtca. 380 gca. 850 g MontageWand, Mast, HutschieneWand, Mast Für Produktionshallen und Lager mit Netzwerkanschluss passt das GW-8. Das GW-8 Pro ist für Außenlager, Freiflächen und Standorte ohne festes Netz gedacht, dort überträgt es über Mobilfunk. Ihre Vorteile Viele Sensoren: 8 Kanäle (Semtech SX1302), bis ca. 2.000 Sensoren je Gateway Empfindlich: −139 dBm bei SF12, Antenne 3 dBi (SMA), optional 5 oder 8 dBi Kein Datenverlust: Fällt die Verbindung aus, puffert das Gateway die Werte bis zu 30 Tage Einfach angeschlossen: Gigabit-Ethernet mit PoE+ (802.3at) oder 9–48 V DC, dazu WLAN 2,4/5 GHz Sicher: VPN über OpenVPN, WireGuard oder IPsec, signierte Updates über das Netz Technische Daten (beide Ausführungen) FunkLoRaWAN 1.0.4 / 1.1, Semtech Packet Forwarder, EU868 Prozessor / SpeicherARM Cortex-A53, 4 × 1,4 GHz, 1 GB RAM, 8 GB eMMC, MicroSD bis 256 GB BetriebssystemLinux (Debian) Leistungsaufnahmetypisch 5 W, maximal 12 W KonformitätCE, RED, RoHS Im System Sensoren: Das Gateway empfängt die LoRaWAN-Sensoren der LX-100-Serie. Software: Die Werte landen in der BAT Cloud und stehen von dort der KlebeDoku und dem LoRaWAN-Dashboard zur Verfügung. Angebot anfragen oder erst testen Wählen Sie oben die Ausführung und fragen Sie ein Angebot an. Anschließen, einschalten, Sensoren per QR-Code aktivieren: Die Inbetriebnahme ist laut Hersteller in der Regel in weniger als 24 Stunden erledigt, Einrichtung und Schulung sind ohne Aufpreis dabei. Fragen zur Abdeckung Ihrer Halle beantwortet Paul Wieber unter paul.wieber@kleberkompass.de, oder Sie buchen eine Demo.

• Live-Dashboard mit Echtzeit-Kurven, Kennzahlen und Hallenplan für alle Sensoren
• Schwellenwert-Alarme per E-Mail, SMS oder Webhook mit Eskalation und Bestätigung
• Schicht-, Tages- und Audit-Reports als PDF, Rohdaten als CSV oder JSON, REST-API

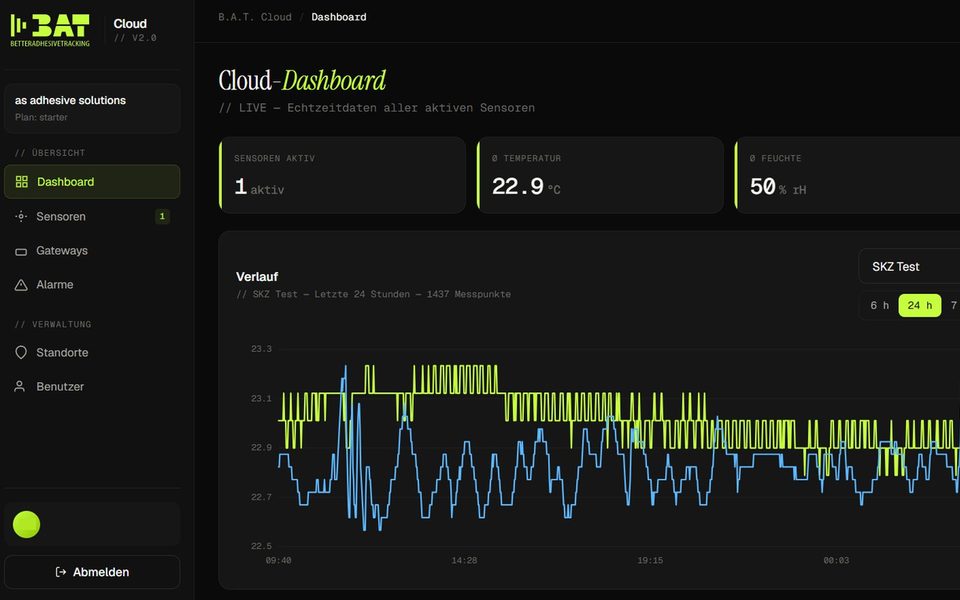

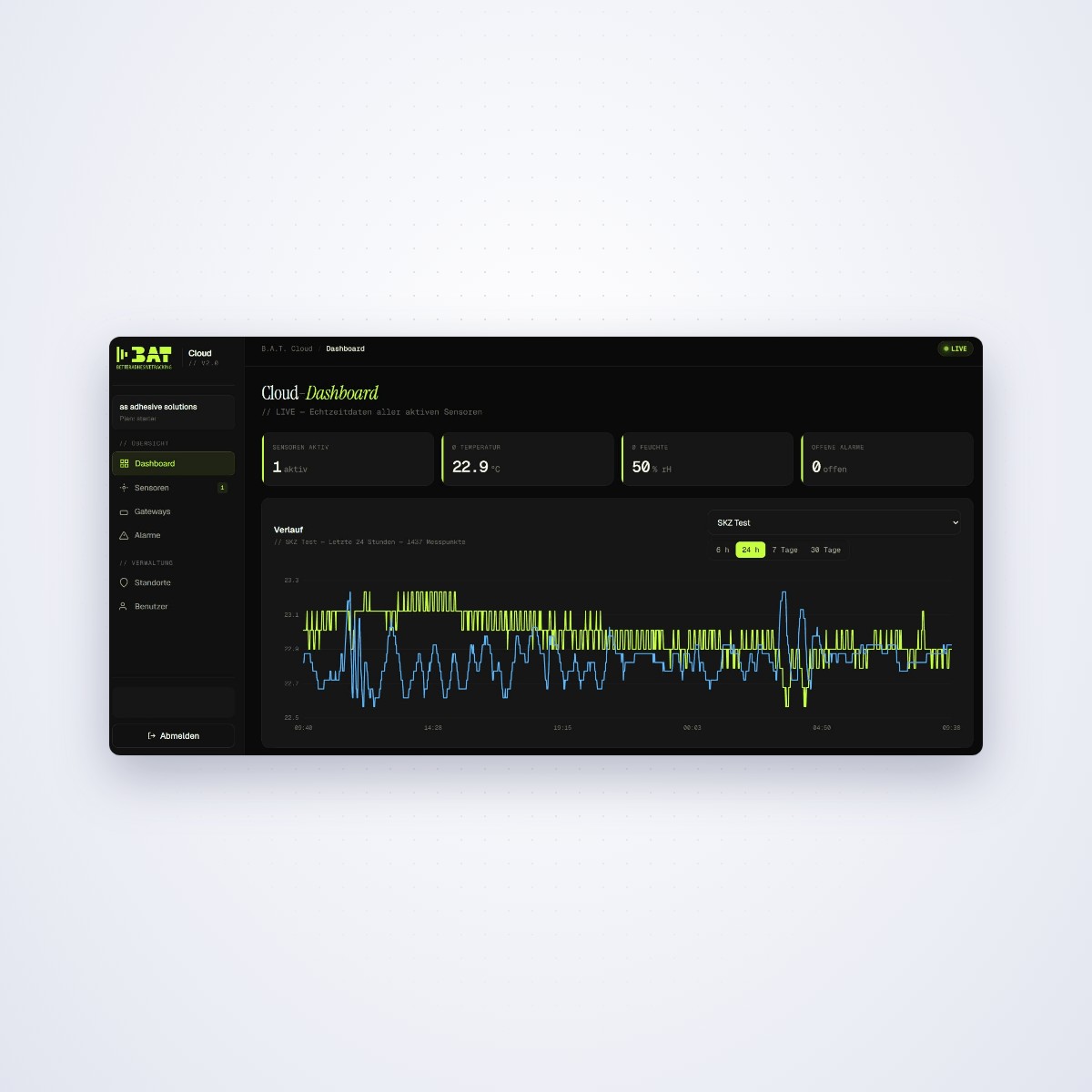

Die BAT Cloud von B.A.T. ist die Web-App für Qualitätsmanagement und Standortleitung. Sie sammelt die Werte Ihrer LoRaWAN-Sensoren, zeigt sie live, schlägt Alarm, wenn ein Grenzwert überschritten wird, und erstellt die Berichte für Ihr Audit. Ein Sensor misst standardmäßig jede Minute, das Gateway leitet die Werte weiter, die Cloud prüft und archiviert sie. Bis der Wert im Dashboard steht, vergehen laut Hersteller weniger als 3 Sekunden. Funktionen Live-Dashboard: alle Sensoren auf einen Blick, Kurven über 6 Stunden, 24 Stunden, 7 oder 30 Tage, Kennzahlen als Kacheln Hallenplan: Foto oder Zeichnung je Standort, Sensoren per Drag-and-drop platziert, Status in Grün, Gelb und Rot Schwellenwert-Alarme: Warnung und Kritisch, per E-Mail, SMS oder Webhook, Eskalation nach 5, 15 und 60 Minuten, Bestätigungspflicht, stille Stunden und Schichtkalender Reports und Export: Schicht-, Tages- und Audit-Reports als PDF, Rohdaten als CSV oder JSON, geplanter Versand Mehrere Standorte: Werk, Produktion und Linie als Struktur, Rollen für Admin, Schichtleitung und QM, Single Sign-on über SAML oder OIDC, Audit-Log Schnittstellen: lesende REST-API mit API-Schlüsseln je Mandant, Webhooks, Anbindung von ERP-Stammdaten sowie MQTT-, Modbus-TCP- und LoRaWAN-Fremdsensoren Sicherheit und Datenschutz Die Daten liegen in Rechenzentren in Deutschland und werden mit AES-256 verschlüsselt. B.A.T. arbeitet nach DSGVO mit Auftragsverarbeitungsvertrag und GoBD; das Hosting ist laut Hersteller nach ISO 27001 zertifiziert. Rohdaten bleiben 90 Tage im Detail erhalten, danach verdichtet. Tarife TarifNutzerPreis netto Starter1 Nutzerab 19 € im Monat, jährliche Abrechnung Advancedbis 5 Nutzerab 49 € im Monat, jährliche Abrechnung Enterpriseunbegrenzt, eigene Instanz, SLA, SSO, auf Wunsch On-Premiseauf Anfrage Einrichtung des Kontos, Inbetriebnahme, eine Anwenderschulung von rund 90 Minuten und Support aus Deutschland sind laut Hersteller ohne Aufpreis enthalten. Im System Hardware: Messwerte liefern die LoRaWAN-Sensoren LX-100 und das Gateway GW-8. Dokumentation: Die KlebeDoku übernimmt die Umgebungsdaten aus der BAT Cloud automatisch in jedes Klebeprotokoll. Unterwegs: Einzelne Sensoren lesen Sie mit der App LoRaWAN-Dashboard ab. Demo buchen Über die Schaltfläche „Demo buchen“ vereinbaren Sie eine Online-Vorführung. Paul Wieber zeigt Ihnen die BAT Cloud mit echten Sensordaten und klärt, welcher Tarif zu Ihren Standorten passt. Fragen vorab gern an paul.wieber@kleberkompass.de.

• Werker-App für Tablet, Smartphone und Arbeitsplatz, auch offline nutzbar
• Charge und Haltbarkeit per Scan, abgelaufenes Material gesperrt bis zur PIN-Freigabe
• Umgebungsdaten aus der BAT Cloud automatisch im Protokoll, Abschluss als PDF

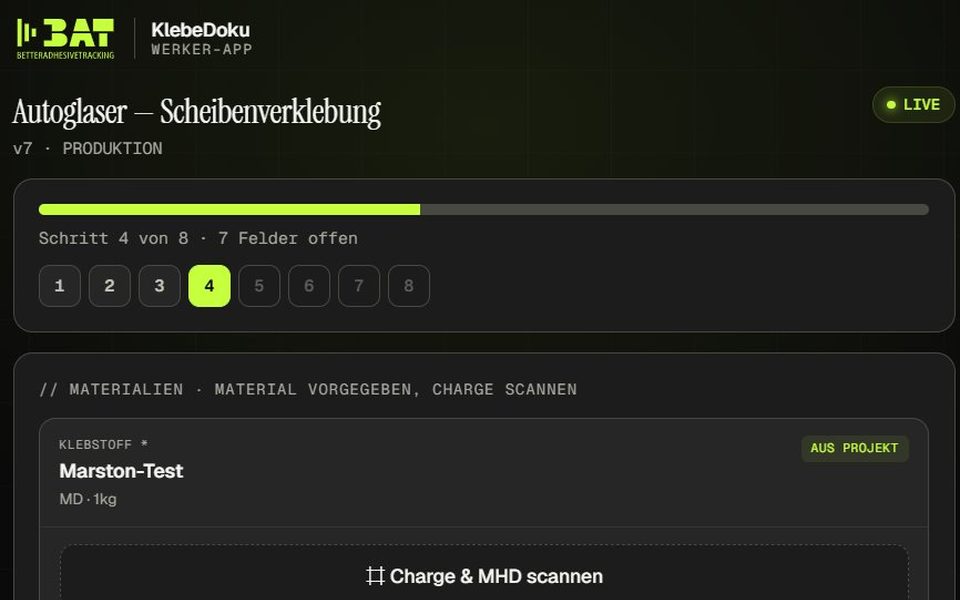

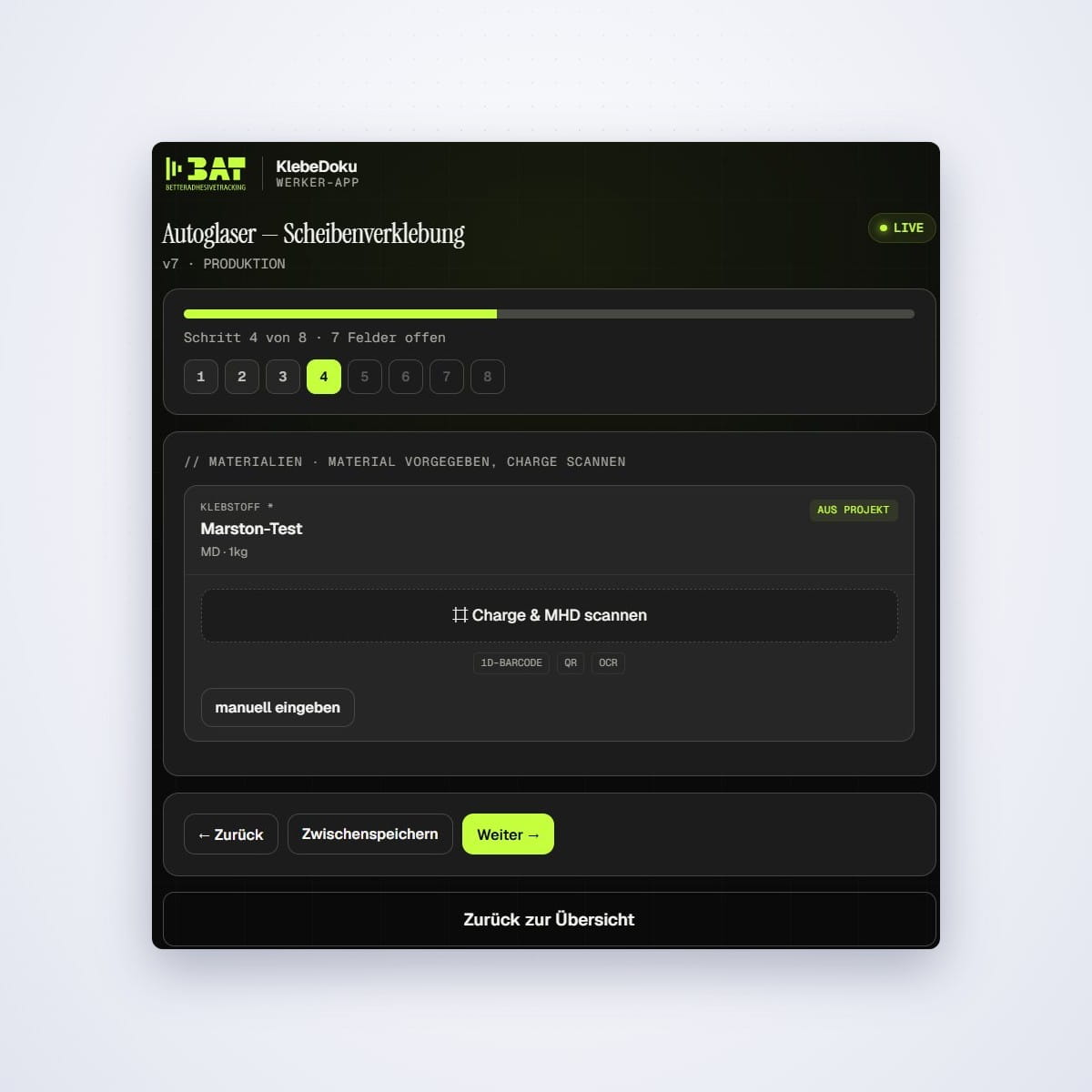

Die KlebeDoku von B.A.T. beantwortet die Frage, die im Audit oder bei einer Reklamation zählt: Wer hat wann welchen Klebstoff aus welcher Charge unter welchen Bedingungen verarbeitet? Die App läuft im Browser auf Tablet, Smartphone oder am festen Arbeitsplatz und funktioniert auch ohne Netz. Werker dokumentieren eine Verklebung laut Hersteller in 3 bis 5 Minuten, statt Zettel auszufüllen. So läuft eine Verklebung Schichtbeginn: Anmeldung per RFID-Badge oder PIN, Übergabe von der vorigen Schicht. Charge starten: Klebstoff per QR- oder Barcode scannen. Charge und Haltbarkeitsdatum werden übernommen, der Freigabestatus geprüft und der Auftrag zugeordnet. Abgelaufenes Material ist gesperrt, bis jemand es per PIN freigibt. Verklebung: Temperatur und Luftfeuchte kommen automatisch aus der BAT Cloud ins Protokoll. Liegt ein Wert außerhalb des Grenzwerts, meldet die App es sofort. Abschluss: Foto, Notiz oder Sprachnotiz anfügen, abschließen. Das Protokoll entsteht als revisionssicheres PDF und wird laut Hersteller 10 Jahre aufbewahrt. Ihre Vorteile Lückenloser Audit-Trail: Zeitstempel, Anwender- und Geräte-ID, jeder Eintrag mit SHA-256 in einer Hash-Kette gesichert Freigaben im Vier-Augen-Prinzip: Werker, Gruppenleitung und Klebaufsichtsperson Normbezug: ausgelegt für DIN 2304 (Sicherheitsklassen S1 bis S4); DIN 6701 für Schienenfahrzeuge und EN 9100 für die Luftfahrt im Enterprise-Tarif; Unterstützung für FDA 21 CFR Part 11 und MDR Passt in Ihre Umgebung: iOS ab 15, Android ab 10, Browser, Handhelds von Zebra und Honeywell; REST-API und CSV-Import für Stammdaten Weniger Lücken: laut Hersteller 99,8 % weniger fehlende Dokumentationseinträge Die KlebeDoku liefert die Nachweise. Ob Ihr Klebprozess die Norm fachlich erfüllt, beurteilt weiterhin Ihr Klebfachingenieur. Tarife TarifUmfangPreis netto Starter1 Nutzer, Schulung und Inbetriebnahme inklusiveab 29 € im Monat, jährliche Abrechnung Advancedbis 5 Nutzer, mit BAT Cloud verzahnt99 € im Monat, jährliche Abrechnung Enterpriseunbegrenzt, DIN 6701, EN 9100, On-Premise, eigenes Brandingauf Anfrage Im System Umgebungsdaten: kommen aus der BAT Cloud, gemessen von den LoRaWAN-Sensoren am Klebplatz. Normen: Was DIN 2304, DIN 6701 und EN 9100 verlangen, lesen Sie unter Normen & Audit. Demo buchen Über die Schaltfläche „Demo buchen“ vereinbaren Sie eine Online-Vorführung mit Paul Wieber. Er zeigt Ihnen den Ablauf einer Verklebung und das fertige Protokoll. Fragen vorab gern an paul.wieber@kleberkompass.de.
