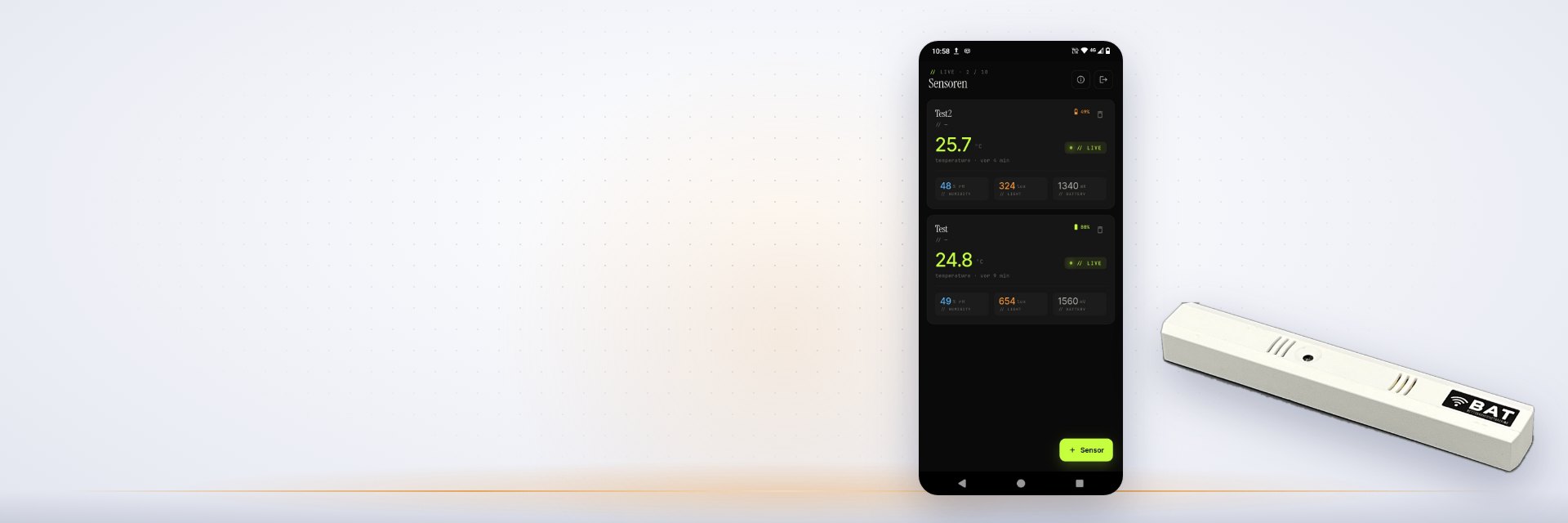

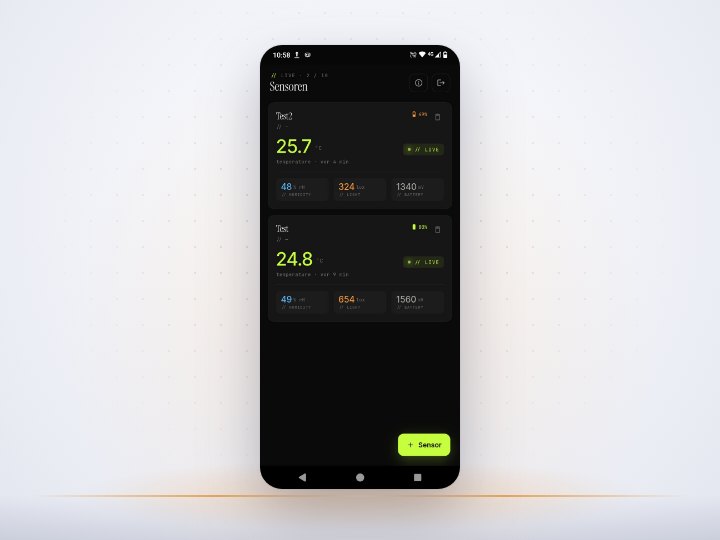

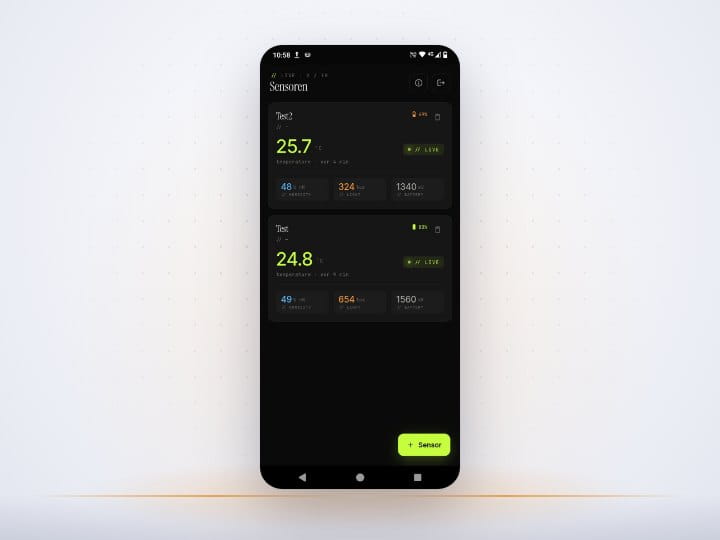

LoRaWAN-Dashboard: Sensorwerte auf dem Smartphone

• Sieben Modelle für Zustand, Temperatur, Luftfeuchte, Helligkeit und Bewegung, gleiches Gehäuse
• Temperatur ±0,4 K, Luftfeuchte ±2 % rF, Messintervall frei einstellbar (Standard 1 min)
• LoRaWAN EU868 mit AES-128, eine Batterie (1× AAA) hält laut Hersteller ca. 5 Jahre

Die LoRaWAN-Sensoren der LX-100-Serie von B.A.T. messen das Klima dort, wo Sie Klebstoff lagern und verarbeiten: Temperatur, Luftfeuchte, Helligkeit, Bewegung und den Zustand von Türen oder Schränken. Alle sieben Modelle stecken im gleichen schmalen Gehäuse und funken über LoRaWAN an das Gateway GW-8. Von dort gehen die Werte in die BAT Cloud, in die KlebeDoku und in die App LoRaWAN-Dashboard. So sehen Sie jederzeit, ob die Bedingungen am Klebplatz im Rahmen des Datenblatts liegen, und können es im Audit belegen. Wählen Sie das Modell nach den Messgrößen, die Sie brauchen. Preis auf Anfrage. Die sieben Modelle ModellMessgrößen LX-100Zustand (2 Reed-Kontakte, z. B. Tür oder Schrank offen/zu) LX-110Zustand, Temperatur, relative Luftfeuchte LX-120Temperatur, relative Luftfeuchte LX-130Helligkeit, Temperatur, relative Luftfeuchte LX-140Bewegung (PIR), Temperatur, relative Luftfeuchte LX-150Bewegung, Helligkeit, Temperatur, relative Luftfeuchte LX-160alle Messgrößen Ihre Vorteile Genau: Temperatur ±0,4 K typisch bei 21 °C, Luftfeuchte ±2 % im Bereich 30–70 % rF, Helligkeit 0–65.535 Lux ±5 % Einstellbar: Messintervall frei konfigurierbar, Standard 1 Minute; Einstellungen per Micro-USB oder Funk Lange Laufzeit: eine austauschbare Lithium-Batterie 1× AAA, laut Hersteller ca. 5 Jahre Sicher übertragen: LoRaWAN 1.0.4 Class A im Band EU868, verschlüsselt mit AES-128 Schnell montiert: mit Klebefolie oder Schrauben Ø 3 mm Technische Daten FunkLoRaWAN 1.0.4 Class A, OTAA und ADR, EU868 (863–870 MHz) Sendeleistung / Empfindlichkeitmax. +14 dBm / −137 dBm BewegungsmelderErfassung Ø 5 m bei 2,5 m Montagehöhe Stromversorgung1× AAA Lithium 1,5 V, austauschbar Abmessungen142 × 20,6 × 14,6 mm GehäusePC V0, reinweiß oder anthrazit SchutzartIP20, für Innenräume Einsatzbedingungen−20 bis +60 °C, bis 85 % rF KonformitätCE, RED 2014/53/EU, RoHS LieferumfangSensor mit Konfigurationsprofil, Klebefolie, 24 Monate Garantie; Batterie separat, auf Wunsch eingelegt Im System Gateway: Die Sensoren funken an das LoRaWAN-Gateway GW-8. Ein Gateway versorgt in der Regel eine ganze Halle. Software: Auswerten, alarmieren und berichten mit der BAT Cloud, dokumentieren mit der KlebeDoku, unterwegs ablesen mit dem LoRaWAN-Dashboard. Angebot anfragen oder erst testen Ein Angebot für Ihre Sensoren fordern Sie direkt hier an. Einrichtung, Inbetriebnahme und eine kurze Schulung sind laut Hersteller ohne Aufpreis enthalten. Möchten Sie das Zusammenspiel von Sensor, Gateway und Software vorher sehen, buchen Sie eine Demo oder schreiben Sie uns an paul.wieber@kleberkompass.de. Paul Wieber berät Sie persönlich.

• Eine Antenne für die ganze Halle: Reichweite mehrere hundert Meter, im Freien laut Hersteller bis 10 km
• 8 Kanäle (SX1302), bis ca. 2.000 Sensoren, lokaler Puffer bis 30 Tage bei Netzausfall
• GW-8 für innen (IP30), GW-8 Pro für außen (IP67) mit LTE, Dual-SIM und Failover

Das LoRaWAN-Gateway GW-8 von B.A.T. empfängt die Messwerte Ihrer Sensoren und leitet sie verschlüsselt an die BAT Cloud weiter. LoRaWAN funkt mit wenig Energie über große Entfernungen: In der Halle reicht ein Gateway mehrere hundert Meter weit, im Freien laut Hersteller bis zu 10 km. Meist genügt deshalb eine Antenne für eine ganze Halle oder ein Lager. Das GW-8 gibt es in zwei Ausführungen, Preis auf Anfrage. GW-8 oder GW-8 Pro? MerkmalGW-8 (innen)GW-8 Pro (außen) SchutzartIP30IP67 Betriebstemperatur0 bis +50 °C−30 bis +60 °C MobilfunkneinLTE CAT-4, Dual-SIM, Failover Abmessungen170 × 110 × 35 mm220 × 145 × 55 mm Gewichtca. 380 gca. 850 g MontageWand, Mast, HutschieneWand, Mast Für Produktionshallen und Lager mit Netzwerkanschluss passt das GW-8. Das GW-8 Pro ist für Außenlager, Freiflächen und Standorte ohne festes Netz gedacht, dort überträgt es über Mobilfunk. Ihre Vorteile Viele Sensoren: 8 Kanäle (Semtech SX1302), bis ca. 2.000 Sensoren je Gateway Empfindlich: −139 dBm bei SF12, Antenne 3 dBi (SMA), optional 5 oder 8 dBi Kein Datenverlust: Fällt die Verbindung aus, puffert das Gateway die Werte bis zu 30 Tage Einfach angeschlossen: Gigabit-Ethernet mit PoE+ (802.3at) oder 9–48 V DC, dazu WLAN 2,4/5 GHz Sicher: VPN über OpenVPN, WireGuard oder IPsec, signierte Updates über das Netz Technische Daten (beide Ausführungen) FunkLoRaWAN 1.0.4 / 1.1, Semtech Packet Forwarder, EU868 Prozessor / SpeicherARM Cortex-A53, 4 × 1,4 GHz, 1 GB RAM, 8 GB eMMC, MicroSD bis 256 GB BetriebssystemLinux (Debian) Leistungsaufnahmetypisch 5 W, maximal 12 W KonformitätCE, RED, RoHS Im System Sensoren: Das Gateway empfängt die LoRaWAN-Sensoren der LX-100-Serie. Software: Die Werte landen in der BAT Cloud und stehen von dort der KlebeDoku und dem LoRaWAN-Dashboard zur Verfügung. Angebot anfragen oder erst testen Wählen Sie oben die Ausführung und fragen Sie ein Angebot an. Anschließen, einschalten, Sensoren per QR-Code aktivieren: Die Inbetriebnahme ist laut Hersteller in der Regel in weniger als 24 Stunden erledigt, Einrichtung und Schulung sind ohne Aufpreis dabei. Fragen zur Abdeckung Ihrer Halle beantwortet Paul Wieber unter paul.wieber@kleberkompass.de, oder Sie buchen eine Demo.
