Hochviskos-Jetting-Ventil für zähe Klebstoffe
Produktnummer: SAS20005
Preis auf Anfrage
Sie erhalten ein Angebot, abgestimmt auf Ihr Medium und Ihre Anwendung.
- Zähe Klebstoffe berührungslos dosieren, ohne Spritzer und ohne Fadenziehen
.svg?ts=1785838649)
- Bis 400 Dots/s, Punkte ab 0,2 mm, Volumen ab 2–3 nL
- Für 5.000–20.000 cP, Heizung bis 150 °C, Hub manuell fein einstellbar
- Düsen von 0,04 bis 0,40 mm, Steuergerät wird im Angebot geklärt
Kleberkompass 360° Service
Zögern Sie nicht unsere Klebeexperten zu Fragen, wir unterstützen gerne kostenlos von der ersten Idee bis zur Serie. Ihr persönlicher Klebeexperte - in jeder Projektphase.
Herstellerunabhängiger vollsortiment Klebstoff Systemlieferant - Alles aus einer Hand
Attraktive Staffelpreise und Rahmenverträge - ab kleinen Stückzahlen
Optimale Lieferzeiten und Verfügbarkeit - Europaweite Lieferung
KleberKompass 360° Service-Paket (Projektbetreuung, Musterverklebungen, Audit-Consulting uvm.)
Persönlicher Ansprechpartner (mit kostenlosem Kundenkonto)
Ersatz bei Defekt oder Sendungsverlust
Das Hochviskos-Jetting-Ventil von MBT (Modell stv/dsl/h) ist ein Piezo-Jetting-Ventil für zähe Klebstoffe. Ein einzelner Piezo-Antrieb arbeitet gegen eine stark vorgespannte Feder, der Strömungskanal ist groß ausgelegt. Laut Hersteller entsteht so eine hohe Ausstoßenergie, mit der auch hochviskose Medien sauber abreißen, ohne Spritzer und ohne Fadenziehen.
Ausgelegt ist das Ventil für 5.000 bis 20.000 cP, also für hochviskose und auch mittelviskose Klebstoffe. Es setzt bis zu 400 Dots pro Sekunde, Punkte ab 0,2 mm und Volumen ab 2–3 nL. Die Heizung reicht bis 150 °C, den Hub stellen Sie von Hand fein ein. Liegt Ihr Medium oberhalb von 20.000 cP oder soll sich der Hub selbst nachführen, ist das selbstregelnde SDL-SA mit 1 bis 200.000 cP das passende Ventil.
Gerät von MBT – Auswahl, Bemusterung und Integration durch SAS.
Ihre Vorteile
- Für zähe Medien gebaut: großer Strömungskanal und hohe Ausstoßenergie
- Sauberer Abriss: kein Spritzen, kein Fadenziehen
- Gleichmäßige Punkte: Die Punktgröße schwankt innerhalb ±1 %
- Fein abgestimmt: Hub manuell fein einstellbar
- Beheizbar: Heizung bis 150 °C
Technische Daten
| Bauart | Piezo-Jetting-Ventil, Einfach-Piezo mit stark vorgespannter Feder |
|---|---|
| Modell laut MBT | stv/dsl/h |
| Dosierfrequenz | bis 400 Dots/s |
| Kleinster Punktdurchmesser | 0,2 mm |
| Kleinstes Volumen | 2–3 nL |
| Schwankung der Punktgröße | innerhalb ±1 % |
| Viskositätsbereich | 5.000–20.000 cP |
| Heizung | bis 150 °C |
| Hubeinstellung | manuell, fein einstellbar |
| Düsendurchmesser | 0,04–0,40 mm |
| Stößeldurchmesser | 0,50 / 0,8 / 1,0 / 1,5 / 2,0 mm |
| Werkstoff Düse und Stößel | Wolframstahl, Diamant oder Keramik |
| Abmessungen | 110 × 62 × 220 mm |
| Gewicht | 0,44 kg |
| Lebensdauer der Piezokeramik | laut Hersteller über 10 Milliarden Zyklen (Herstellerangabe, keine Zusage) |
| Hersteller | MBT |
Im System

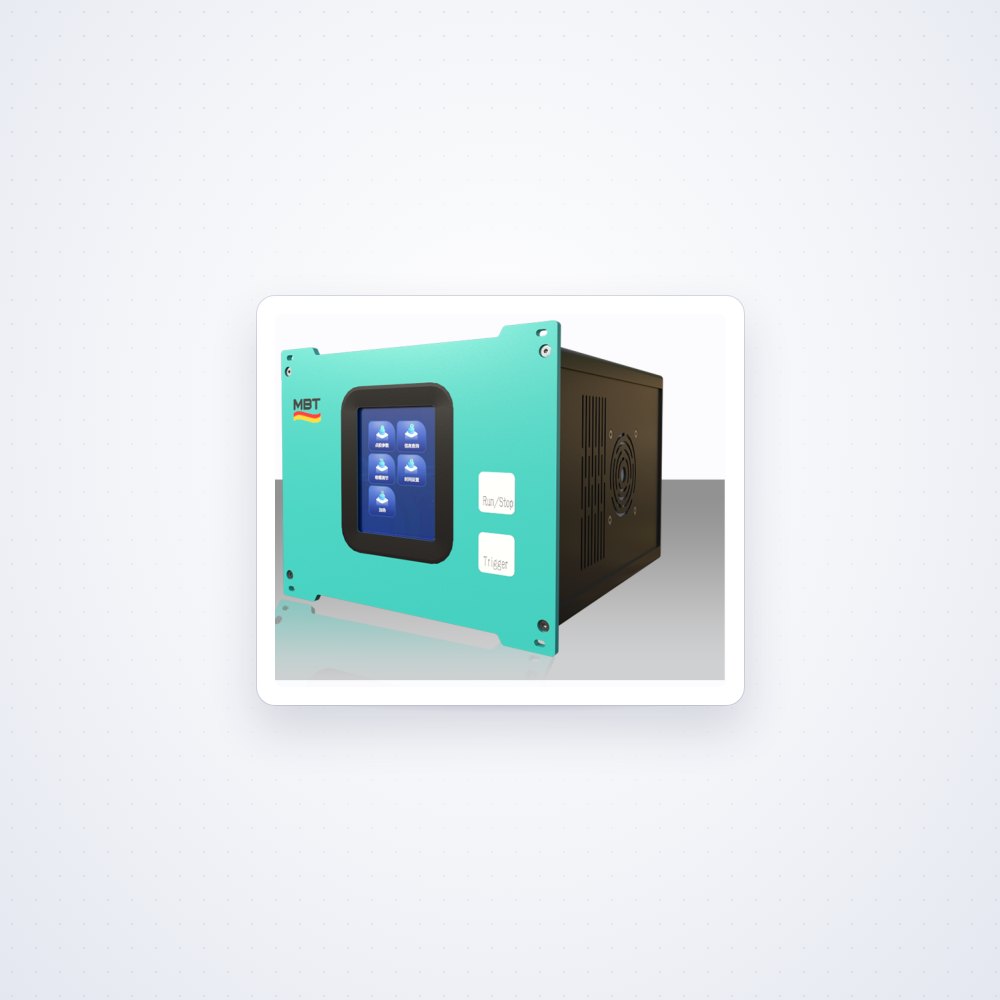

- Steuergerät: Die Broschüre des Herstellers zeigt neben dem Ventil ein Einschubgerät mit Touchscreen, nennt dafür aber weder Namen noch Daten. Das zweite Bild in der Galerie zeigt dieses Gerät. Welches Steuergerät zum Ventil gehört, wird im Angebot geklärt.
- Schnittstellen und Lieferumfang: Anschlüsse, Versorgung und Lieferumfang nennen die Unterlagen nicht. Beschreiben Sie in der Anfrage Ihre Anlage und deren Steuerung, dann stehen diese Punkte im Angebot.
- Alternativen: Für 1 bis 200.000 cP mit automatischer Hubanpassung gibt es das selbstregelnde Dual-Piezo-Ventil SDL-SA, für 10 bis 10.000 cP das kompakte NSM-VA80. Pastöse und gefüllte Medien als Raupe verarbeitet das Schneckenventil.
- Vergleich: Alle drei Piezo-Ventile nebeneinander auf der Seite Piezo-Jetting.
Typische Anwendungen
Der Hersteller nennt Elektronik-Packaging, Automotive und hochviskose Klebprozesse. Das Ventil kommt infrage, wenn ein zäher Klebstoff berührungslos als Punkt gesetzt werden soll und die Nadel dafür zu langsam ist oder Fäden zieht. Wie Sie die Viskosität Ihres Mediums einordnen, erklärt der Ratgeber Viskosität richtig einordnen. Weitere Beispiele finden Sie unter Anwendungen.
So erhalten Sie Ihr Angebot
- Projektanfrage: Über die Schaltfläche „Projektanfrage“ oben öffnen Sie das Anfrageformular. Nennen Sie Medium mit Viskosität und Verarbeitungstemperatur, Bauteil, Auftragsbild und Anlage.
- Auswahl und Angebot: KleberKompass klärt offene Punkte mit Ihnen, bei Bedarf zusammen mit der Anwendungstechnik von SAS, und erstellt das Angebot für Ventil, Steuergerät und Integration.
- Integration auf Wunsch: SAS bindet das System in Ihre Anlage ein, mit DIN-2304-konformer Prozessdokumentation.
Medium unsicher? Dann kann SAS es vor dem Angebot im Materialtest im Labor Dreieich prüfen.
| Produkt Typ: | Jetting-Dosiergerät |
|---|---|
| Abmessungen: | 110 × 62 × 220 mm |
| Dosierfrequenz: | bis 400 Dots/s |
| Dosierkonsistenz: | ±1 % |
| Dosierverfahren: | Piezo-Jetting |
| Düsendurchmesser: | 0,04–0,40 mm |
| Gewicht: | 0,44 kg |
| Heizung: | bis 150 °C |
| Hubeinstellung: | manuell |
| Kleinster Punktdurchmesser: | 0,2 mm |
| Kleinstes Dosiervolumen: | 2–3 nL |
| Lebensdauer Piezokeramik laut Hersteller: | über 10 Milliarden Zyklen |
| Stößeldurchmesser: |
|
| Viskositätsbereich: | 5.000–20.000 cP |
| Werkstoff Düse und Stößel: |
|
| Anwendungsbereich: |
|
