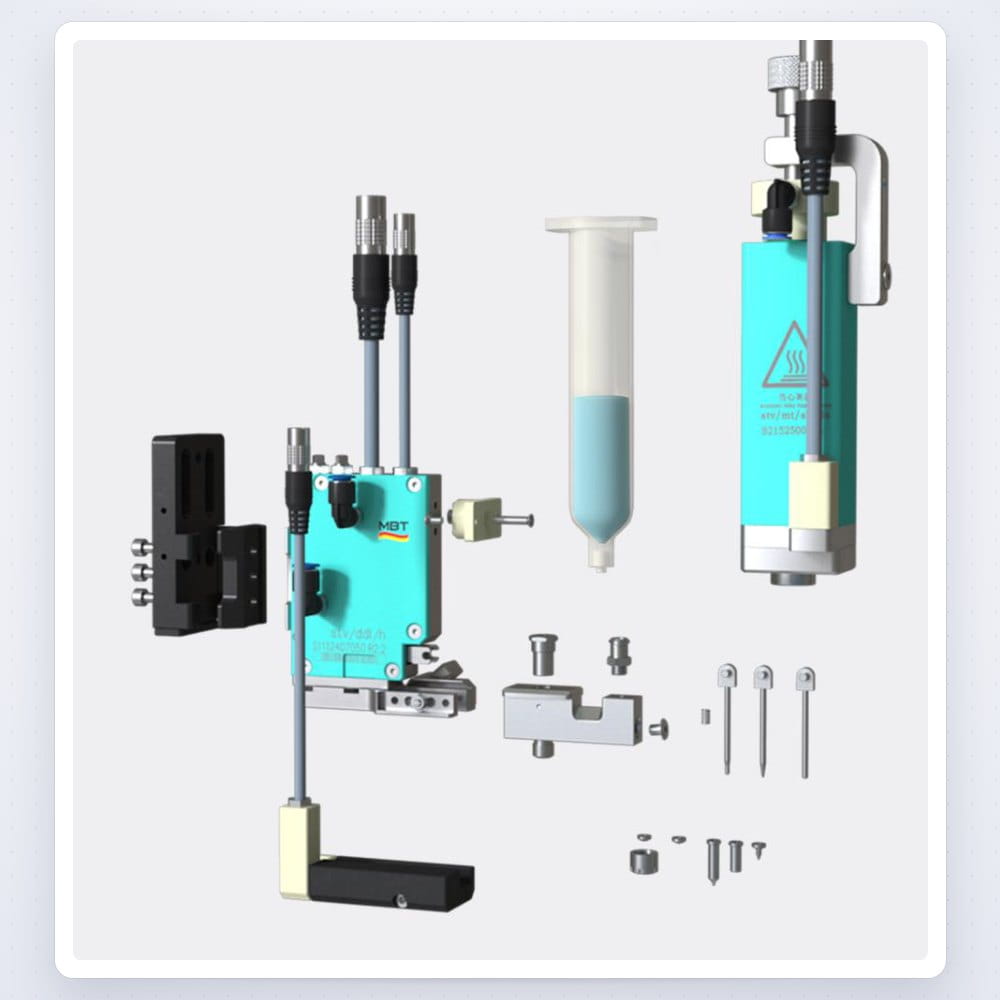

Selbstregelndes Dual-Piezo-Jetting-Ventil SDL-SA

Das SDL-SA ist ein selbstregelndes Dual-Piezo-Jetting-Ventil von MBT für anspruchsvolle Applikationen, bei denen Temperatur und Material im laufenden Betrieb schwanken. Herkömmliche Jetventile driften mit der Betriebstemperatur. Das SDL-SA führt seinen Hub dagegen automatisch nach: Es richtet ihn nach der Temperatur des Ventilkörpers, gleicht den Verschleiß des Stößels aus und hält das Dosiergewicht so laut Hersteller über Stunden konstant.

Der Dual-Piezo-Antrieb bewegt den Stößel in beide Richtungen. Eine vorgespannte Feder gibt es nicht, laut Hersteller entfällt damit der Rückprall bei hoher Frequenz. Mit 1 bis 200.000 cP verarbeitet das Ventil dünnflüssige bis pastöse Medien, bei bis zu 1000 Dots pro Sekunde, Punkten ab 0,2 mm und einem kleinsten Volumen von 1 nL. Die Heizung reicht bis 150 °C. Es ist die naheliegende Wahl, wenn Hotmelt oder gefüllte Medien dosiert werden oder wenn ein Ventil ein breites Spektrum an Medien abdecken soll.

Gerät von MBT – Auswahl, Bemusterung und Integration durch SAS.

Ihre Vorteile

• Selbstregelnder Hub: Der Hub wird laut Hersteller automatisch nach der Temperatur des Ventilkörpers nachgeführt
• Gleichmäßige Menge: Schwankung des Dosiervolumens kleiner ±1 %

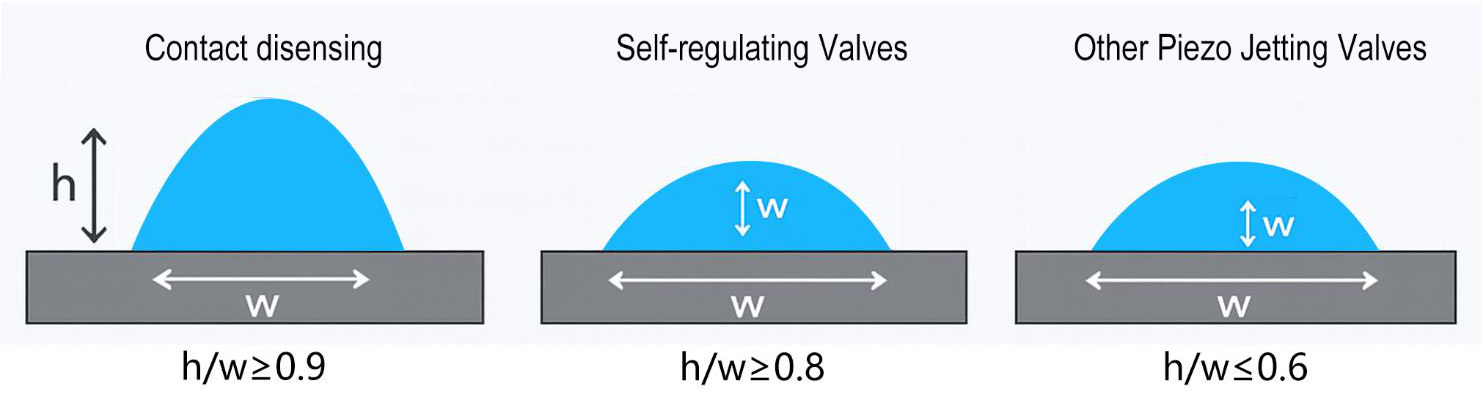

• Hohe, schmale Linien: Verhältnis von Höhe zu Breite über 70 %, kleinste Linienbreite 0,24 mm
• Sauberer Auftrag: ohne Spritzer und ohne Nachziehen, Hub einstellbar gegen Spritzer und Luftblasen
• Schnell gereinigt: außenliegender Stößel und Schnellwechsel-Ventilsitz für Reinigung und Wartung
• Ein Ventil für viele Medien: 1 bis 200.000 cP, einschließlich Hotmelt und gefüllter Medien, Heizung bis 150 °C

Technische Daten

Die Modellbezeichnung stammt aus der Broschüre von MBT; die Zuordnung zum SDL-SA beruht auf den Kennzahlen, die Bestätigung des Herstellers steht aus. Schnittstellen, Anschlüsse und Lieferumfang nennen die Unterlagen nicht, sie werden im Angebot geklärt.

Wartung und Lebensdauer

Der Stößel liegt außen und ist für die Reinigung schnell zugänglich, der Ventilsitz lässt sich über einen Schnellwechsel tauschen. Den Verschleiß des Stößels gleicht das Ventil selbst aus. Laut Hersteller arbeitet es dadurch zwei Milliarden Zyklen wartungsfrei, die Piezokeramik ist laut Hersteller auf mindestens 10 Milliarden Zyklen ausgelegt. Beides sind Herstellerangaben, keine Zusagen für Ihren Prozess.

Im System

• Controller: Das SDL-SA wird über den Jetting-Controller VCB3000 angesteuert, der Rezepturen, Trigger und Prozessparameter verwaltet.
• Alternativen: Für niedrig- bis mittelviskose Klebstoffe von 10 bis 10.000 cP gibt es das kompakte Piezo-Jetting-Ventil NSM-VA80 mit manueller Hubeinstellung, für zähe Klebstoffe von 5.000 bis 20.000 cP das Hochviskos-Jetting-Ventil.
• Vergleich: Alle drei Piezo-Ventile nebeneinander auf der Seite Piezo-Jetting.

Typische Anwendungen

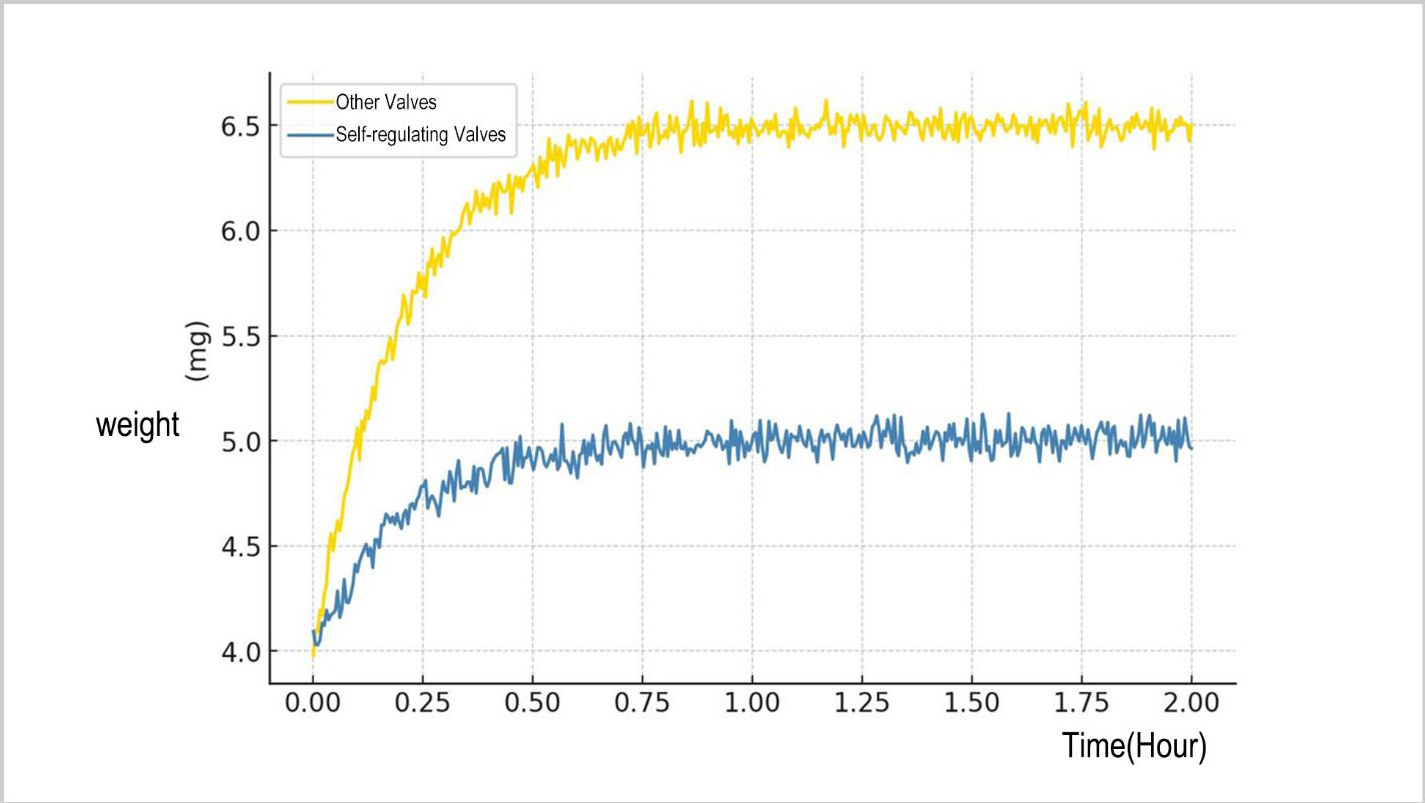

Der Hersteller nennt als Einsatzfeld anspruchsvolle Applikationen mit Temperatur- und Materialschwankungen. Dazu passen warm verarbeitete Medien wie Hotmelt im Smartphone-Rahmen und gefüllte Medien wie Silberleitkleber auf dem Halbleiter. Wie Temperaturdrift und Dosiergewicht zusammenhängen, erklärt der Ratgeber Selbstregelndes Jetventil. Wie Sie den Wert aus Ihrem Datenblatt in das Materialfenster einordnen, zeigt der Ratgeber Viskosität richtig einordnen.

So erhalten Sie Ihr Angebot

1. Projektanfrage: Über die Schaltfläche „Projektanfrage“ oben öffnen Sie das Anfrageformular. Nennen Sie Medium, Verarbeitungstemperatur, Bauteil, Auftragsbild und Anlage.
2. Auswahl und Angebot: KleberKompass klärt offene Punkte mit Ihnen, bei Bedarf zusammen mit der Anwendungstechnik von SAS, und erstellt das Angebot für Ventil, Controller und Integration.
3. Integration auf Wunsch: SAS bindet das System in Ihre Anlage ein, mit DIN-2304-konformer Prozessdokumentation.

Medium unsicher? Dann kann SAS es vor dem Angebot im Materialtest im Labor Dreieich prüfen.
