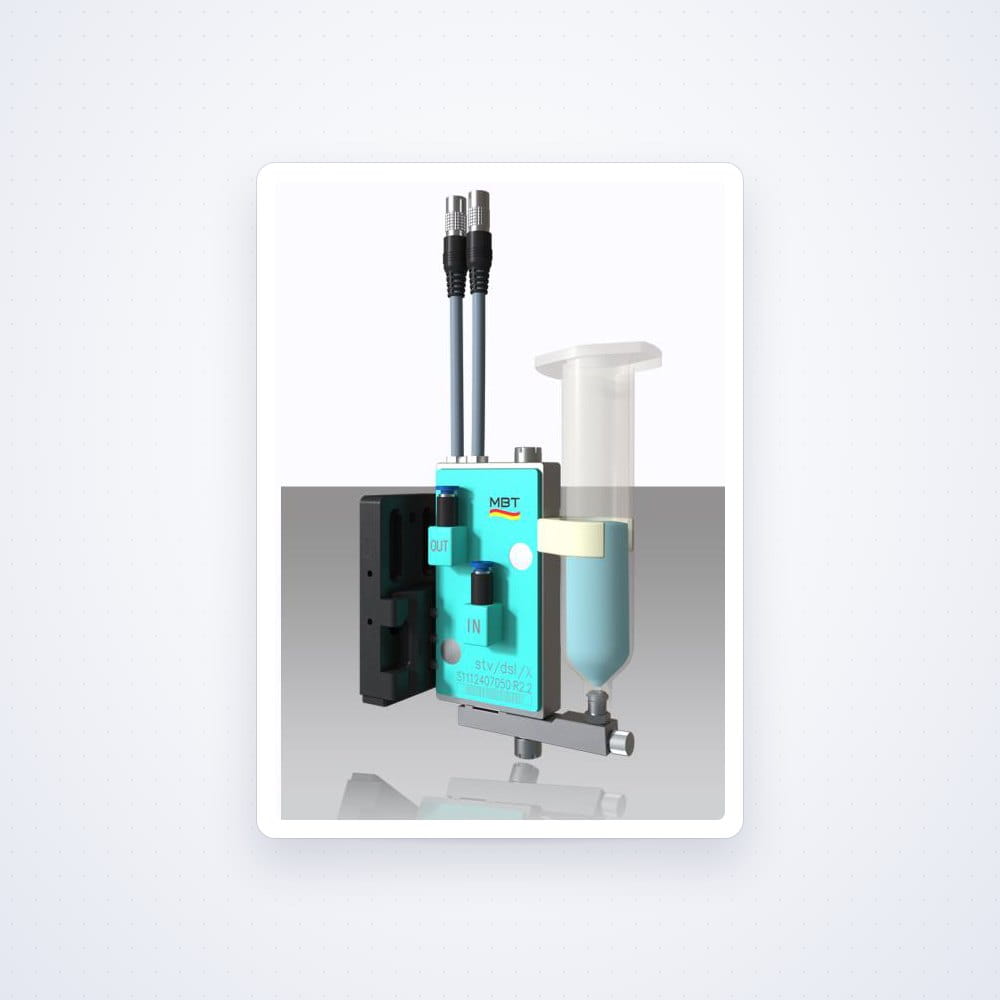

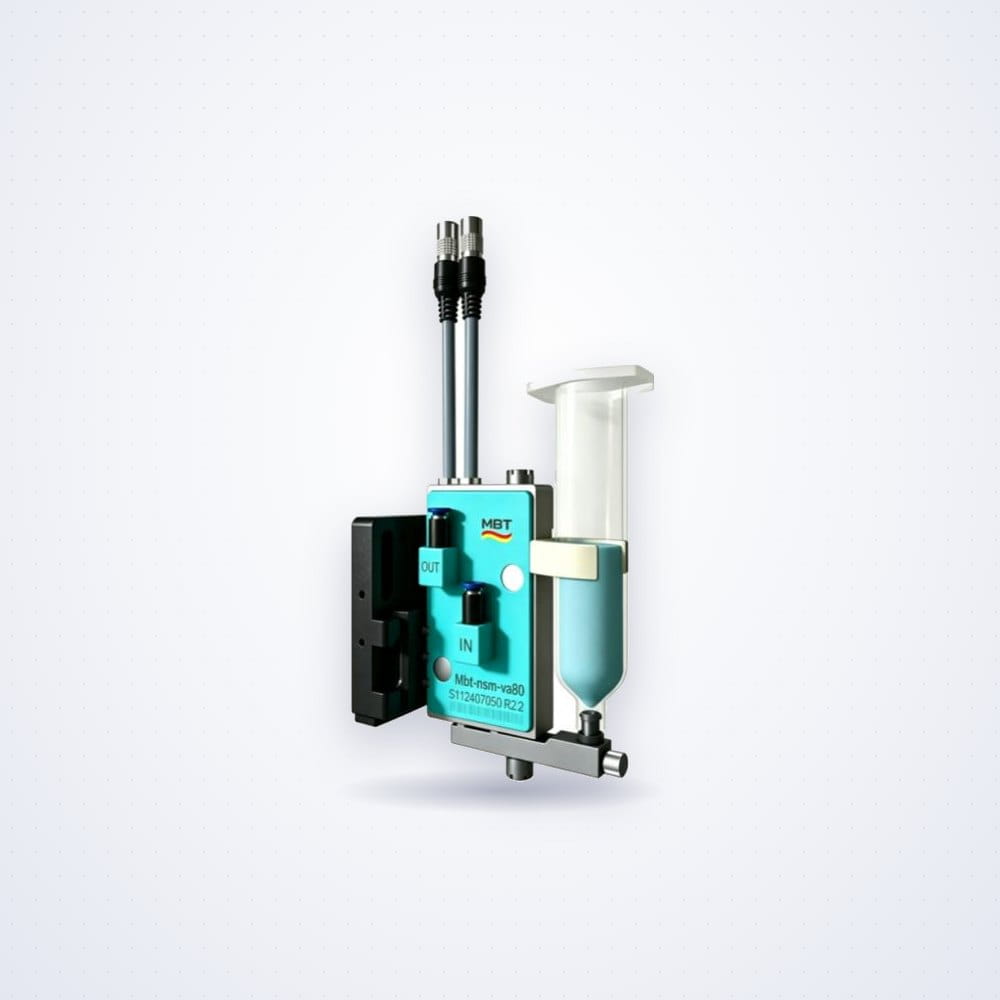

Piezo-Jetting-Ventil NSM-VA80

Name: Piezo-Jetting-Ventil NSM-VA80
Brand: MBT
SKU: NSM-VA80

Produktnummer: NSM-VA80

Dokumente

	Flyer Jetting-Systeme (SAS)	0.69 MB	PDF

Preis auf Anfrage

Sie erhalten ein Angebot, abgestimmt auf Ihr Medium und Ihre Anwendung.

Beratung anfordern Materialtest anfragen Controller VCB3000 ansehen

Produktnummer: NSM-VA80

Hersteller MBT

Kleberkompass 360° Service

Zögern Sie nicht unsere Klebeexperten zu Fragen, wir unterstützen gerne kostenlos von der ersten Idee bis zur Serie. Ihr persönlicher Klebeexperte - in jeder Projektphase.

Experten Beratung

Herstellerunabhängiger vollsortiment Klebstoff Systemlieferant - Alles aus einer Hand

Attraktive Staffelpreise und Rahmenverträge - ab kleinen Stückzahlen

Optimale Lieferzeiten und Verfügbarkeit - Europaweite Lieferung

KleberKompass 360° Service-Paket (Projektbetreuung, Musterverklebungen, Audit-Consulting uvm.)

Persönlicher Ansprechpartner (mit kostenlosem Kundenkonto)

Ersatz bei Defekt oder Sendungsverlust

Produktnummer: NSM-VA80

Hersteller: MBT

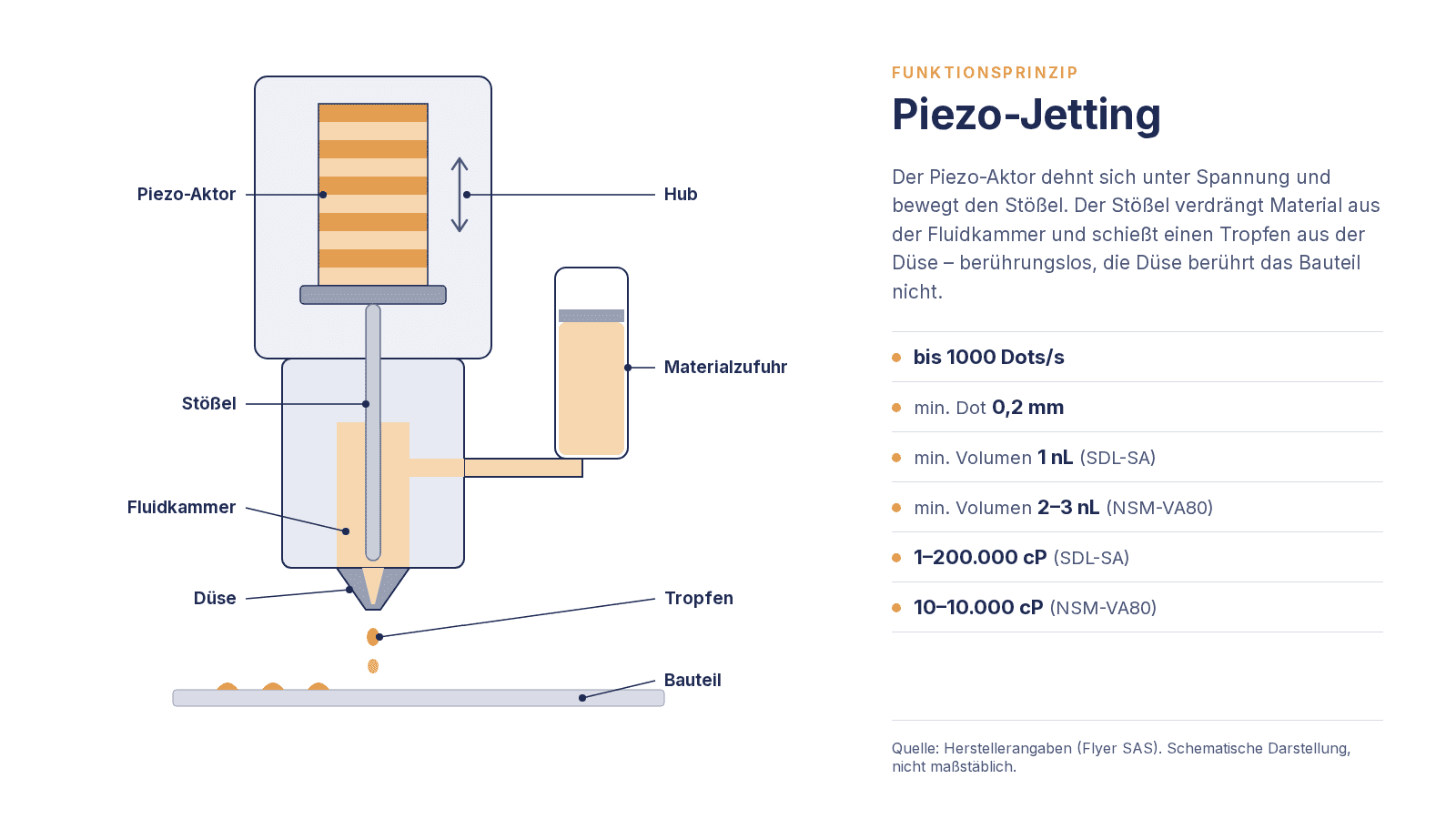

Das NSM-VA80 ist ein Piezo-Jetting-Ventil von MBT für niedrig- bis mittelviskose Klebstoffe bei hoher Frequenz und feinen Strukturen. Es setzt Punkte und Linien berührungslos: Der Stößel schießt das Medium als Tropfen aus der Düse, ohne dass die Düse das Bauteil berührt. Mit bis zu 1000 Dots pro Sekunde, Punkten ab 0,2 mm und einem kleinsten Volumen von 2–3 nL ist es auf kurze Taktzeiten in der Elektronikfertigung ausgelegt.

Das Ventil passt, wenn Ihr Klebstoff zwischen 10 und 10.000 cP liegt und viele Punkte oder feine Linien in kurzer Zeit gesetzt werden. Es arbeitet mit einem einzelnen Piezo-Antrieb und einer leichten, vorgespannten Feder, den Hub stellen Sie von Hand ein. Mit 90 × 26 × 150 mm und 0,3 kg ist es das leichteste Ventil im Programm. Soll sich der Hub automatisch anpassen, muss das Medium beheizt werden oder liegt es außerhalb dieses Bereichs, gibt es das selbstregelnde SDL-SA.

Gerät von MBT – Auswahl, Bemusterung und Integration durch SAS.

Ihre Vorteile

Kurze Taktzeiten: bis zu 1000 Dots pro Sekunde
Feine Strukturen: Punkte ab 0,2 mm, Linien ab 0,24 mm Breite, Volumen ab 2–3 nL
Gleichmäßig: Abweichung innerhalb ±1 %
Schnell abgestimmt: Hub manuell einstellbar, für die schnelle Optimierung auf Medium und Auftragsbild
Sauberer Auftrag: Dosierung ohne Spritzer und ohne Nachtropfen
Kompakt und leicht: 90 × 26 × 150 mm, 0,3 kg, mit Schnellwechsel-Ventilsitz

Technische Daten

Bauart	Piezo-Jetting-Ventil, Einfach-Piezo mit leichter, vorgespannter Feder
Modell in der MBT-Broschüre	stv/dsl/x
Dosierfrequenz	bis 1000 Dots/s
Kleinster Punktdurchmesser	0,2 mm
Kleinste Linienbreite	0,24 mm
Kleinstes Volumen	2–3 nL
Abweichung	innerhalb ±1 %
Viskositätsbereich	10–10.000 cP
Heizung	vom Hersteller nicht genannt
Hubeinstellung	manuell
Düsendurchmesser	0,04–0,40 mm
Stößeldurchmesser	0,50 / 0,8 / 1,0 / 1,5 / 2,0 mm
Werkstoff Düse und Stößel	Stahl, Diamant oder Keramik
Abmessungen	90 × 26 × 150 mm
Gewicht	0,3 kg
Lebensdauer der Piezokeramik	laut Hersteller mindestens 10 Milliarden Zyklen (Herstellerangabe, keine Zusage)
Ansteuerung	Jetting-Controller VCB3000
Hersteller	MBT

Die Modellbezeichnung stammt aus der Broschüre von MBT; die Zuordnung zum NSM-VA80 beruht auf den Kennzahlen, die Bestätigung des Herstellers steht aus. Schnittstellen, Anschlüsse und Lieferumfang nennen die Unterlagen nicht, sie werden im Angebot geklärt.

Im System

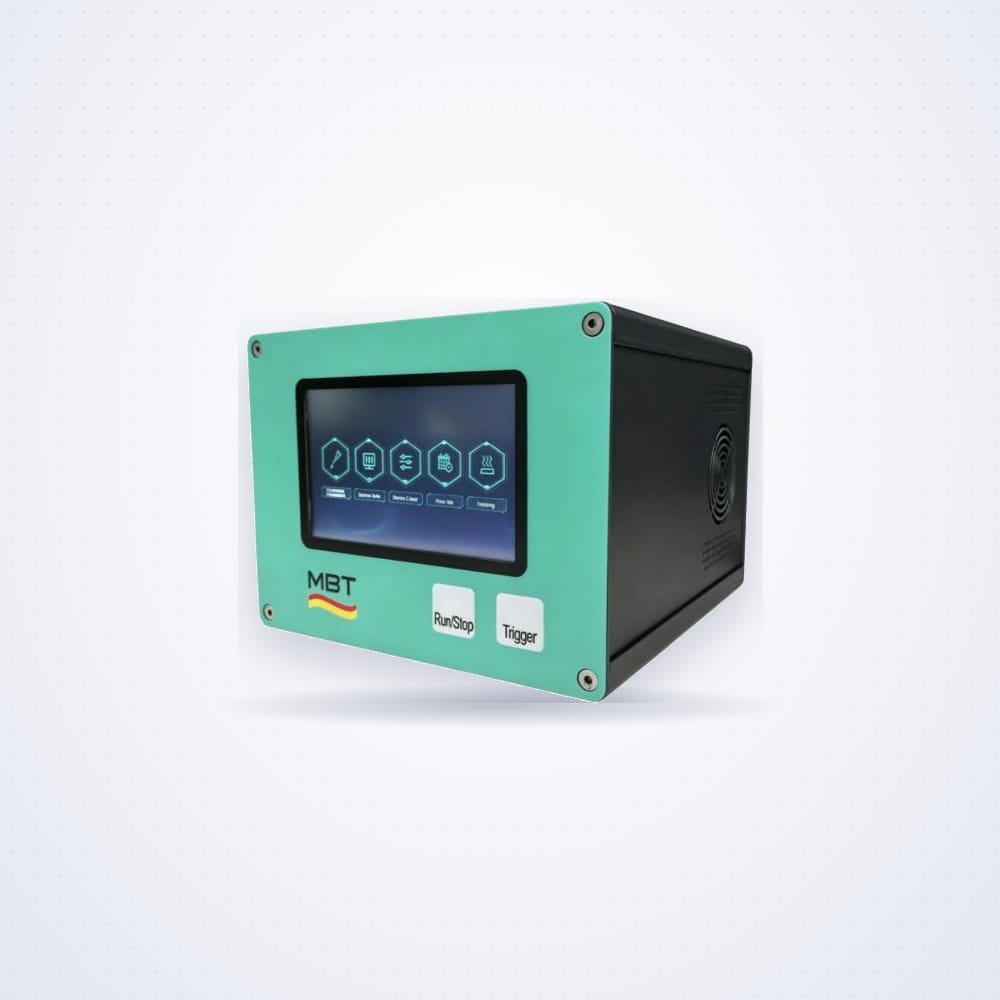

Controller: Angesteuert wird das Ventil über den Jetting-Controller VCB3000, der Rezepturen, Trigger und Prozessparameter verwaltet. Planen Sie ihn gleich mit ein.

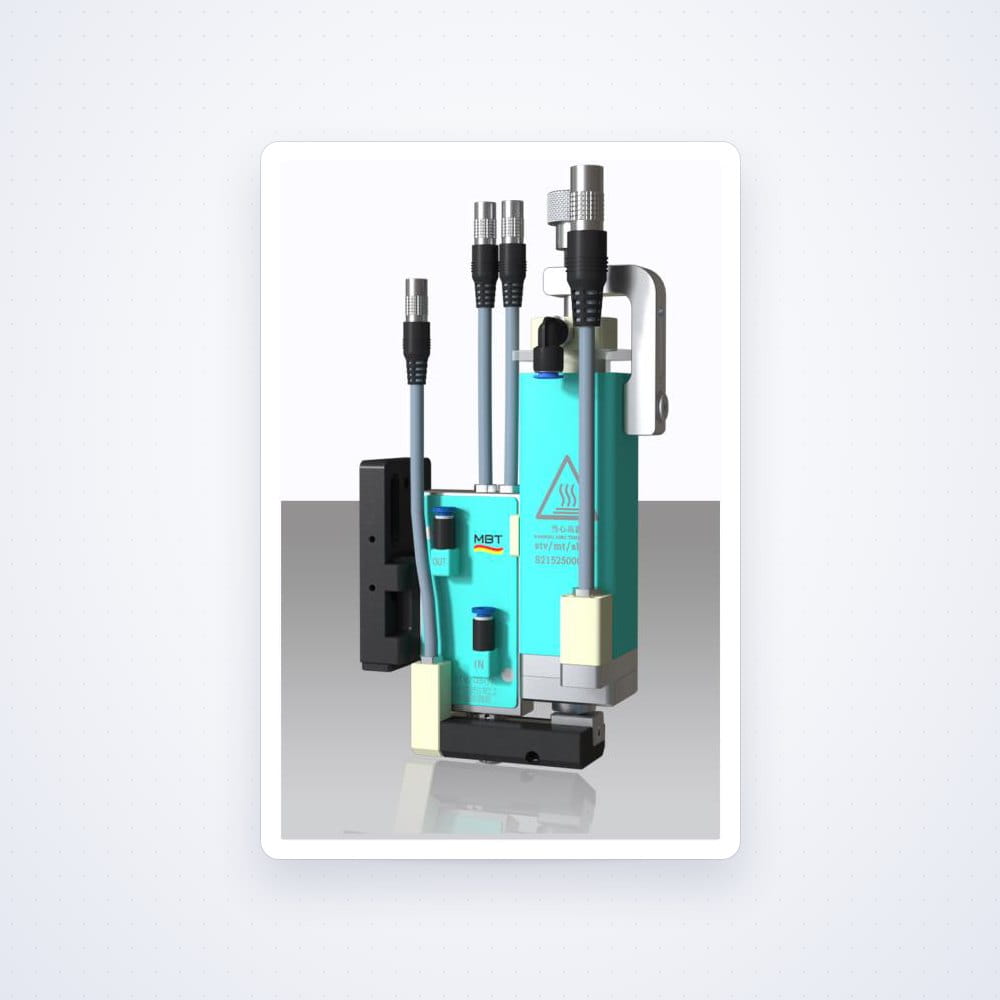

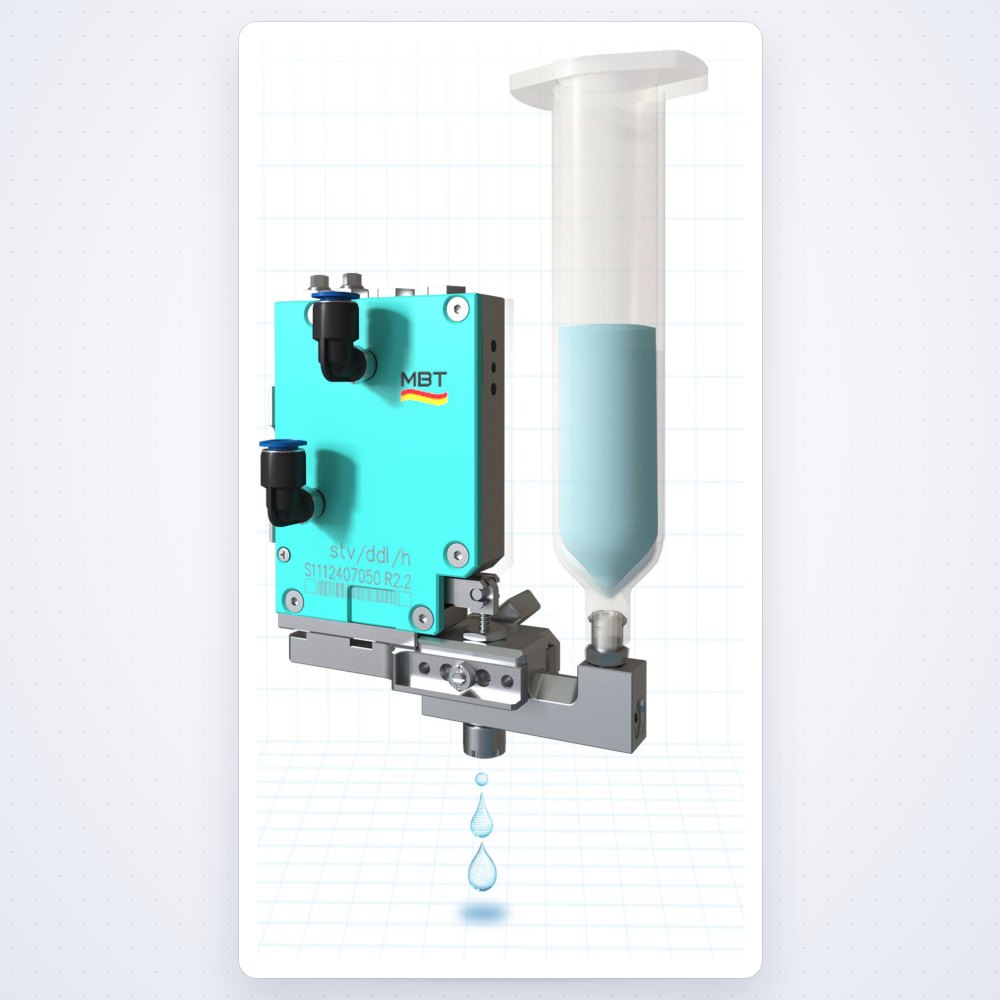

Alternativen: Für 1 bis 200.000 cP, Hotmelt und gefüllte Medien, mit automatischer Hubanpassung und Heizung bis 150 °C, gibt es das selbstregelnde Dual-Piezo-Ventil SDL-SA, für zähe Klebstoffe von 5.000 bis 20.000 cP das Hochviskos-Jetting-Ventil.
Vergleich: Alle drei Piezo-Ventile nebeneinander auf der Seite Piezo-Jetting.

Typische Anwendungen

Ein typisches Feld ist die Elektronikfertigung, etwa wenn Sie SMT-Kleber auf der Leiterplatte dosieren: viele Klebepunkte je Platine, enger Takt, bestückte Umgebung. Der Hersteller nennt als Einsatzfeld niedrig- bis mittelviskose Klebstoffe bei hoher Frequenz und feinen Strukturen. Wann sich der Umstieg von der Nadel auf ein Jetventil lohnt, zeigt der Ratgeber Jetting oder Nadeldosierung?.

So erhalten Sie Ihr Angebot

Projektanfrage: Über die Schaltfläche „Projektanfrage“ oben öffnen Sie das Anfrageformular. Nennen Sie Medium mit Viskosität, Bauteil, Auftragsbild und Anlage.
Auswahl und Angebot: KleberKompass klärt offene Punkte mit Ihnen, bei Bedarf zusammen mit der Anwendungstechnik von SAS, und erstellt das Angebot für Ventil, Controller und Integration.
Integration auf Wunsch: SAS bindet das System in Ihre Anlage ein, mit DIN-2304-konformer Prozessdokumentation.

Medium unsicher? Dann kann SAS es vor dem Angebot im Materialtest im Labor Dreieich prüfen.

Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.

Produkt Typ:	Jetting-Dosiergerät
Abmessungen:	90 × 26 × 150 mm
Ansteuerung:	Jetting-Controller VCB3000
Dosierfrequenz:	bis 1000 Dots/s
Dosierkonsistenz:	±1 %
Dosierverfahren:	Piezo-Jetting
Düsendurchmesser:	0,04–0,40 mm
Gewicht:	0,3 kg
Hubeinstellung:	manuell
Kleinster Punktdurchmesser:	0,2 mm
Kleinstes Dosiervolumen:	2–3 nL
Lebensdauer Piezokeramik laut Hersteller:	mindestens 10 Milliarden Zyklen
Linienbreite:	ab 0,24 mm
Stößeldurchmesser:	0,8 mm 0,50 mm 1,0 mm 1,5 mm 2,0 mm
Viskositätsbereich:	10–10.000 cP
Werkstoff Düse und Stößel:	Diamant Keramik Stahl
Anwendungsbereich:	Elektronik Industrie und Fertigung

	Flyer Jetting-Systeme (SAS)	0.69 MB	PDF

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Häufige Fragen

Für welche Medien eignet sich das NSM-VA80?

Das NSM-VA80 ist für niedrig- bis mittelviskose Klebstoffe im Bereich von 10 bis 10.000 cP ausgelegt. Seine Stärken liegen bei hoher Frequenz und feinen Strukturen. Eine Heizung nennt der Hersteller für dieses Ventil nicht. Für dünnflüssigere, deutlich höher viskose oder warm verarbeitete Medien gibt es das selbstregelnde SDL-SA mit 1 bis 200.000 cP und Heizung bis 150 °C. Es passt seinen Hub automatisch an, beim NSM-VA80 stellen Sie ihn manuell ein.

Wie klein sind Punkte und Volumen mit dem NSM-VA80?

Das Ventil setzt Punkte ab 0,2 mm Durchmesser und Linien ab 0,24 mm Breite, das kleinste Volumen liegt bei 2 bis 3 nL. Dabei erreicht es bis zu 1000 Dots pro Sekunde, die Abweichung liegt laut Hersteller innerhalb ±1 %. Wie fein das Auftragsbild mit Ihrem Medium tatsächlich wird, hängt vom Klebstoff ab. Nennen Sie in der Anfrage Medium und gewünschte Punktgröße.

Brauche ich zum NSM-VA80 den Controller VCB3000?

In aller Regel ja: Laut Hersteller ist der Jetting-Controller VCB3000 das Steuergerät für NSM-VA80 und SDL-SA; ob es Alternativen gibt, nennen die Unterlagen nicht. Er verwaltet Rezepturen, Trigger und Prozessparameter an einem Ort und koppelt Ventil, Materialverhalten und Taktung. Den Hub des NSM-VA80 stellen Sie manuell ein und passen ihn so an Medium und Auftragsbild an.

Lässt sich das NSM-VA80 in eine bestehende Anlage integrieren?

Die Integration übernimmt SAS auf Anfrage: Automatisierungskonzept mit Roboter- oder Achsintegration und eine DIN-2304-konforme Prozessdokumentation. Das NSM-VA80 selbst ist kompakt und leicht: 90 × 26 × 150 mm bei 0,3 kg. Anschlüsse und Schnittstellen nennen die Herstellerunterlagen nicht; ob das Ventil zu Ihrer Anlage passt, klärt SAS mit Ihnen im Angebot. Beschreiben Sie Ihre Anlage deshalb schon in der Anfrage.

NSM-VA80 oder SDL-SA: Welches Ventil ist das richtige für mich?

Das NSM-VA80 ist die kompakte Wahl für niedrig- bis mittelviskose Klebstoffe von 10 bis 10.000 cP, mit manuell einstellbarem Hub und einem kleinsten Volumen von 2–3 nL. Das SDL-SA regelt seinen Hub selbst nach, dosiert ab 1 nL und deckt 1 bis 200.000 cP ab, einschließlich Hotmelt und gefüllter Medien. Beide erreichen 1000 Dots pro Sekunde und Punkte ab 0,2 mm.

Was gehört zum Lieferumfang des NSM-VA80?

Einen festen Lieferumfang nennen die Herstellerunterlagen nicht. Zu einem Jetting-System gehören laut Hersteller vier Teile: Material, Controller, Ventil und Roboter oder Achse. Was Sie davon brauchen, hängt von Ihrer Anlage ab. Deshalb führt das Angebot genau auf, was enthalten ist, etwa Ventil, Controller VCB3000 und Integration. Nennen Sie in der Anfrage, was bei Ihnen schon vorhanden ist.

Wie bekomme ich ein Angebot für das NSM-VA80?

Über die Schaltfläche „Projektanfrage“ auf dieser Seite öffnen Sie das Anfrageformular, das NSM-VA80 ist dort schon eingetragen. Beschreiben Sie kurz Medium mit Viskosität, Bauteil, Auftragsbild und Anlage. KleberKompass klärt offene Punkte mit Ihnen, bei Bedarf zusammen mit der Anwendungstechnik von SAS, und erstellt das Angebot für Ventil, Controller und Integration. Einen Preis nennt der Shop nicht, weil das System auf Ihre Anwendung abgestimmt wird.

Wie groß und schwer ist das NSM-VA80, und welche Düsen gibt es?

Das NSM-VA80 misst 90 × 26 × 150 mm und wiegt 0,3 kg. Der Hersteller nennt Düsendurchmesser von 0,04 bis 0,40 mm und Stößeldurchmesser von 0,50, 0,8, 1,0, 1,5 und 2,0 mm, jeweils aus Stahl, Diamant oder Keramik. Der Ventilsitz lässt sich über einen Schnellwechsel tauschen. Die Piezokeramik ist laut Hersteller auf mindestens 10 Milliarden Zyklen ausgelegt; das ist eine Herstellerangabe, keine Zusage.
