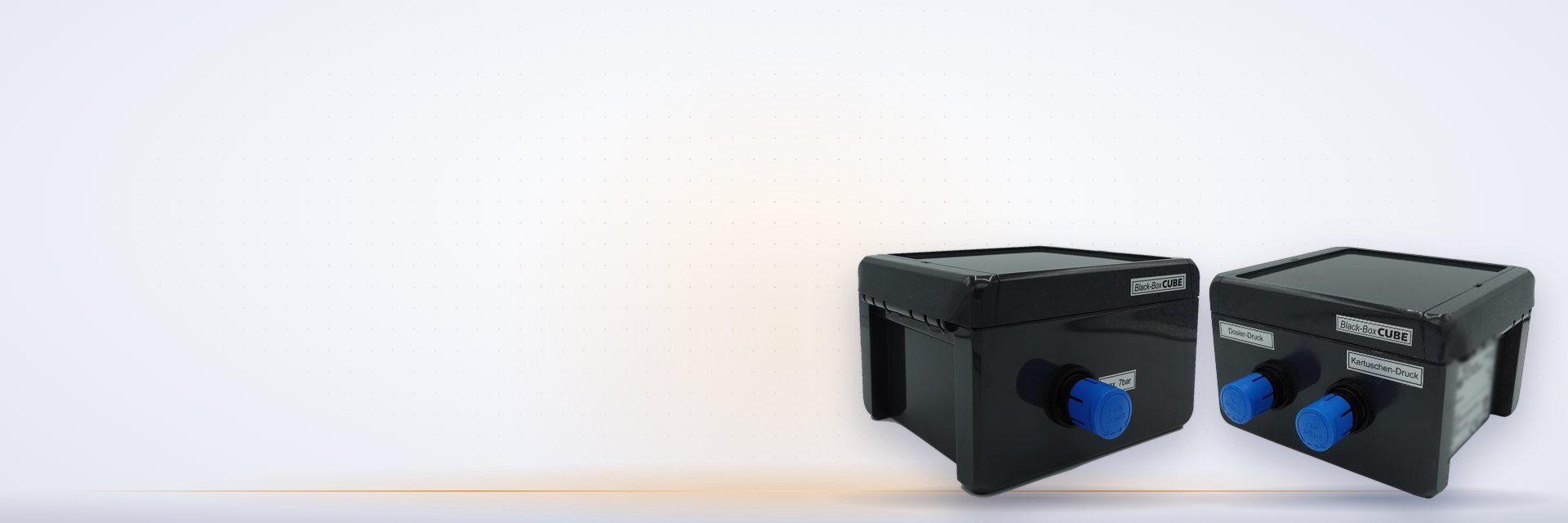

Dosiereinheiten Black-Box CUBE und CUBE Dual für Roboter

• Pneumatisches Dosiergerät für Roboter: Raupenauftrag aus Kartusche oder Folienbeutel
• Integrierter Rückzug per Vakuum (Saugleistung 25 l/min) verhindert Nachtropfen
• Eingangsdruck 1,5–7 bar, minimale Schaltzeit 16 ms, Versorgung 24 V / 4,8 W vom Roboter

Die Black-Box CUBE ist ein pneumatisches Dosiergerät für Roboter. Sie steuert pneumatische Dosiervorgänge, zum Beispiel das Austragen von Klebstoff aus Kartuschen, und zieht das Material nach dem Dosieren per Unterdruck zurück. Richtpreis 550 € netto zzgl. MwSt., Ihr Angebot erhalten Sie über Paul Wieber. Einsatz und Prinzip Die Robotersteuerung schaltet die Black-Box CUBE über zwei 24-V-Signale: eines für das Dosieren, eines für den Rückzug. Beim Dosieren gibt das Gerät den eingestellten Druck auf Kartusche oder Folienbeutel. Danach erzeugt die integrierte Rückzugsfunktion einen Unterdruck, zieht den Klebstoff zurück und verhindert so das Nachtropfen. Druck- und Saugfunktion laufen über einen kombinierten Ausgang. Die Saugfunktion können Sie auch zum Absaugen und zum Betrieb von Vakuum- und Saugwerkzeugen nutzen. Wichtig: Die Black-Box CUBE ist nur für den Betrieb mit einem Roboter vorgesehen. Sie hat keine eigene Stromversorgung, eine manuelle Nutzung ist deshalb nicht möglich. Technische Daten Spannungsversorgungkeine eigene, direkter Anschluss an den Roboter (24 V, 4,8 W) Eingangsdruck1,5–7 bar Druckeinstellbereich1,5–7 bar Minimale Schaltzeit16 ms Saugleistung25 l/min Abmaße (H × B × L)90 × 150 × 170 mm Gewicht0,5–1 kg, je nach Ausführung Verbindungsschläuche6 mm Einsatztemperatur5–50 °C ModusAutomatik KonformitätCE Anschluss am Roboter Das Steuerungskabel ist dreiadrig belegt: Ader 1, Grüngelb: 0 V Ader 2, Blau: 24 V Dosieren Ader 3, Braun: 24 V Rückzug Die Druckluft schließen Sie über Schläuche mit 6 mm an, den Druck stellen Sie zwischen 1,5 und 7 bar ein. Die Steuerspannung beträgt 24 V DC, das Gehäuse ist robust und CE-konform. Anwendungen Raupenauftrag aus Folienbeutel oder Kartusche Dosieren mit Rückzug, ohne Nachtropfen Betrieb von Vakuum- und Saugwerkzeugen Automatisierte Dosierzellen mit Cobot, zum Beispiel die Cobotstation SAS-DBKL01 Brauchen Sie zwei getrennt regelbare Druckausgänge, etwa für ein Ventil und die Kartusche, ist die Black-Box CUBE Dual die passende Wahl. Einen Vergleich beider Geräte finden Sie unter Dosiereinheiten. Angebot und Materialtest Der Richtpreis für die Black-Box CUBE liegt bei 550 € netto zzgl. MwSt. Ihr Angebot fordern Sie direkt auf dieser Seite an oder per Mail an paul.wieber@kleberkompass.de; Paul Wieber berät Sie zur Integration in Ihre Roboteranwendung. Ob sich Ihr Klebstoff mit Druck und Rückzug sauber verarbeiten lässt, klären Sie vorab im Materialtest im Labor Dreieich (SAS30001).

• Zwei unabhängig regelbare Druckausgänge: Dosierdruck für das Ventil, konstanter Kartuschendruck
• Auch für Membranventile und pneumatische Greifer, zweiter Ausgang deaktivierbar
• Eingangsdruck 1,5–7 bar, minimale Schaltzeit 16 ms, Steuerung über die Robotersteuerung

Die Black-Box CUBE Dual ist eine pneumatische Dosiereinheit für Roboter mit zwei unabhängig regelbaren Druckluftausgängen. Richtpreis 650 € netto zzgl. MwSt., Ihr Angebot erhalten Sie über Paul Wieber. Zwei Ausgänge, zwei Aufgaben Ausgang 1 liefert den Dosierdruck für das Ventil, Ausgang 2 einen konstanten Kartuschendruck. Beide Drücke regeln Sie getrennt voneinander. Die zwei Ausgänge eignen sich auch für Ventile mit zwei Luftanschlüssen, zum Beispiel Membranventile, und für pneumatische Greifer, die über die Ausgänge geöffnet und geschlossen werden. Brauchen Sie nur einen Druck, deaktivieren Sie den zweiten Ausgang oder drehen ihn aus. Die CUBE Dual lässt sich also auch mit einem einzigen Ausgang betreiben. Steuerung und Betrieb Gesteuert wird die CUBE Dual über die Robotersteuerung mit einem analogen Steuersignal. Die Druckregelung arbeitet präzise und reproduzierbar, das Gerät ist robust, wartungsarm und CE-konform. Wichtig: Wie die Black-Box CUBE ist auch die CUBE Dual nur für den Betrieb mit einem Roboter vorgesehen. Sie hat keine eigene Stromversorgung und wird direkt vom Roboter versorgt. Technische Daten Druckausgänge2, unabhängig regelbar (Ausgang 2 deaktivierbar) Steuerunganaloges Steuersignal der Robotersteuerung Spannungsversorgungkeine eigene, direkter Anschluss an den Roboter (24 V, 4,8 W) Eingangsdruck1,5–7 bar Minimale Schaltzeit16 ms Abmaße (H × B × L)90 × 150 × 170 mm Gewicht0,5–1 kg, je nach Ausführung Verbindungsschläuche6 mm Einsatztemperatur5–50 °C ModusAutomatik KonformitätCE Anwendungen Raupenauftrag: aus Folienbeutel oder Kartusche, mit getrenntem Ventil- und Kartuschendruck Ventile mit zwei Luftanschlüssen: zum Beispiel Membranventile Pneumatische Greifer: Öffnen und Schließen über die beiden Ausgänge CUBE oder CUBE Dual? Die Black-Box CUBE hat einen kombinierten Ausgang für Druck und Saugen und zieht den Klebstoff nach dem Dosieren per Vakuum zurück. Die CUBE Dual ist die Wahl, wenn Sie zwei Drücke getrennt regeln wollen. In der Cobotstation SAS-DBKL01 wählen Sie die CUBE Dual im Konfigurator als Sonderausstattung. Beide Geräte im Vergleich finden Sie unter Dosiereinheiten. Angebot und Materialtest Der Richtpreis für die Black-Box CUBE Dual liegt bei 650 € netto zzgl. MwSt. Ihr Angebot fordern Sie direkt auf dieser Seite an oder per Mail an paul.wieber@kleberkompass.de; Paul Wieber berät Sie zur Integration in Ihre Roboteranwendung. Wie sich Ihr Material mit Ventil und Kartuschendruck verarbeiten lässt, klären Sie vorab im Materialtest im Labor Dreieich (SAS30001).
