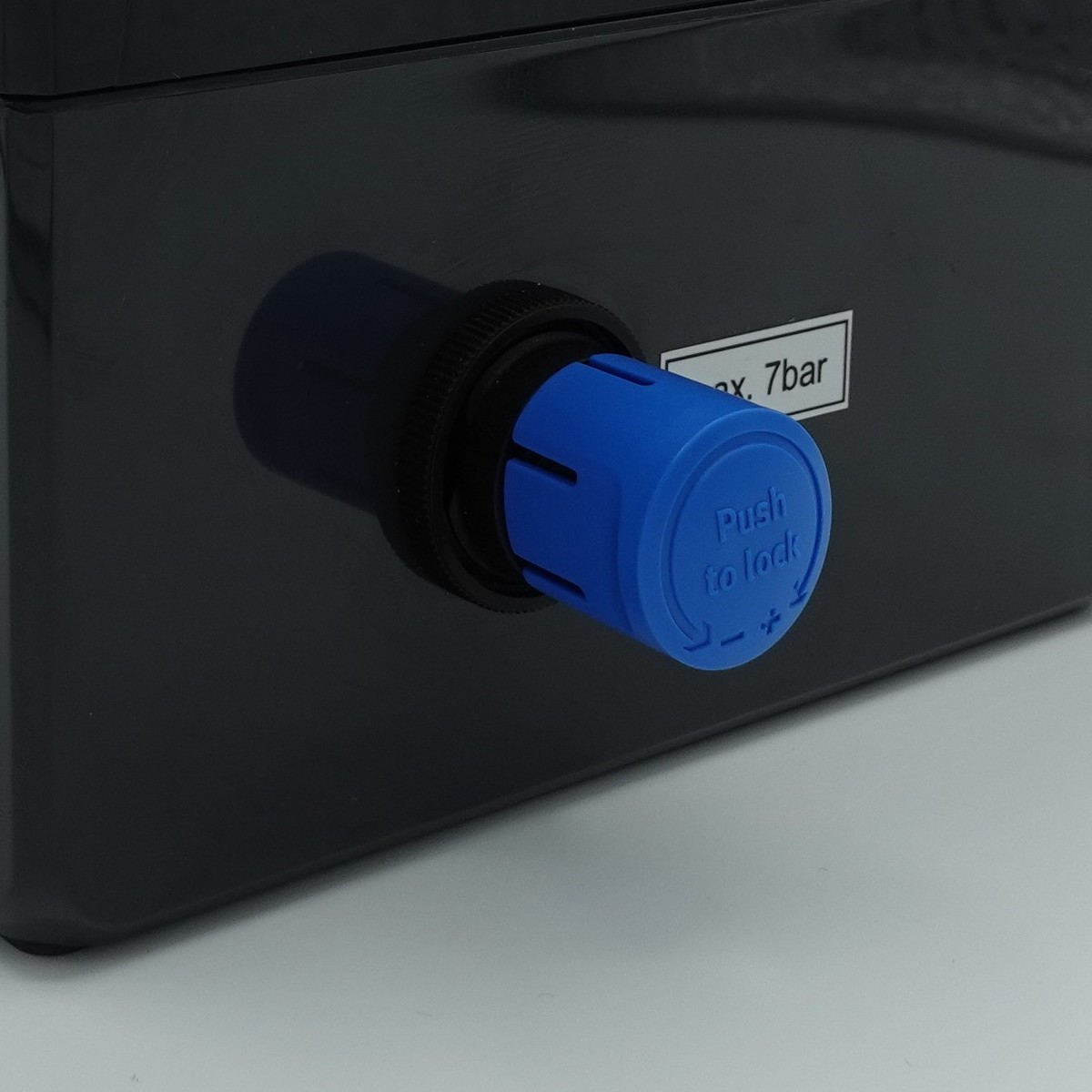

Dosiereinheit Black-Box CUBE für Roboter

Name: Dosiereinheit Black-Box CUBE für Roboter
Brand: SAS SmartAdhesiveSolutions
SKU: SAS40001

Produktnummer: SAS40001

Dokumente

	Datenblatt Dosiereinheit Black-Box CUBE (SAS)	0.21 MB	PDF

Preis auf Anfrage

Sie erhalten ein Angebot, abgestimmt auf Ihr Medium und Ihre Anwendung.

Beratung anfordern Materialtest anfragen Cobotstation SAS-DBKL01 ansehen

Produktnummer: SAS40001

Hersteller SAS SmartAdhesiveSolutions

Kleberkompass 360° Service

Zögern Sie nicht unsere Klebeexperten zu Fragen, wir unterstützen gerne kostenlos von der ersten Idee bis zur Serie. Ihr persönlicher Klebeexperte - in jeder Projektphase.

Experten Beratung

Herstellerunabhängiger vollsortiment Klebstoff Systemlieferant - Alles aus einer Hand

Attraktive Staffelpreise und Rahmenverträge - ab kleinen Stückzahlen

Optimale Lieferzeiten und Verfügbarkeit - Europaweite Lieferung

KleberKompass 360° Service-Paket (Projektbetreuung, Musterverklebungen, Audit-Consulting uvm.)

Persönlicher Ansprechpartner (mit kostenlosem Kundenkonto)

Ersatz bei Defekt oder Sendungsverlust

Produktnummer: SAS40001

Hersteller: SAS SmartAdhesiveSolutions

Die Black-Box CUBE ist ein pneumatisches Dosiergerät für Roboter. Sie steuert pneumatische Dosiervorgänge, zum Beispiel das Austragen von Klebstoff aus Kartuschen, und zieht das Material nach dem Dosieren per Unterdruck zurück. Richtpreis 550 € netto zzgl. MwSt., Ihr Angebot erhalten Sie über Paul Wieber.

Einsatz und Prinzip

Die Robotersteuerung schaltet die Black-Box CUBE über zwei 24-V-Signale: eines für das Dosieren, eines für den Rückzug. Beim Dosieren gibt das Gerät den eingestellten Druck auf Kartusche oder Folienbeutel. Danach erzeugt die integrierte Rückzugsfunktion einen Unterdruck, zieht den Klebstoff zurück und verhindert so das Nachtropfen. Druck- und Saugfunktion laufen über einen kombinierten Ausgang. Die Saugfunktion können Sie auch zum Absaugen und zum Betrieb von Vakuum- und Saugwerkzeugen nutzen.

Wichtig: Die Black-Box CUBE ist nur für den Betrieb mit einem Roboter vorgesehen. Sie hat keine eigene Stromversorgung, eine manuelle Nutzung ist deshalb nicht möglich.

Technische Daten

Spannungsversorgung	keine eigene, direkter Anschluss an den Roboter (24 V, 4,8 W)
Eingangsdruck	1,5–7 bar
Druckeinstellbereich	1,5–7 bar
Minimale Schaltzeit	16 ms
Saugleistung	25 l/min
Abmaße (H × B × L)	90 × 150 × 170 mm
Gewicht	0,5–1 kg, je nach Ausführung
Verbindungsschläuche	6 mm
Einsatztemperatur	5–50 °C
Modus	Automatik
Konformität	CE

Anschluss am Roboter

Das Steuerungskabel ist dreiadrig belegt:

Ader 1, Grüngelb: 0 V
Ader 2, Blau: 24 V Dosieren
Ader 3, Braun: 24 V Rückzug

Die Druckluft schließen Sie über Schläuche mit 6 mm an, den Druck stellen Sie zwischen 1,5 und 7 bar ein. Die Steuerspannung beträgt 24 V DC, das Gehäuse ist robust und CE-konform.

Anwendungen

Raupenauftrag aus Folienbeutel oder Kartusche
Dosieren mit Rückzug, ohne Nachtropfen
Betrieb von Vakuum- und Saugwerkzeugen
Automatisierte Dosierzellen mit Cobot, zum Beispiel die Cobotstation SAS-DBKL01

Brauchen Sie zwei getrennt regelbare Druckausgänge, etwa für ein Ventil und die Kartusche, ist die Black-Box CUBE Dual die passende Wahl. Einen Vergleich beider Geräte finden Sie unter Dosiereinheiten.

Angebot und Materialtest

Der Richtpreis für die Black-Box CUBE liegt bei 550 € netto zzgl. MwSt. Ihr Angebot fordern Sie direkt auf dieser Seite an oder per Mail an paul.wieber@kleberkompass.de; Paul Wieber berät Sie zur Integration in Ihre Roboteranwendung. Ob sich Ihr Klebstoff mit Druck und Rückzug sauber verarbeiten lässt, klären Sie vorab im Materialtest im Labor Dreieich (SAS30001).

Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.

Produkt Typ:	Dosier- und Klebeanlage
Abmessungen:	90 × 150 × 170 mm (H × B × L)
Bauart:	Pneumatisches Dosiergerät für Roboter
Betriebsart:	Automatik
Druckeinstellbereich:	1,5–7 bar
Eingangsdruck:	1,5–7 bar
Einsatztemperatur:	5–50 °C
Gewicht:	0,5–1 kg (je nach Ausführung)
Konformität:	CE
Minimale Schaltzeit:	16 ms
Saugleistung:	25 l/min
Spannungsversorgung:	24 V / 4,8 W vom Roboter (keine eigene)
Verbindungsschläuche:	6 mm

	Datenblatt Dosiereinheit Black-Box CUBE (SAS)	0.21 MB	PDF

SAS SmartAdhesiveSolutions

Die SAS SmartAdhesiveSolutions GmbH mit Sitz in Frankfurt am Main ist ein Ingenieurbüro für Klebprozesse und seit 2013 am Markt. Anwendungstechnik, Labor und Konstruktion arbeiten in Dreieich. SAS arbeitet herstellerunabhängig und wählt Klebstoff, Dosiertechnik und Automatisierung passend zu Ihrer Anwendung aus.

Zum Programm gehören die Dosiereinheiten Black-Box CUBE und CUBE Dual für Roboter, die Cobotstation SAS-DBKL01 für Kleb- und Dosierprozesse und die Kartuschenrührer S-Cart. Dazu kommen Services: Materialtest im eigenen Labor, Inbetriebnahme, Schulungen zu Robotik und Kleben sowie die Beratung bei der Automatisierung von Klebprozessen.

KleberKompass ist Vertriebspartner von SAS. Ihr Ansprechpartner für Angebot und Beratung ist Paul Wieber. Mehr über das Unternehmen und seine Anlagen lesen Sie in der Markenwelt SAS.

Experten Beratung

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Häufige Fragen

Was gehört zu den Dosier- und Klebeanlagen von SAS?

Das Programm umfasst die Dosiereinheiten Black-Box CUBE und CUBE Dual für Roboter, die Cobotstation SAS-DBKL01 für Kleb- und Dosierprozesse und die Kartuschenrührer S-Cart. Dazu kommen Services: Materialtest, Inbetriebnahme vor Ort, Schulung Robotik und Kleben sowie Automatisierungsberatung. KleberKompass ist Vertriebspartner, Ihr Ansprechpartner ist Paul Wieber.

Kann ich klein anfangen und später erweitern?

Ja, Sie können mit einer Dosiereinheit an Ihrem vorhandenen Roboter beginnen oder mit der Cobotstation SAS-DBKL01 im halbautomatischen Betrieb starten. Die Station lässt sich später ohne neue Grundplattform bis zur Vollautomation mit Teilezuführung ausbauen. So wächst die Anlage mit Ihren Stückzahlen und Ihrem Budget.

Was unterscheidet die Black-Box CUBE von der CUBE Dual?

Die Black-Box CUBE hat einen kombinierten Ausgang für Druck und Saugen und zieht den Klebstoff nach dem Dosieren per Vakuum zurück. Die CUBE Dual hat zwei unabhängig regelbare Druckausgänge, etwa für den Dosierdruck am Ventil und den konstanten Kartuschendruck. Beide werden vom Roboter versorgt und angesteuert.

Wie verhindert die Black-Box CUBE das Nachtropfen?

Nach dem Dosieren erzeugt die Black-Box CUBE einen Unterdruck und zieht den überschüssigen Klebstoff zurück. So tritt kein Material unkontrolliert aus der Düse aus. Die Saugleistung beträgt laut Hersteller 25 Liter pro Minute; was dabei im Detail passiert, erklärt unser Ratgeber.

Kann ich die Dosiereinheiten auch von Hand nutzen?

Nein, beide Dosiereinheiten sind ausschließlich für den Betrieb mit einem Roboter vorgesehen. Sie haben keine eigene Stromversorgung und werden direkt vom Roboter mit 24 V und 4,8 W versorgt. Ohne Roboter bietet sich die Cobotstation SAS-DBKL01 als komplette Zelle an.

Welchen Druck und welche Schaltzeit erreichen die Dosiereinheiten?

Der Eingangsdruck und der Druckeinstellbereich liegen bei 1,5 bis 7 bar, die minimale Schaltzeit bei 16 ms. Die Druckluft wird über Schläuche mit 6 mm angeschlossen. Start und Ende der Raupe legen Sie im Roboterprogramm fest.

Wie wird die Black-Box CUBE am Roboter angeschlossen?

Das Steuerungskabel ist dreiadrig belegt: Grüngelb mit 0 V, Blau mit 24 V für das Dosieren und Braun mit 24 V für den Rückzug. Die Robotersteuerung schaltet Dosieren und Rückzug also über zwei getrennte Signale. Prüfen Sie vorab, ob Ihre Steuerung die nötigen 24-V-Ausgänge frei hat.

Was kosten die Dosiereinheiten?

Der Richtpreis der Black-Box CUBE liegt bei 550 € netto zzgl. MwSt., der Richtpreis der CUBE Dual bei 650 € netto zzgl. MwSt. Ihr Angebot fordern Sie auf der Produktseite an oder per Mail an Paul Wieber. In der Cobotstation SAS-DBKL01 wählen Sie beide Geräte im Konfigurator mit aus.

Für welche Branchen eignen sich die Anlagen?

SAS automatisiert Klebprozesse unter anderem für die Automobilindustrie, die Elektronik und die Verpackung. Die Anlagen sind dabei auf eine Aufgabe zugeschnitten, nicht auf eine Branche: Raupen auftragen, Bauteile vergießen, Teile handhaben oder gefüllte Medien homogen halten. Welche Kombination passt, hängt von Bauteil, Klebstoff und Stückzahl ab.
