WEICON Easy-Mix RK-7000 – langsamhärtender Acrylat-Strukturklebstoff – 50 ml
Produktnummer: 10018563
- Langsam härtend, 15 Min. Topfzeit
.svg?ts=1785838649)
- Spalte bis 5 mm, zähflüssig
- Zugfestigkeit 24.0 N/mm²
- Einsatz von -55 °C bis +125 °C
- Langsam härtend, 15 Min. Topfzeit
- Spalte bis 5 mm, zähflüssig
- Zugfestigkeit 24.0 N/mm²
216,72 €* je VPE (6 Stück)
36,12 €* je Stück
257,90 € brutto je VPE
Grundpreis: 722,40 €* / 1 Liter
Inhalt: 0.05 Liter
Exkl. MwSt. zzgl. Versandkosten
Listenpreis. Firmenkunden erhalten individuelle Konditionen: Konditionen anfragen
Gefahrenhinweise
Signalwort: Gefahr
- H225 - Flüssigkeit und Dampf leicht entzündbar.
- H315 - Verursacht Hautreizungen.
- H317 - Kann allergische Hautreaktionen verursachen.
- H318 - Verursacht schwere Augenschäden.
- H335 - Kann die Atemwege reizen.
- H412 - Schädlich für Wasserorganismen, mit langfristiger Wirkung.
- Langsam härtend, 15 Min. Topfzeit
- Spalte bis 5 mm, zähflüssig
- Zugfestigkeit 24.0 N/mm²
- Einsatz von -55 °C bis +125 °C
Kleberkompass 360° Service
Zögern Sie nicht unsere Klebeexperten zu Fragen, wir unterstützen gerne kostenlos von der ersten Idee bis zur Serie. Ihr persönlicher Klebeexperte - in jeder Projektphase.
Herstellerunabhängiger vollsortiment Klebstoff Systemlieferant - Alles aus einer Hand
Attraktive Staffelpreise und Rahmenverträge - ab kleinen Stückzahlen
Optimale Lieferzeiten und Verfügbarkeit - Europaweite Lieferung
KleberKompass 360° Service-Paket (Projektbetreuung, Musterverklebungen, Audit-Consulting uvm.)
Persönlicher Ansprechpartner (mit kostenlosem Kundenkonto)
Ersatz bei Defekt oder Sendungsverlust
Produktnummer: 10018563
Hersteller: WEICON
Produktbeschreibung
Easy-Mix RK-7000: langsam härtender Strukturklebstoff mit langer Korrekturzeit
Wenn Sie bei großen Teilen oder komplizierten Fügepositionen Zeit zum Ausrichten brauchen, ist WEICON Easy-Mix RK-7000 die langsame Variante der RK-Reihe. Der Acrylat-Strukturklebstoff verbindet Kunststoffe, Metalle und Keramik hochfest, schlagzäh und restelastisch.
Gegenüber den schneller härtenden Typen der RK-Reihe bleibt mehr Zeit: Die Topfzeit liegt bei 15 Min.
Anwendung
Der Klebstoff ist zähflüssig und bleibt deshalb auch an senkrechten Flächen stehen. Die Spaltüberbrückung reicht bis 5 mm. Zug-, Scher- und Schälfestigkeit sind hoch; die Zugfestigkeit beträgt 24.0 N/mm² bei einer Bruchdehnung von 28 %. Zugscherwerte nennen die Merkmale unter anderem für Stahl, Edelstahl, Aluminium, GFK, CFK, PC, PMMA, ABS und aufgerautes Hart-PVC.
Polyolefine und PTFE kleben Sie nur nach spezieller Vorbehandlung, etwa durch Plasma oder Beflammung. Für diese Kunststoffe gibt es die PE-PP-Typen von Easy-Mix. Allgemeine Hinweise zur Verarbeitung bietet der Ratgeber 2K-Kleber richtig verarbeiten.

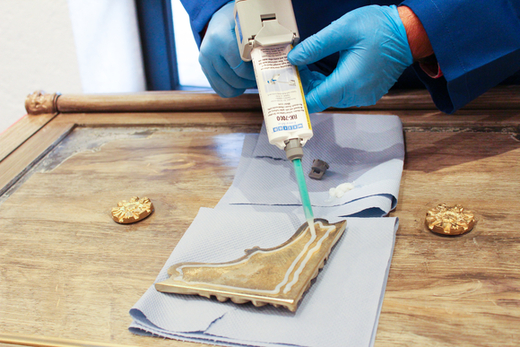

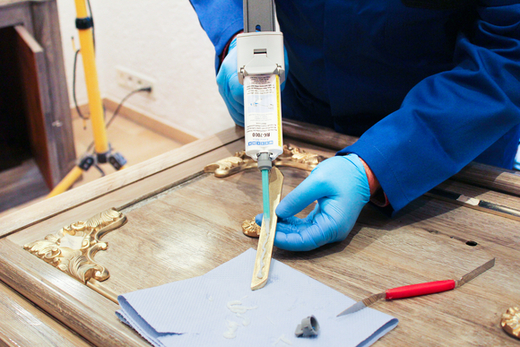

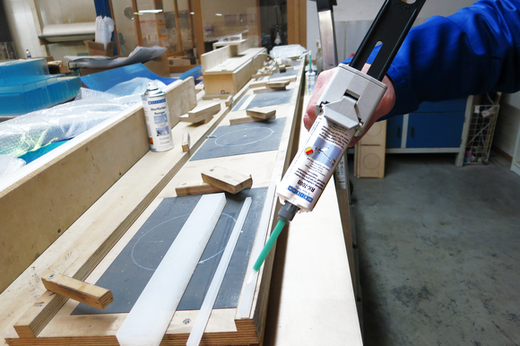

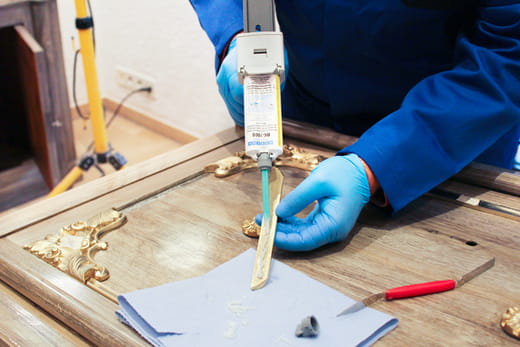

Verarbeitung
Saubere, trockene Flächen sind die Basis; reinigen und entfetten Sie mit dem Oberflächen-Reiniger. Strahlen oder Schleifen erhöht die Festigkeit zusätzlich. Dosiert wird über den mitgelieferten Mischer direkt aus der Doppelkartusche, die erste Strecke von 5 cm verwerfen Sie. Aufgetragen wird einseitig.
Verarbeitbar ist der Klebstoff von +10 °C bis +40 °C. Handfest ist die Verbindung nach 40 Min., mechanisch belastbar nach 60 Min. und vollständig ausgehärtet nach 12 Std. Unter +16°C dauert es erheblich länger. Ungeöffnete Gebinde lagern bei +18 °C bis +25 °C, die Mindestlagerfähigkeit beträgt 12 Mon. Das Produkt ist als Gefahrstoff gekennzeichnet; beachten Sie bei der Verarbeitung das Sicherheitsdatenblatt.
Technische Daten
| ABS | 7 N/mm² |
| Aluminium sandgestrahlt | 20 N/mm² |
| Aushärtungstemperatur | > +16 °C |
| Basis | Methylmethacrylat |
| Bruchdehnung (Zug) DIN EN ISO 527-2 | 28 % |
| CFK | 22.0 N/mm² |
| Dichte der Mischung | 0,98-1,02 g/cm³ |
| Durchgangswiderstand DIN EN 62631-3-1 | 1,83 · 10¹¹ Ω·m |
| Durchschlagsfestigkeit DIN EN 60243-1 (20°C) | 21 kV/mm |
| E-Modul (Zug) DIN EN ISO 527-2 | 1200 - 1500 MPa |
| Edelstahl V2A sandgestrahlt | 22.0 N/mm² |
| Endhärte (100 % der Festigkeit) | 12 Std. |
| Farbe | cremeweiß, milchig |
| GFK | 21.0 N/mm² |
| Handfestigkeit (35 % der Festigkeit) | 40 Min. |
| Konsistenz | zähflüssig |
| Mechanisch belastbar nach (50 % der Festigkeit) | 60 Min. |
| Mindestlagerfähigkeit bei Raumtemperatur | 12 Mon. |
| Mischungsverhältnis nach Gewicht | 1:1 |
| PC (Polycarbonat) | 11 N/mm² |
| PMMA | 9 N/mm² |
| Polyamid 6.6 | 1 N/mm² |
| PVC-hart aufgeraut | 12.0 N/mm² |
| Spaltüberbrückung bis max. | 5 mm |
| Stahl 1.0338 sandgestrahlt | 23.0 N/mm² |
| Temperaturbeständigkeit | -55 °C bis +125 °C |
| Temperaturleitfähigkeit | 0.118 mm²/s |
| Tg nach Aushärtung bei RT (DSC) | -39,8 °C |
| Topfzeit bei 20 °C | 15 Min. |
| Verarbeitungstemperatur | +10 °C bis +40 °C |
| Verarbeitungsverfahren | Easy-Mix |
| Viskosität der Mischung | 40.000-60.000 mPa·s |
| Wärmekapazität DIN EN ISO 22007-4 | 1.453 J/(g·K) |
| Wärmeleitfähigkeit DIN EN ISO 22007-4 | 0.2 W/m·K |
| Zugfestigkeit DIN EN ISO 527-2 | 24.0 N/mm² |
Einsatzbereiche
- Verklebungen im Maschinenbau und Metallbau
- Karosserie- und Fahrzeugbau
- Gehäuse und Bauteile der Elektrotechnik
- Großflächige Teile, die vor dem Fixieren ausgerichtet werden
- Senkrechte Flächen und Überkopfarbeiten ohne Ablaufen
Lieferumfang
Wir liefern WEICON Easy-Mix RK-7000 in der 50-ml-Kartusche, cremeweiß und milchig (Artikelnummer 10018563). Im Lieferumfang stecken der Klebstoff und eine Quadro-Mischdüse B.
Verarbeiten Sie die Kartusche mit der Dosierpistole Easy-Mix D 50, die nicht zum Lieferumfang gehört.
Eigenschaften
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
| Konsistenz: | Zähflüssig |
|---|---|
| Chemische Basis: | Methylmethacrylat |
| Temperaturbeständigkeit: | bis 150 °C |
| Aushärtezeit: | 10 bis 60 Minuten |
Bewertungen 0
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
Passende Ratgeber
