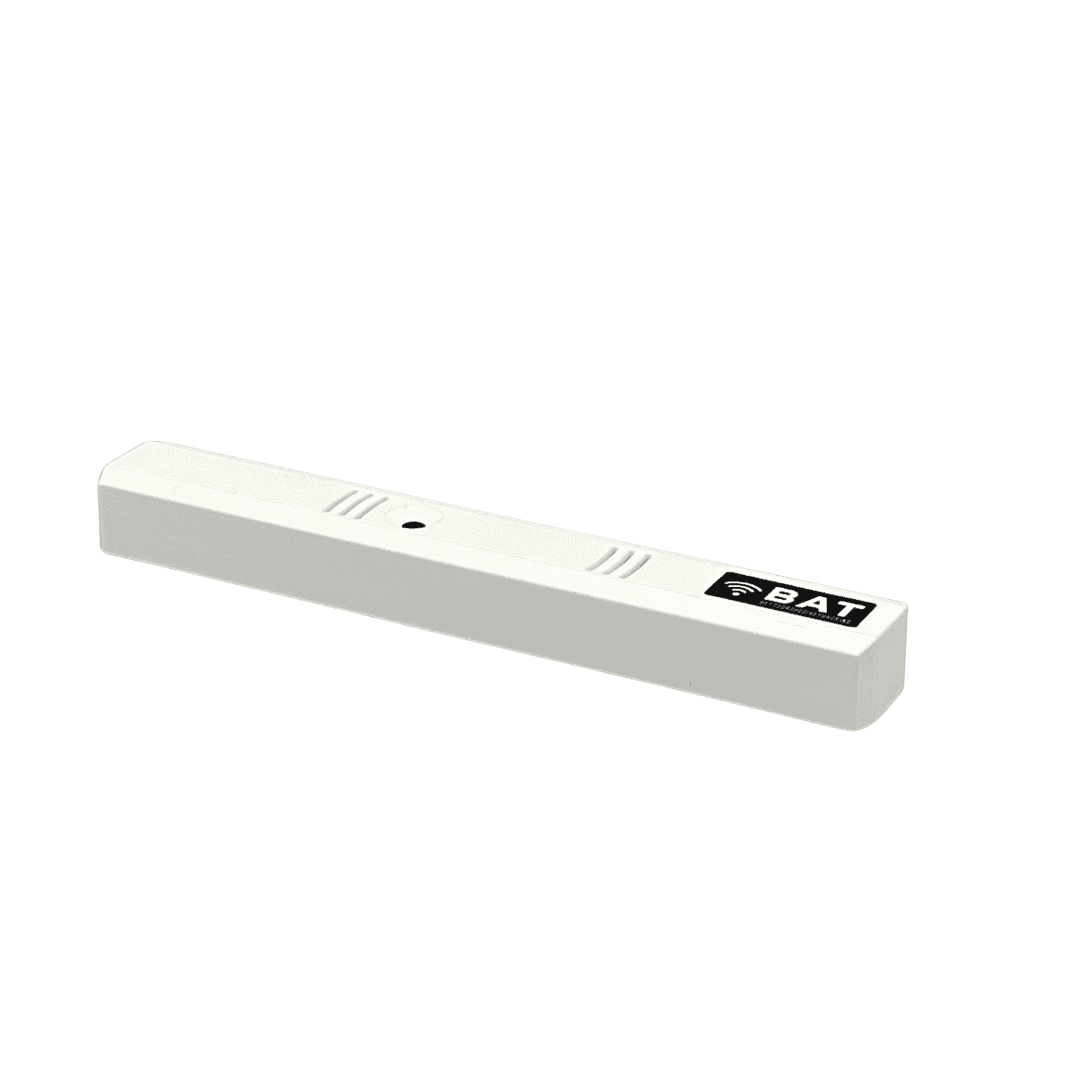

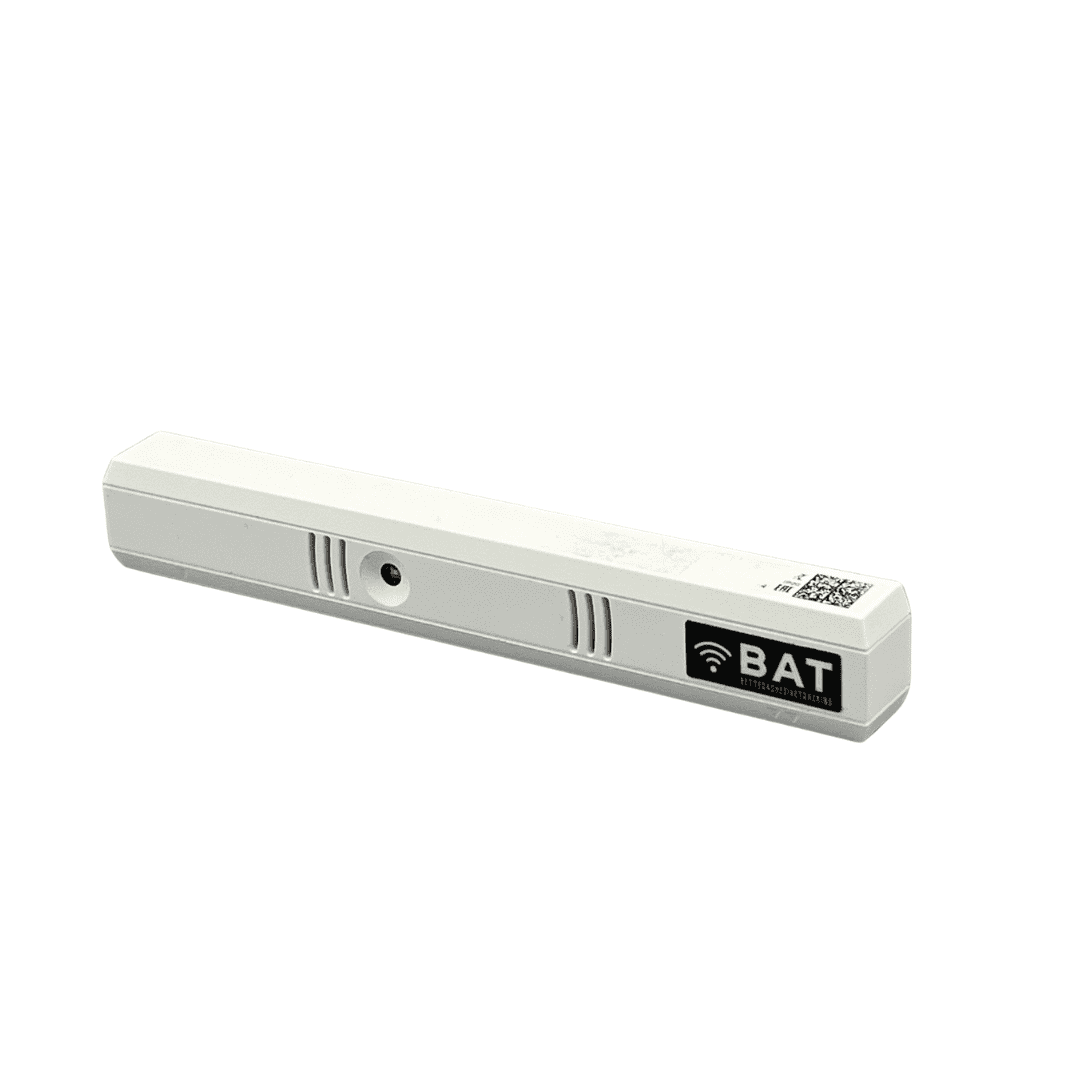

LoRaWAN Multisensor B.A.T. LX-140 | Bewegung · Temperatur · Feuchte | PIR, T/rH - 2000140

LoRaWAN Multisensor B.A.T. LX-100-Serie – Klima, Tür & Bewegung dokumentiert

Zu warm im Klebstofflager? Kühlschranktür stundenlang offen? Der Nachweis fehlt genau dann, wenn der Kunde ihn verlangt. Die B.A.T. LX-100-Serie ist ein LoRaWAN®-Multi-Kompaktsensor für den Innenbereich, der je nach Ausführung Temperatur, relative Feuchte, Helligkeit, Bewegung (PIR) und Öffnen/Schließen erfasst. Die Messwerte gehen per Funk an Ihr Gateway und stehen in der B.A.T. Cloud unmittelbar für Track & Trace und die KlebeDoku-Dokumentation zur Verfügung.

Ein Gehäuse, ein Montagekonzept, eine Cloud-Anbindung – sieben Ausführungen, die Sie innerhalb einer Installation frei mischen können.

Eigenschaften und Verarbeitung der LX-100-Serie

• Bis zu 5 Messgrößen in einem Gerät – Temperatur, Feuchte, Helligkeit, Bewegung und Zustand statt vier Einzelsensoren.
• Funkstandard LoRaWAN® Version 1.0.4, Class A, Frequenzbereich EU868 (863–870 MHz), max. Sendeleistung +14 dBm (25 mW), Empfangsempfindlichkeit −137 dBm, interne Sende-/Empfangsantenne.
• LoRaWAN-Features: Over The Air Activation (OTAA) und Adaptive Data Rate (ADR); Heartbeat-Intervall (Default 1440 min), Messintervall (Default 1 min) und Hysterese-Sendeverhalten konfigurierbar.
• Konfiguration per uConfig (Micro-USB) sowie über LoRaWAN®-Downlink – Mess- und Heartbeat-Intervalle im laufenden Betrieb änderbar.
• Temperatur ±0,4 K (typ. bei 21 °C, LX-110…LX-160), Feuchte ±2 % zwischen 30…70 % rH (typ. bei 21 °C, LX-110…LX-160).
• Zustand über 2 Reed-Kontakte + Magnete, max. Abstand Magnet/Gehäuse 4 mm (LX-100, LX-110, LX-160).

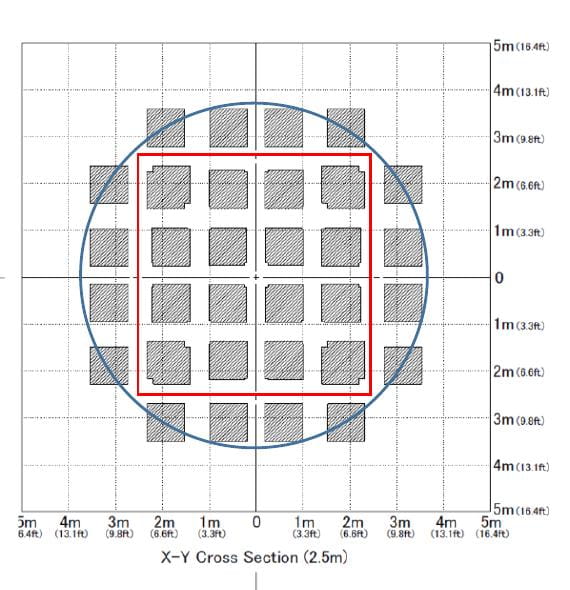

• Bewegung per PIR, Erfassungsbereich Ø 5 m bei 2,5 m Einbauhöhe (max. 5 m), 32 Messzonen (LX-140, LX-150, LX-160).
• Helligkeit 0–65.535 Lux, Genauigkeit ±5 % vom Wertebereich (LX-130, LX-150, LX-160).
• Gehäuse PC V0 in Reinweiß oder Anthrazit, 142 × 20,6 × 14,6 mm, Schutzart IP20 gemäß DIN EN 60529 (Innenbereich).
• Umgebungsbedingung −20 … +60 °C, max. 85 % rH, nicht kondensierend.
• Stromversorgung 1 × AAA 1,5 V Lithium (LR03), Inbetriebnahme auch mit Alkaline möglich (verkürzte Laufzeit); Batterielebensdauer ca. 5 Jahre – abhängig von Konfiguration, Netzwerksetup, Batterietyp und Umgebung.
• Montage flach auf Untergrund: kleben mit beiliegender Folie oder schrauben (Ø 3 mm Senkkopf).
• Zertifizierung: CE, Funkanlagenrichtlinie RED 2014/53/EU, RoHS.

In drei Schritten einsatzbereit: Batterie einlegen (Gehäuse seitlich aufschieben, 1 × AAA Lithium einsetzen), Position und Funksignal am Montageort prüfen, dann aufkleben oder verschrauben. Bei Bestellung über B.A.T. sind die Geräte auf Wunsch bereits in Ihrer B.A.T. Cloud vorregistriert und melden sich nach dem Einlegen der Batterie automatisch an.

Typische Einsatzszenarien in der Klebstoffverarbeitung

Reproduzierbare Klebergebnisse setzen stabile Umgebungsbedingungen voraus – Temperatur und Luftfeuchte beeinflussen Aushärtung, Offenzeit und Haftung vieler Klebstoffe unmittelbar. Eine lückenlose Funkdokumentation ersetzt manuelle Kontrollgänge und schafft belastbare Nachweise für Audits und Reklamationen.

• Klebarbeitsplätze: Temperatur und Luftfeuchte kontinuierlich überwachen – die Basis für reproduzierbare Klebergebnisse.
• Lagerbereiche: Einhaltung der Lagerbedingungen für Klebstoffe lückenlos nachweisen.
• Klimaschränke & Kühllager: Türkontakte melden jedes Öffnen und Schließen über zwei Reed-Kontakte.
• Produktions- und Laborräume: Belegung per PIR erfassen und Raumnutzung objektivieren.

Gegenüber verkabelten Einzelsensoren punktet die batteriebetriebene Funklösung mit minimalem Installationsaufwand und freier Platzierung – ideal überall dort, wo keine Verkabelung möglich oder gewünscht ist. Weitere Lösungen finden Sie in unserer Kategorie Klebeprozess-Überwachung.

Welche Ausführung passt zu Ihnen?

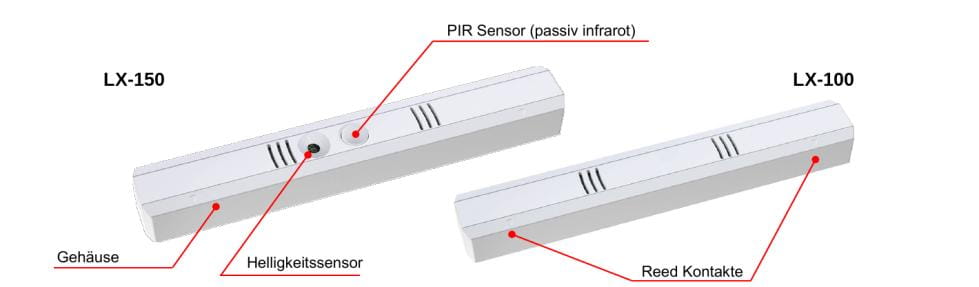

Sieben Varianten decken unterschiedliche Messaufgaben ab: LX-100 (Zustand, Reed ×2), LX-110 (Zustand · Temperatur · Feuchte), LX-120 (Temperatur · Feuchte), LX-130 (Helligkeit · Temperatur · Feuchte), LX-140 (Bewegung · Temperatur · Feuchte), LX-150 (Bewegung · Helligkeit · Temperatur · Feuchte) und LX-160 (Bewegung · Helligkeit · Zustand · Temperatur · Feuchte). Da alle Ausführungen Gehäuse, Montagekonzept, Funkparameter und Cloud-Anbindung teilen, lassen sie sich innerhalb einer Installation frei kombinieren.

Lieferumfang: Sensor der gewählten Ausführung, Klebefolie zur Montage, Magnetsatz (nur bei Ausführungen mit Zustandserfassung: LX-100, LX-110, LX-160) sowie Kurzanleitung. Hinweis: Lithium-Batterien sind wegen der Gefahrgutvorschriften nicht im Lieferumfang enthalten und bitte separat zu bestellen (Art.-Nr. 2000202). Einbau und Montage elektrischer Geräte dürfen nur durch eine autorisierte Elektrofachkraft erfolgen.

Nicht sicher, welche Variante Ihren Anwendungsfall abdeckt? Unsere Technik berät Sie kostenfrei zu Sensorauswahl und Funkfeld-Auslegung: +49 741 20678850 oder [email protected].

Häufige Fragen

Brauche ich ein eigenes LoRaWAN-Gateway?

Ja, die Messwerte werden per LoRaWAN®-Funk an ein Gateway übertragen. Passend dazu bieten wir das B.A.T. GW-8 Indoor bzw. GW-8 Pro Outdoor an. Bei der Funkfeld-Auslegung unterstützen wir Sie gern.

Wie lange hält die Batterie wirklich?

Mit einer AAA-Lithium-Batterie (LR03) liegt die typische Lebensdauer bei ca. 5 Jahren. Die tatsächliche Laufzeit hängt von Gerätekonfiguration, Netzwerksetup, Batterietyp und Umgebungsbedingungen ab – kurze Messintervalle und häufige Ereignisse verkürzen sie.

Kann ich den Sensor im Außenbereich einsetzen?

Nein. Die LX-100-Serie ist mit Schutzart IP20 für den Innenbereich ausgelegt.

Alle Werte im Detail entnehmen Sie dem technischen Datenblatt der LX-100-Serie. Für die Auswahl der passenden Ausführung und die Auslegung Ihres Funkfeldes steht Ihnen unsere Fachberatung zur Verfügung – sprechen Sie uns an.
